可调角度高尔夫球弹簧发射装置结构

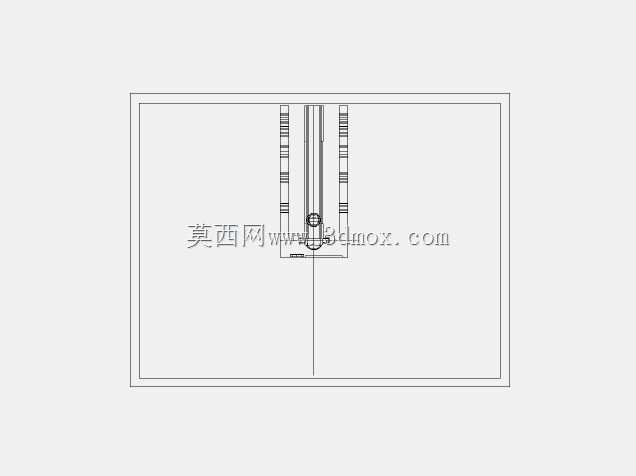

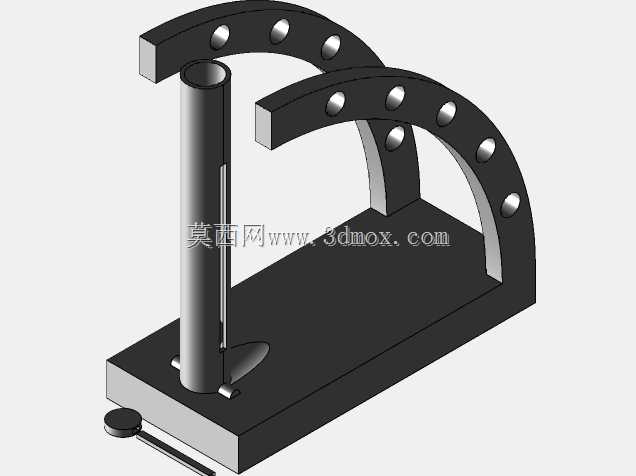

　　这款手动弹簧驱动的弹射装置，最初的设计定位是面向休闲运动场景的小型抛射教具，也可拓展用于轻工领域的轻量球状物料短距离输送工位，比如小型生产线中直径匹配的塑料球、工艺球的定点上料，相比气动弹射结构不需要外接气源，纯机械结构的维护成本更低，在无供电的户外演示、教学实验场景也能正常使用。整个装置的支撑底座采用矩形平板结构，底部预留了四个沉头安装孔位，可直接通过螺栓固定在工作台面或者支架上，安装边界的长宽尺寸控制在400mm×250mm范围内，不需要占用过大的安装空间，底座厚度设置为20mm，保证整体结构的稳定性，发射过程中不会出现侧翻或者移位的问题。发射管采用竖直导向的圆柱套筒结构，内径尺寸匹配标准高尔夫球的直径，

　　内壁做了光滑处理减少弹射过程中的摩擦阻力，套筒侧面开有长条形导向槽，配合内部的推送平台实现直线运动导向，避免弹簧压缩和释放过程中出现卡滞。角度调节结构采用双侧弧形支撑板设计，弧形板上按照每15°的间隔开设了定位孔，调节范围覆盖15°到75°的俯仰角度，使用时只需要将定位销穿过对应角度的孔位，就能完成发射角度的快速锁定，不需要额外的工具辅助，调节效率很高，弧形板的弧度经过精确计算，保证发射管在角度调整过程中始终绕同一铰接点转动，角度定位误差控制在±1°以内，能够满足不同抛射距离的角度调整需求。动力部分采用圆柱压缩弹簧作为储能元件，弹簧安装在发射管内部的推送平台下方，操作时通过装置侧面伸出的矩形小拉手将平台向后拉动，

　　即可完成弹簧的压缩储能，当拉手拉到设定的锁定位置时，触发机构会自动锁止平台，此时将高尔夫球从发射管上端装入，按下释放扳机后弹簧快速复位，推动平台沿导向槽高速运动，将管内的球沿着设定角度发射出去。整个机构的触发部分采用纯机械杠杆式锁止结构，没有复杂的电子元件，故障率极低，锁止位置的弹簧压缩量经过反复校核，既能够保证足够的发射初速度，又不会因为弹簧力过大导致结构损坏或者操作费力，普通成年人只需要很小的力就能完成上膛操作。在细节设计上，推送平台与发射管的配合间隙控制在0.2mm，既保证运动顺畅，又不会出现球卡入间隙的问题，弧形支撑板与发射管的铰接位置采用铜套作为转动副，长期使用也不会出现磨损松旷的问题，底座上的拉手操作位置做了圆角处理，

　　避免操作时划伤手部。从结构设计的合理性来看，这款装置将所有功能部件都集成在一体化底座上，不需要额外组装其他附件，拿到使用场景后只需要固定底座即可投入使用，拆解维护也非常方便，只需要拆下铰接位置的销轴就能将发射管部分与弧形支撑板分离，更换不同刚度的弹簧就能调整发射力度，适配不同重量的抛射物料。在教学场景中，这款装置可以用来演示弹性势能转化为动能的物理过程，也能用来验证不同抛射角度下的抛射距离规律，相比纯理论教学有更强的直观性；在小型轻工生产场景中，只需要调整发射管内径和弹簧参数，就能适配不同尺寸的球状物料，实现短距离的无动力输送，不需要布置复杂的输送线，适合小批量、多工位的灵活生产需求。整个结构的受力路径经过优化，弹簧释放时的冲击力直接通过发射管传递到两侧的弧形支撑板，再传导到底座上，没有应力集中的薄弱部位，长期反复使用也不会出现结构变形的问题，所有受力部位的板材厚度都经过强度校核，弧形支撑板采用8mm厚的板材加工，能够承受发射过程中的反复冲击载荷。
