双槽带中心孔回转式滚动轴承结构

　　这类带双轮槽、中心开设定位孔的回转支撑结构，在轻工输送设备、小型传动机构里的应用场景十分普遍，很多时候会被用作皮带张紧轮、绳索导向轮的核心承载基体，日常在小型食品输送线、纺织机械的导丝机构、甚至家用健身器材的阻力轮组里都能见到同构型的零件。从实际使用的角度看，这类零件的核心功能是为绕覆在轮槽上的柔性传动件提供稳定的回转支撑，同时通过中心孔完成与固定轴的装配定位，保证转动过程中径向跳动量控制在允许范围内，避免柔性传动件出现跑偏、跳齿、过度磨损的问题。

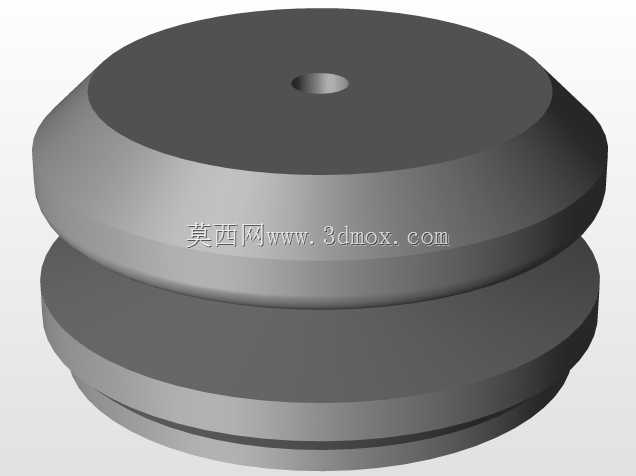

　　设计这类零件的时候，首先要考虑的是轮槽的型面匹配度，图中可见的两道环形槽，槽底的圆弧半径需要和配套使用的传动件截面尺寸完全适配，比如配套圆皮带或者尼龙绳的时候，槽底圆弧要比传动件半径大0.1到0.2毫米，既保证传动件能顺利嵌入槽内，又不会因为间隙过大出现晃动。零件的整体外形采用了上下对称的锥台过渡结构，从端面外缘向轮槽位置平滑收窄，这种设计一方面是为了降低零件整体的转动惯量，毕竟回转类零件如果外缘质量过大，启停阶段会产生额外的惯性冲击，另一方面平滑的锥面也能减少转动过程中的空气阻力，在高速回转的工况下能降低不必要的风噪和能耗。

　　中心孔的设计是整个零件的装配基准，孔的公差带一般选用H7级精度，和配套的固定轴采用间隙配合，装配后既能保证零件绕轴灵活转动，又不会因为配合间隙过大出现径向窜动。孔口位置没有做额外的沉孔设计，说明这个零件的轴向定位是依靠轴用挡圈或者两侧的轴肩来完成的，装配的时候需要注意两侧的定位件和零件端面之间要预留0.05毫米左右的间隙，避免转动过程中出现端面摩擦。从安装边界来看，零件的最大外径是整个结构的最大轮廓尺寸，设计安装空间的时候，除了要预留外径的回转空间，还要在轮槽外侧留出至少3毫米的间隙，方便传动件的安装和后期维护调整，轴向的安装尺寸需要结合两道轮槽的间距来确定，保证两根传动件在工作过程中不会出现互相干涉的情况。

　　零件的材质选择一般会根据实际载荷来确定，轻载工况下可以采用POM或者尼龙材质直接注塑成型，能有效降低运行噪音，同时自带一定的自润滑特性，不需要额外添加润滑脂；如果是中等载荷的工况，会采用45号钢车削加工，表面做发黑处理提升防锈能力，中心孔位置可以压配铜套来提升耐磨性能，延长零件的使用寿命。设计建模的时候要特别注意轮槽和锥面过渡位置的圆角处理，不能出现尖锐的棱角，一方面是避免热处理或者使用过程中出现应力集中导致零件开裂，另一方面也能防止安装过程中划伤操作人员或者传动件。另外两道轮槽的同轴度、轮槽相对于中心孔的圆跳动都是需要重点控制的形位公差，建模的时候要把这些基准要素明确标注出来，方便后续加工和质检环节把控精度。

　　在实际选型替换的时候，除了核对最大外径、中心孔直径、轮槽宽度这些核心尺寸，还要注意零件的端面平面度，因为端面是和轴向定位件接触的基准面，如果平面度超差，转动过程中会出现周期性的轴向窜动，不仅会产生异响，还会加速定位件和接触面的磨损。这类结构虽然看起来简单，但是在整个传动系统里的作用十分关键，一旦因为设计或者加工问题出现卡滞、跳动超差的情况，很容易导致整个传动系统出现传动效率下降、传动件过早损坏的问题，所以建模阶段就要把各个配合面的精度、结构的工艺性考虑周全，避免后续生产和装配环节出现不必要的问题。
