26mm直径杆架配套装配底座结构件

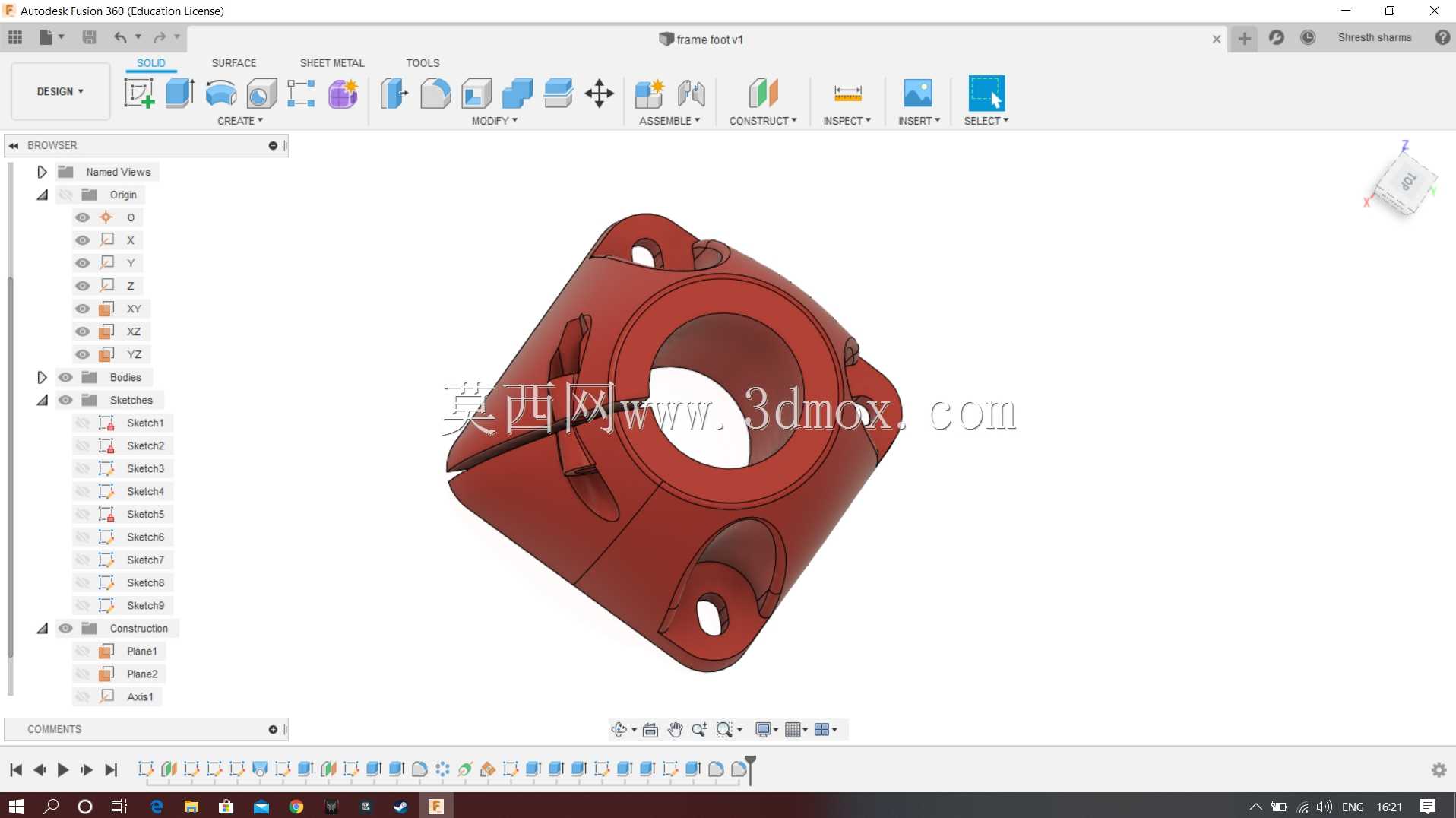

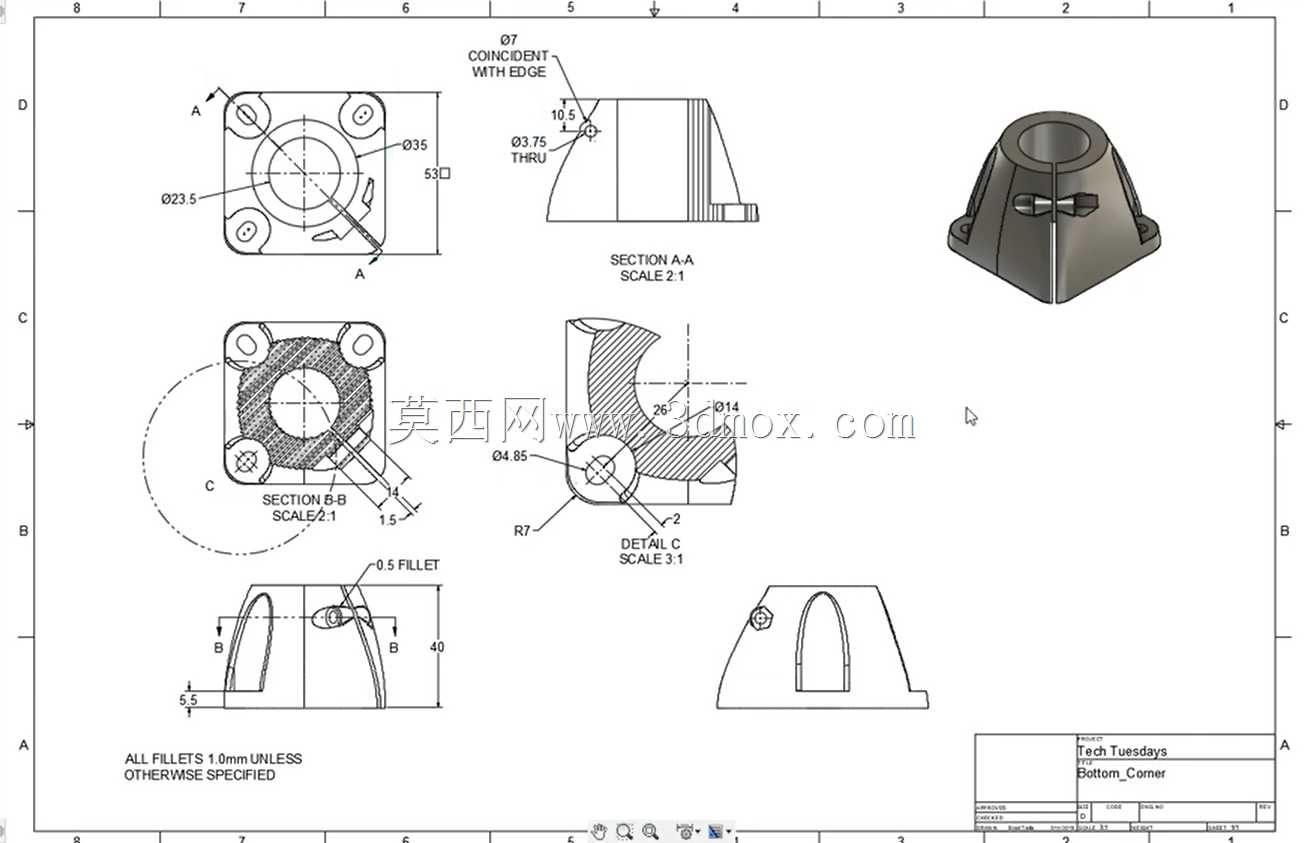

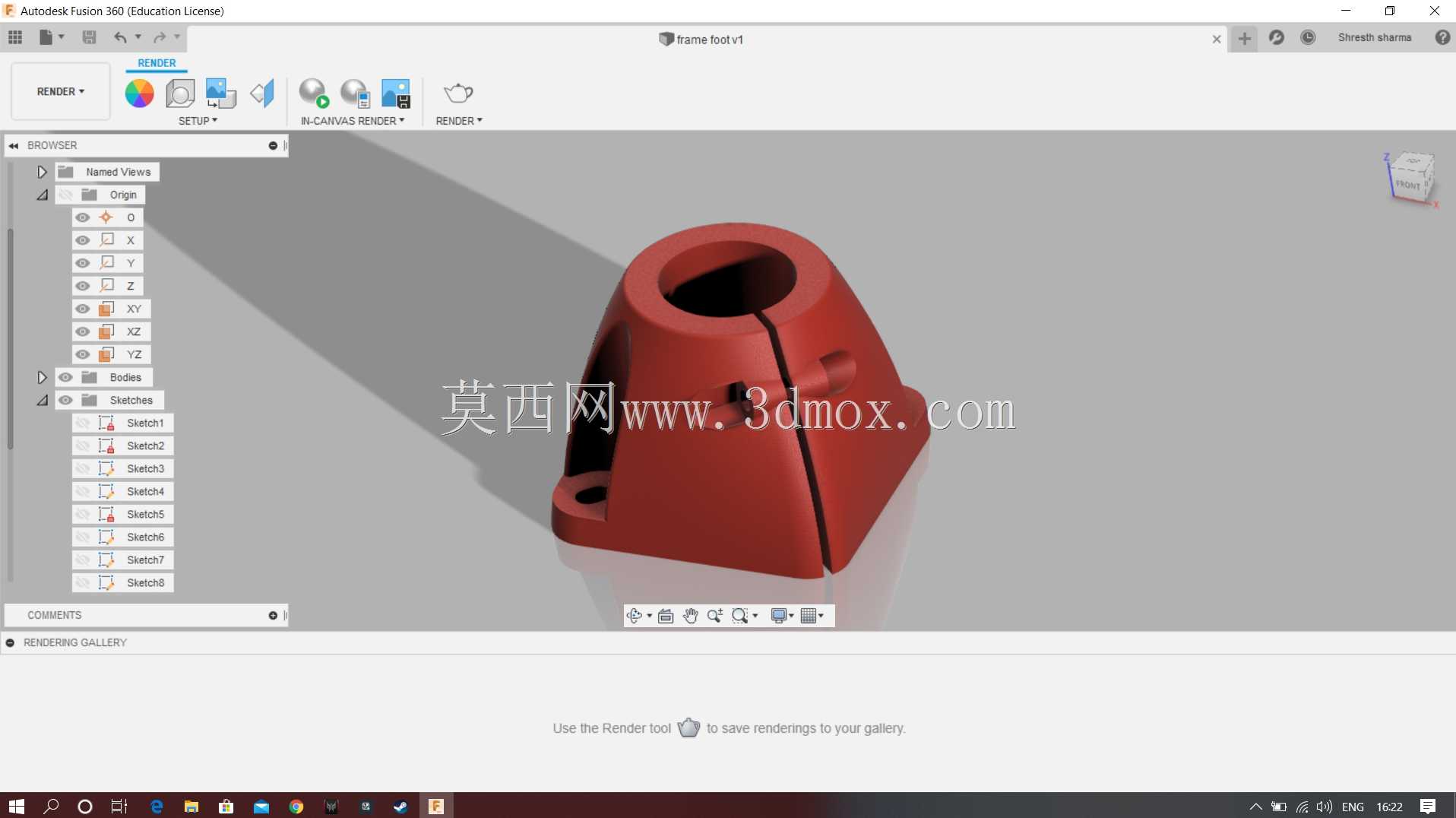

　　在非标自动化产线的杆架类支撑结构搭建、桌面级3D打印设备的辅具改装、小型实验台架的杆件固定场景中，这类适配26mm直径杆架的装配底座是十分常用的连接构件，它承担着杆架与安装基面之间的载荷传递、位置固定以及角度限位的核心作用，区别于常规的一体式杆座，这款底座采用了开缝式的夹紧结构设计，能够在不破坏杆件表面镀层或基材的前提下，实现杆件的快速装拆与位置调整。从结构设计逻辑来看，底座整体采用上窄下宽的锥台形轮廓，这种形态一方面能够降低整体重心，提升杆架安装后的抗倾覆能力，另一方面锥面的过渡结构可以减少安装孔位处的应力集中，避免在频繁装拆或者承受侧向载荷时出现根部开裂的问题。底座上部的开孔为标准26mm直径的圆柱通孔，

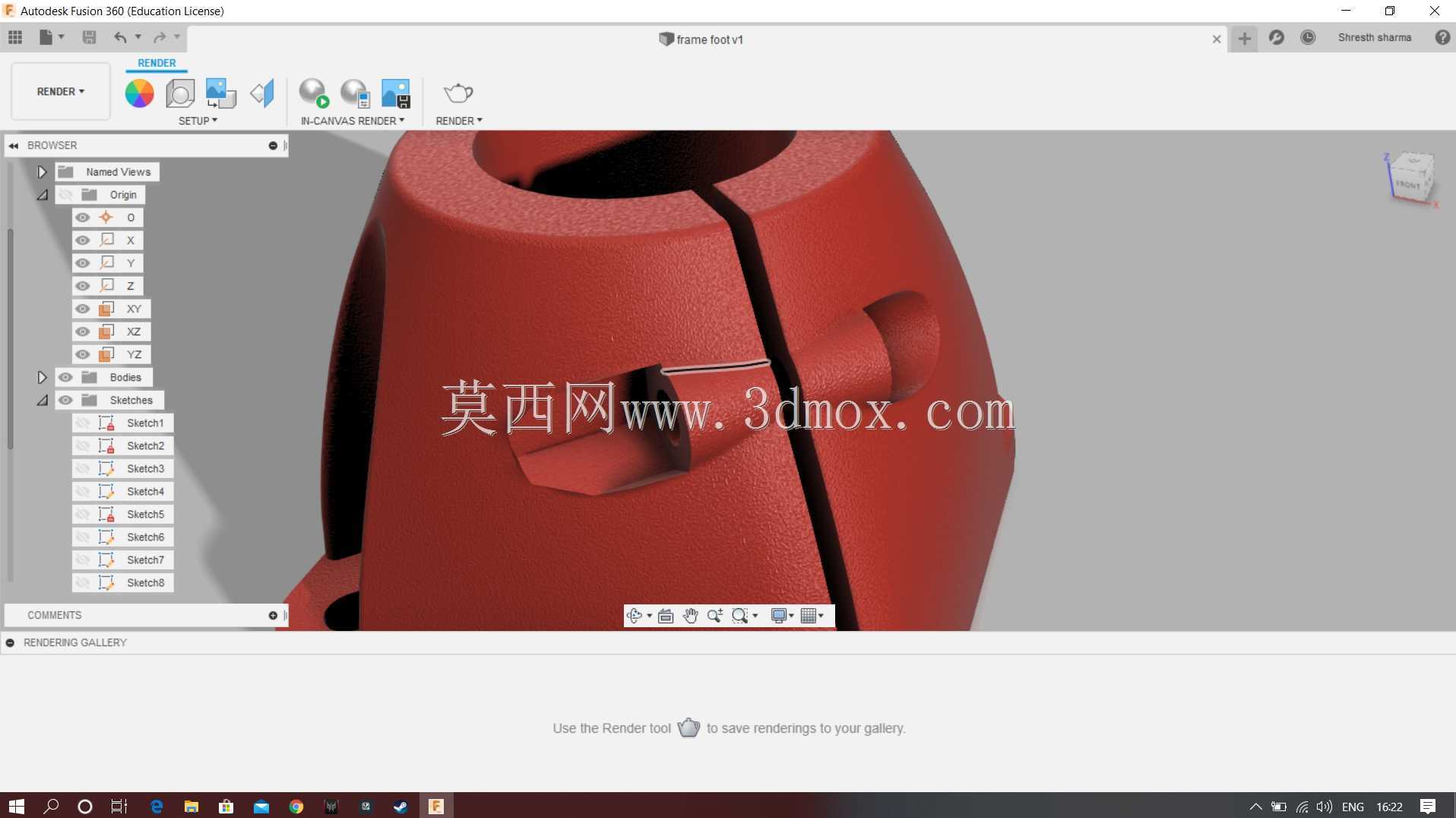

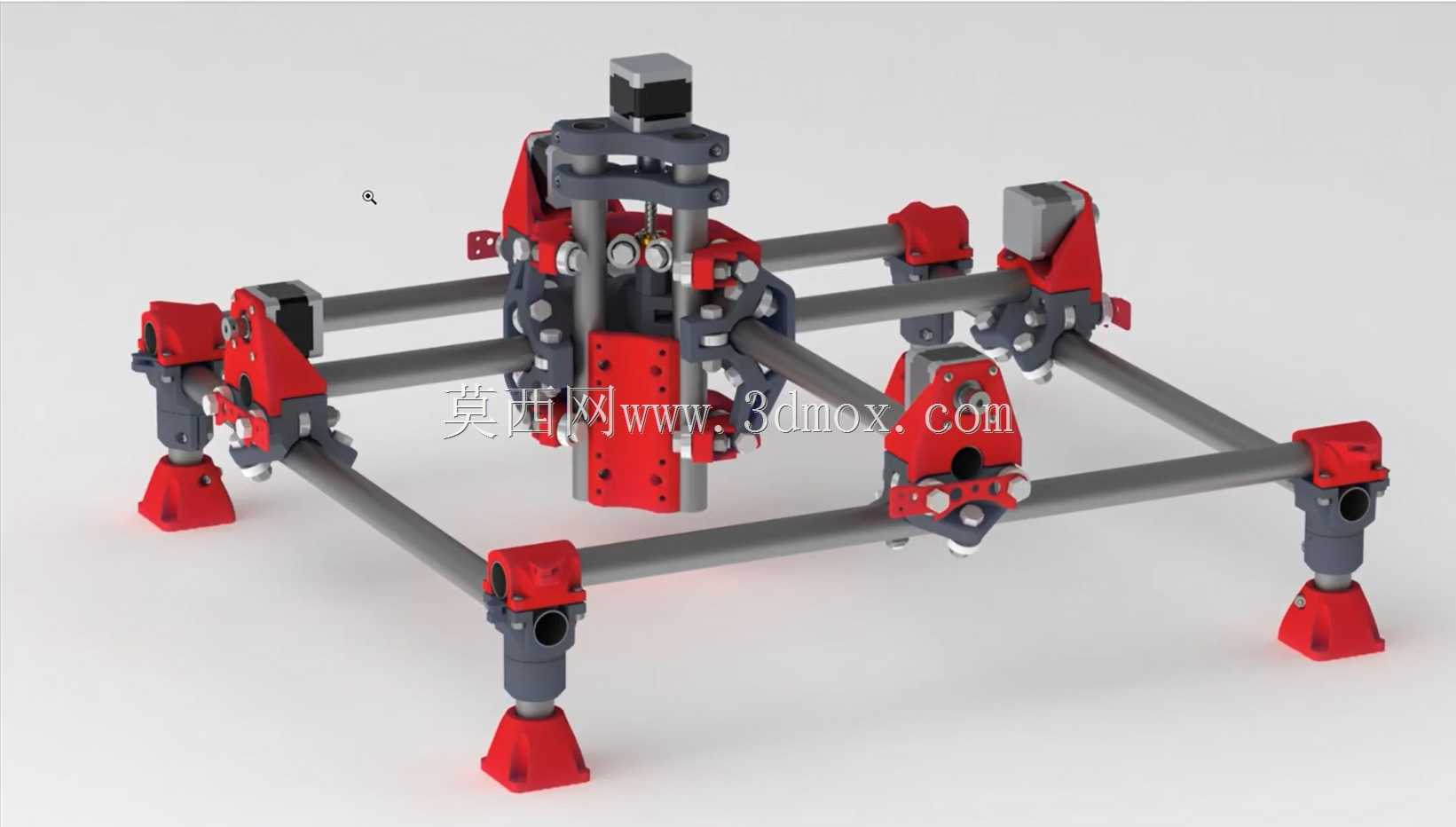

　　孔壁一侧开有贯通到底部的收缩缝，收缩缝两侧延伸出带安装孔的夹紧耳，通过紧固件锁紧夹紧耳时，收缩缝会产生微量形变，让通孔内壁均匀抱紧穿入其中的26mm直径杆件，这种抱紧式的固定方式相比顶丝固定，接触面积更大，单位面积压强更小，不会在杆件表面留下压痕，同时能够承受更大的轴向拉拔力与径向扭转力，适合需要频繁调整杆件高度或者旋转角度的使用场景。底座底部的安装基面做了平整化处理，预留了对应的沉头安装孔，可以通过螺栓直接固定在铝型材台面、钢板机架或者木质实验台面上，沉头孔的设计能够让螺栓头部完全埋入底座内部，不会出现凸起干涉杆件安装的问题。在实际的工程应用中，这类底座常被用来搭建小型物料支撑架、传感器安装立杆、3D打印机的耗材导向杆架、

　　小型工作台的防护栏支架，相比焊接式的固定杆座，它的拆装灵活性更高，不需要焊接设备就可以完成组装，后期调整工位布局时可以直接拆卸重复利用，不会产生材料浪费。设计过程中充分考虑了增材制造的工艺特性，所有的转角位置都做了合适的圆角过渡，没有出现小于45度的悬空结构，不需要额外添加支撑就可以完成FDM工艺的3D打印，打印完成后只需要简单去除毛边就可以投入使用，同时结构的壁厚设置均匀，不会出现打印过程中因冷却速率不一致导致的翘曲变形问题。从安装边界尺寸来看，底座底部的安装孔距适配常规的20系列、30系列铝型材的槽距，不需要额外制作转接板就可以直接安装在标准工业铝型材搭建的机架上，上部的夹紧行程预留了0.8mm的收缩量，即使杆件直径存在±0.

　　3mm的制造公差，也可以通过锁紧力调整实现可靠抱紧，不会出现夹不紧或者无法穿入的问题。在承受载荷的性能方面，当采用常规PLA材料打印时，单座可以承受不低于15kg的垂直静载荷，侧向可以承受不低于5kg的悬臂载荷，完全满足小型台架、辅具支撑的使用需求，如果采用PETG或者ABS材料打印，载荷能力还可以进一步提升，适配更复杂的工业现场使用场景。结构上的夹紧耳位置做了局部加厚处理，避免锁紧螺栓时出现夹紧耳断裂的问题，通孔内壁做了轻微的磨砂纹理处理，增加与杆件之间的摩擦力，进一步提升固定的可靠性，整体没有多余的装饰性结构，所有的几何特征都服务于安装固定的功能需求，是典型的实用型机械结构件。
