等时曲线摆线滚动滑道结构设计

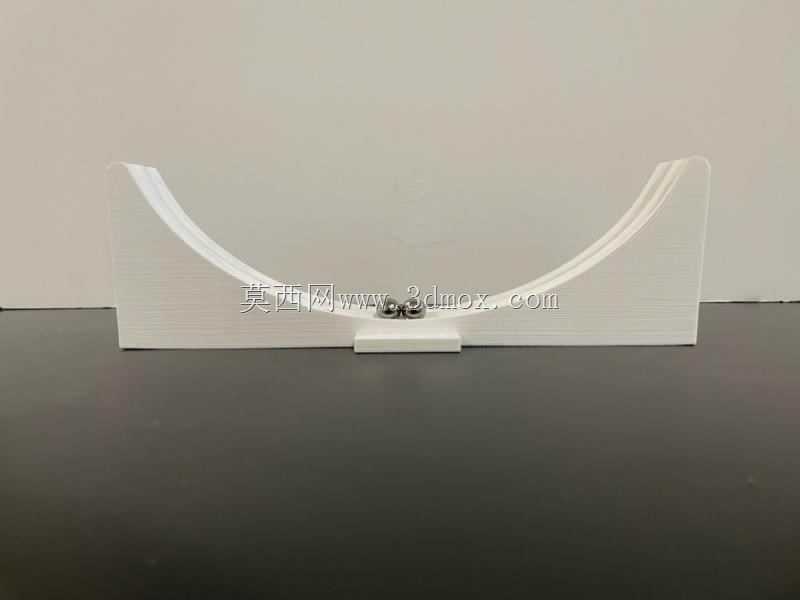

　　这套等时曲线滑道结构，核心依托摆线的几何特性实现等时滚落的功能，最初接触这类结构是在高校物理实验室的演示教具开发项目里，当时需求是做一套能直观展示等时降落原理的实体装置，用来配合大学物理的运动学章节教学，让学生能直观理解重力场中曲线轨道的运动特性，而不是只停留在公式推导层面。

　　从功能实现逻辑来看，这套结构的核心是轨道型面严格遵循摆线的参数方程生成，摆线的等时性决定了无论滚动体（项目里配套用的是标准微型深沟球轴承的滚动体，也就是钢珠）放置在轨道坡面的哪个初始位置，从静止释放后，滚动到轨道最低点的时间完全一致，不会因为初始位置的高度差产生到达时间差，这和常规斜面轨道上位置越高滚落时间越长的特性完全不同，也是这套结构最核心的功能价值。

　　设计阶段最先要确定的是安装边界，整个滑道的基座采用一体式矩形块结构，底部是完全平面的安装基准面，不需要额外做复杂的安装定位结构，直接放置在水平台面上就能保证轨道的基准水平，避免因为安装面倾斜导致重力分力出现偏差，影响等时性的演示效果。轨道的型面部分是多道平行的圆弧凹槽，凹槽的曲率半径和配套滚动体的半径做了匹配设计，滚动体在凹槽内滚动时是纯滚动状态，不会出现滑动摩擦，也不会从轨道侧边脱出，多道平行轨道的设计是为了可以同时放置多个滚动体，在不同位置同时释放，直观对比到达终点的时间差，强化演示效果。

　　设计过程中需要重点控制的是型面的加工精度，摆线的生成参数要和滚动体的直径匹配，轨道的表面粗糙度要控制在Ra1.6以内，减少滚动摩擦阻力带来的时间误差，如果型面的轮廓度偏差超过0.1mm，就会导致不同位置的滚落时间出现可观测的差异，失去等时演示的意义。基座的两侧做了垂直的挡边，一方面是增强整个结构的刚性，避免长条形的基座在放置时出现翘曲变形，另一方面也能防止滚动体从轨道两端滚出后掉落台面。

　　这类结构除了教学演示场景之外，在一些需要等时送料的小型自动化设备里也有应用空间，比如小尺寸零件的排序送料轨道，利用等时特性可以让不同位置进入轨道的零件以相同的时间间隔到达送料终点，不需要额外添加调速或者分料机构，就能实现稳定的节拍送料，相比传统的直槽送料轨道，能减少送料节拍的波动，提升小型自动化设备的运行稳定性。

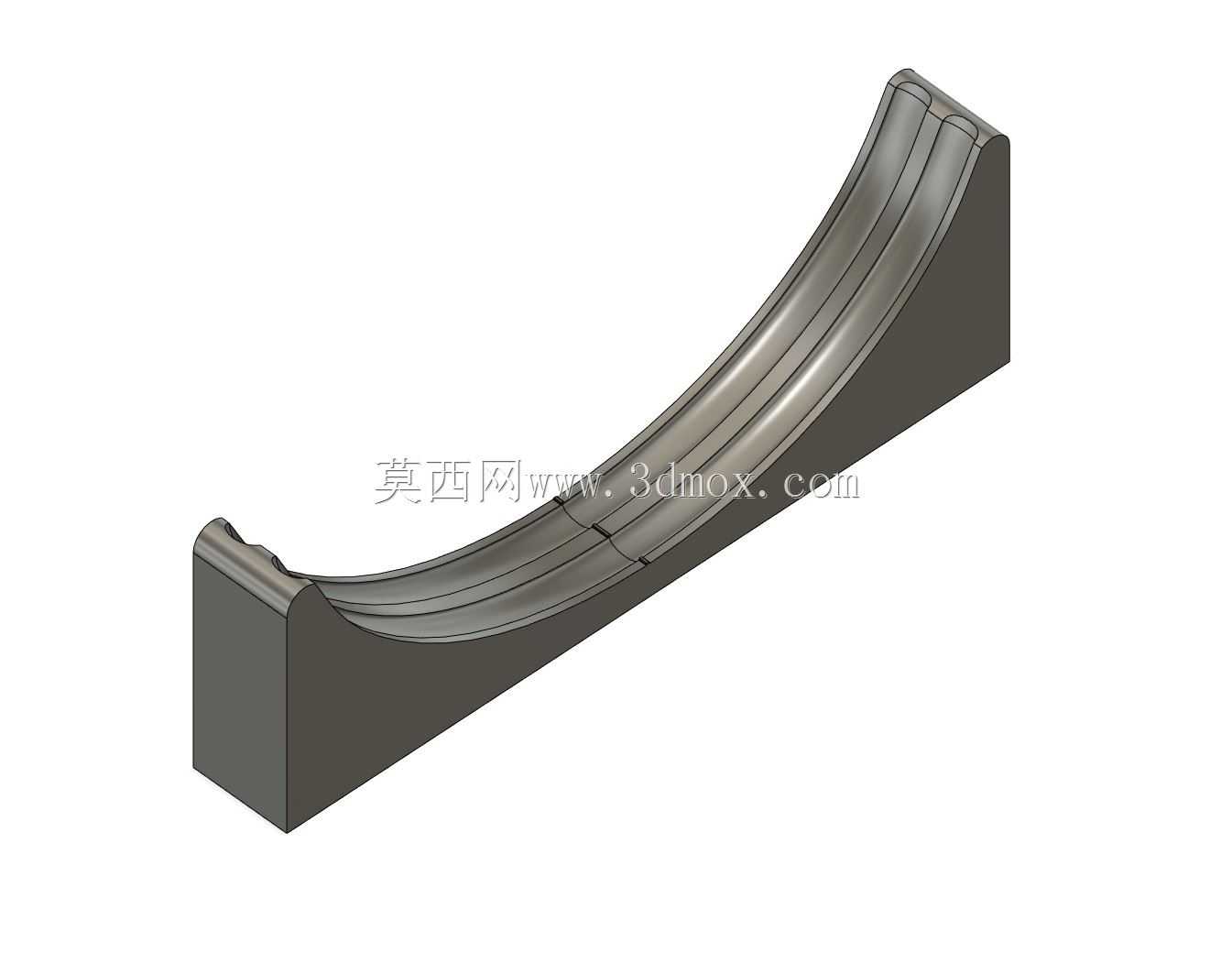

　　从建模逻辑来看，整个结构的建模是先通过参数方程生成摆线的基准曲线，再以摆线为路径扫描出轨道的凹槽截面，最后和基座实体做布尔切除，生成完整的滑道结构，建模过程中要注意轨道两端的过渡处理，起点位置做了小的圆弧倒角，避免滚动体放置时被棱边卡住，终点位置做了微小的圆弧收边，让滚动体到达最低点后不会因为惯性直接冲出轨道。整个结构的壁厚设计均匀，基座的厚度足够保证整体刚性，不会因为自身重量产生形变，安装时不需要额外的支撑结构，直接靠自身底面的平面度就能保证水平基准。

　　在实际的教具应用场景里，这套结构不需要额外的动力输入，完全依靠重力实现运动演示，维护成本极低，只需要定期清理轨道表面的灰尘，避免杂物进入凹槽增大摩擦阻力，就能长期保持演示精度。相比其他类型的等时演示装置，这种一体式的滑道结构没有活动部件，不存在磨损间隙，长期使用也不会出现精度衰减，非常适合高频次的教学演示场景。
