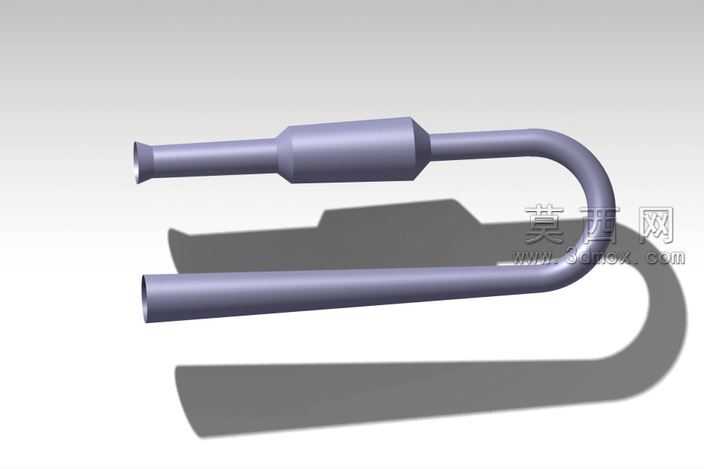

洛克伍德脉冲喷气发动机结构三维模型

本作品为洛克伍德构型脉冲射流装置的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先梳理脉冲喷气发动机的工作逻辑与气流走向，再逐步拆分各段结构完成实体构建。模型整体包含进气收缩段、中间混合谐振腔、U型弯折导流段、尾喷直段四个核心结构部分，各段衔接处做了平滑过渡处理，还原真实脉冲射流装置的管路曲率特征，避免结构突变带来的流体仿真误差。材质渲染阶段，主体管路部分采用哑光高温金属材质，模拟实际工况下耐热合金的表面质感，调整材质粗糙度与金属度参数，让模型在光照下呈现出均匀的漫反射效果，同时添加柔和的环境阴影，凸显管路的弯折弧度与各段的直径差异，清晰展示结构的空间层次。结构设计上，严格遵循洛克伍德脉冲射流的经典尺寸比例，进气段采用渐缩喷口构型，保障进气阶段的气流流速提升；中间谐振腔做了扩径处理，为油气混合与脉冲爆震提供足够的容腔空间；U型弯折段采用等曲率圆弧过渡，既还原装置的经典布局，也避免直角弯折带来的气流阻滞；尾喷段采用等径直管设计，保障喷射气流的定向输出。建模过程中对各段的衔接位置做了布尔合并处理，保证模型为整体水密实体，可直接导入流体仿真软件开展脉冲射流的流场分析，也可用于3D打印制作原理验证样件。模型未添加冗余的外部装饰结构，所有几何特征均服务于脉冲射流装置的功能展示，每一段管路的直径、长度、弯折角度都参考经典洛克伍德脉冲发动机的公开参数设定，确保结构比例的准确性，能够直观展现这类无阀脉冲喷气装置的整体构造与工作路径，可作为航空航天动力原理教学、脉冲喷射装置创新设计的参考三维数字模型。
