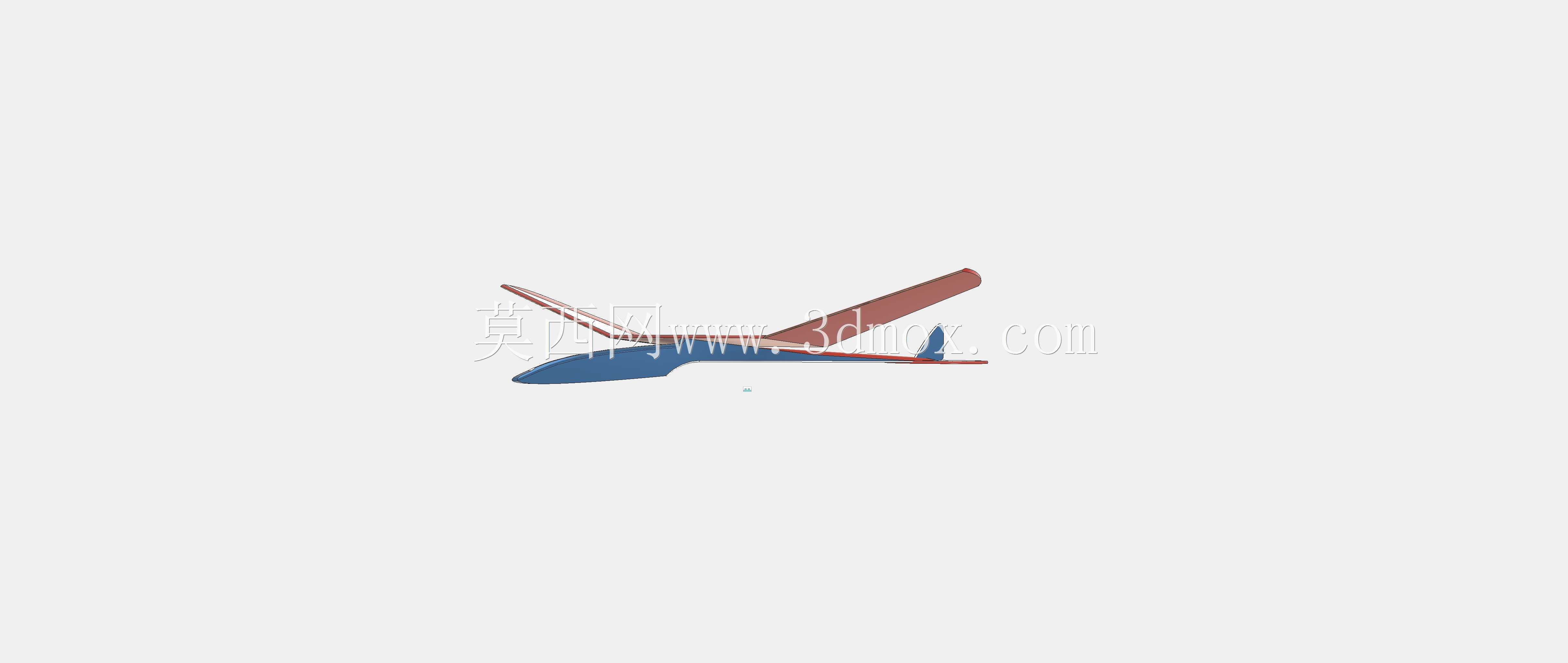

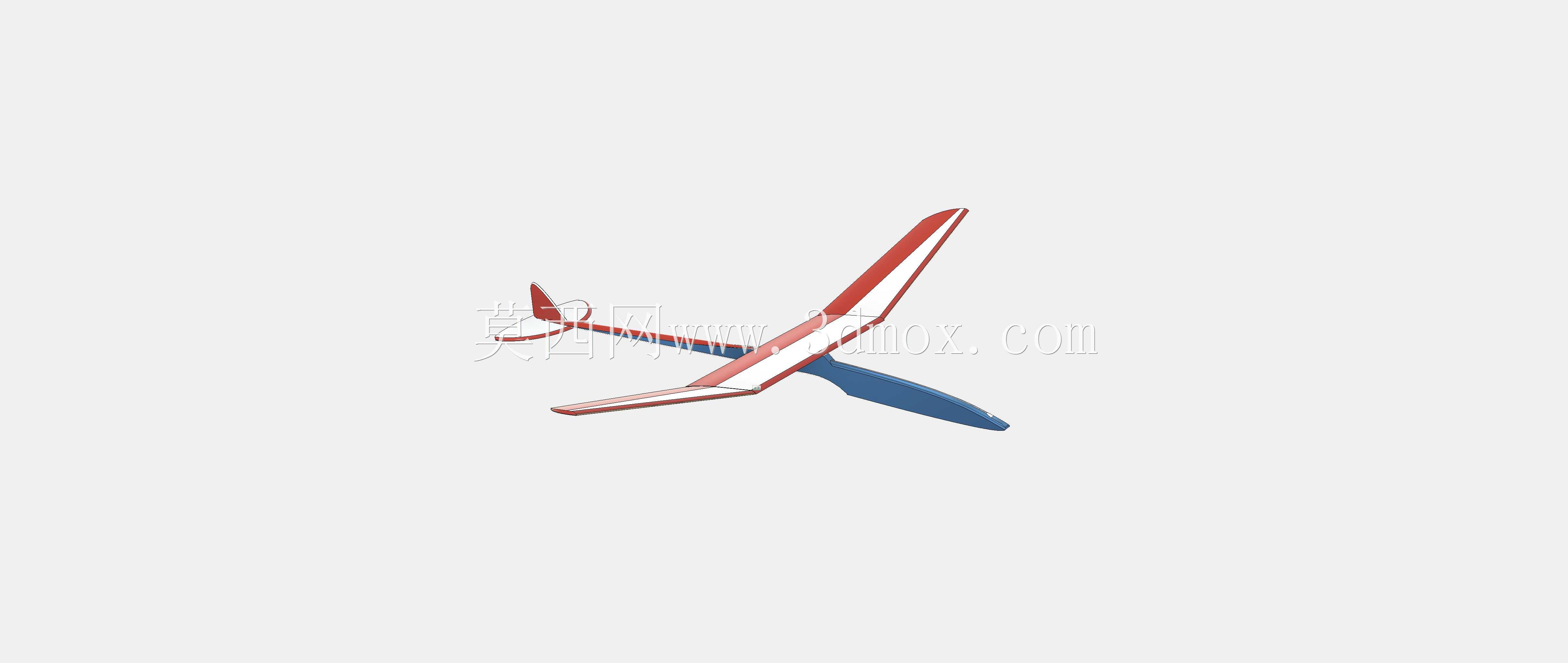

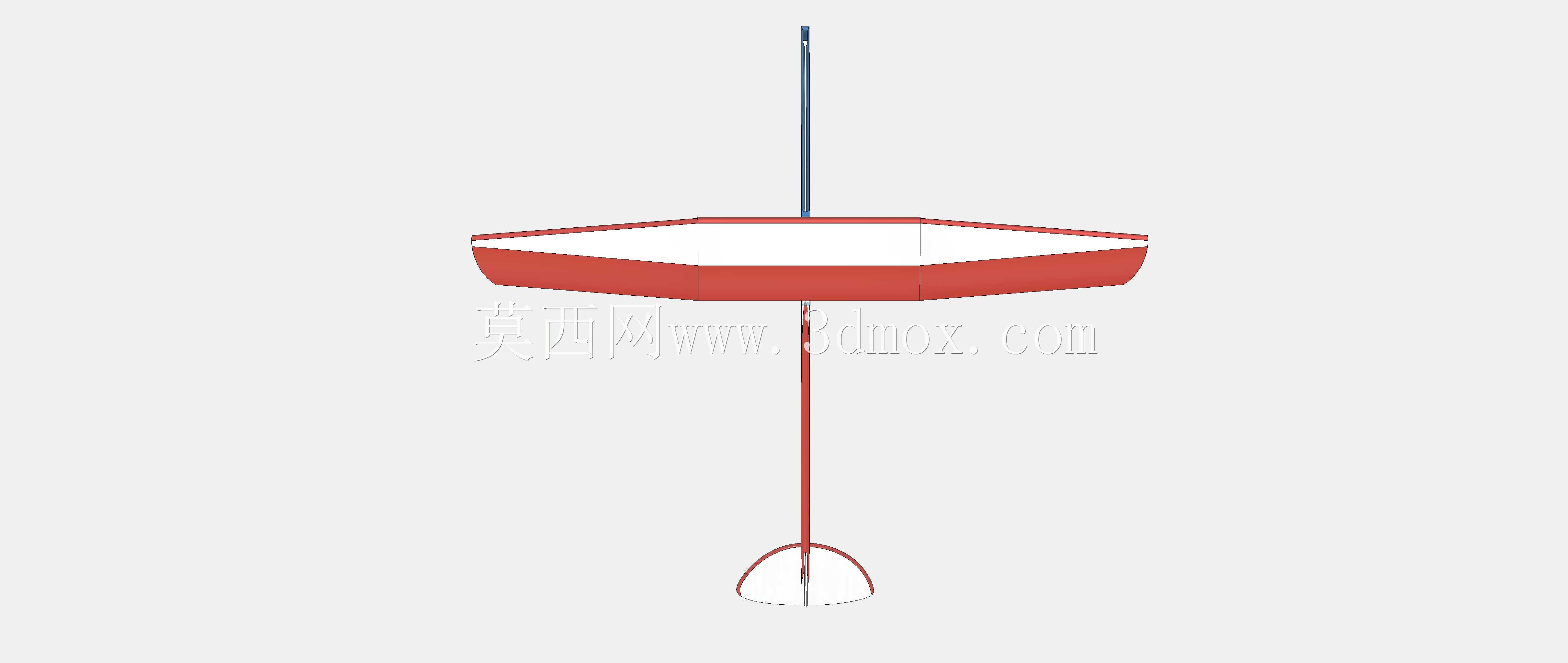

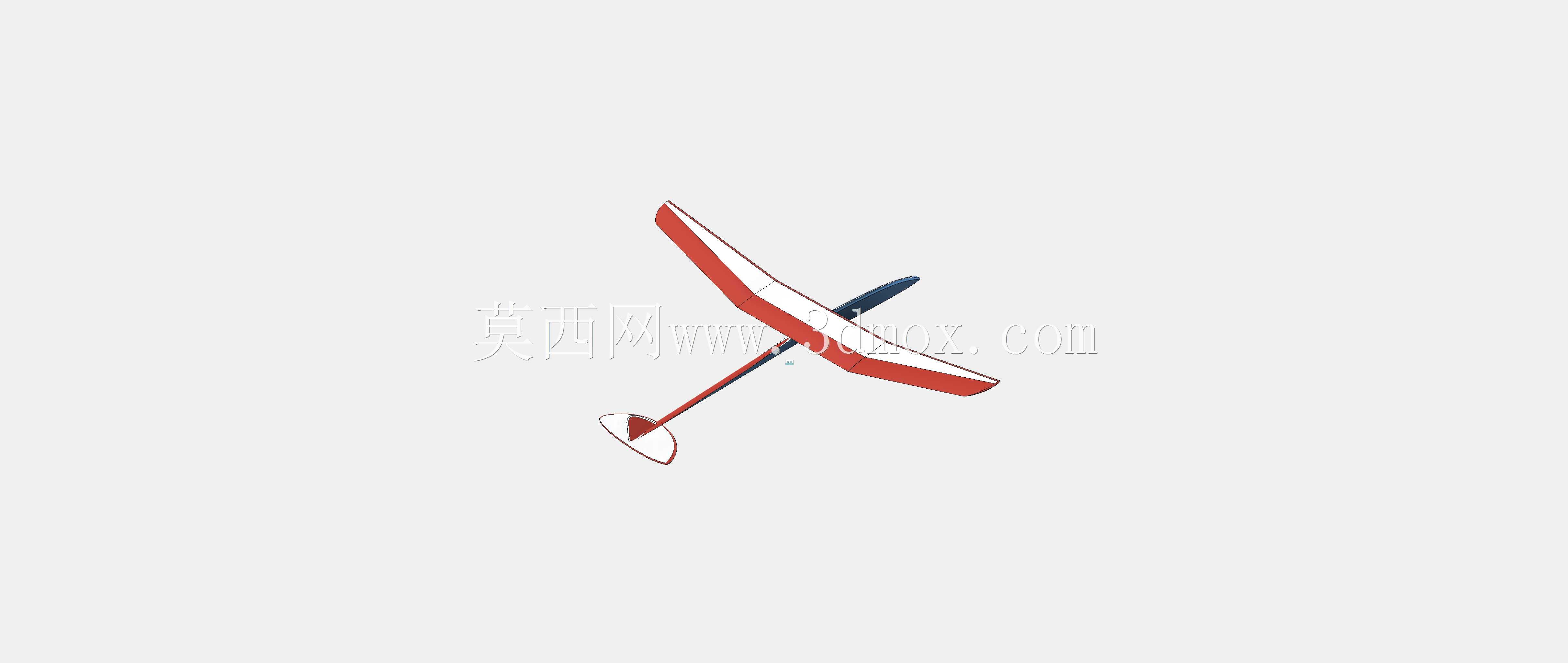

竞赛用手掷木制滑翔机结构设计

　　这款木制滑翔机的结构设计围绕手掷滑翔竞赛的实际需求展开，核心目标是在无动力条件下获得更长的留空时间与更稳定的飞行轨迹，整体采用轻木作为主体加工材料，兼顾结构强度与整机重量控制，适配户外开阔场地的竞赛飞行场景，也可作为航空模型入门教学的实操载体。从气动布局设计来看，整机采用常规高单翼布局，机翼设置了合理的上反角，能够在飞行过程中提供足够的横向静稳定性，避免侧风干扰下出现滚转失稳；翼型选择低速高升阻比的平凸翼型，机翼前缘做了圆弧过渡处理，降低低速飞行时的压差阻力，机翼后缘预留了微调舵面的安装位，可根据实际飞行场地的气流条件调整舵面偏角，修正滑翔轨迹的俯仰与航向偏差。机身采用流线型剖面设计，从机头到机尾的截面平滑过渡，

　　尽可能减少飞行过程中的寄生阻力，机头位置预留了配重安装腔，可通过调整配重块的前后位置匹配整机重心，将重心控制在机翼弦长30%至35%的最优区间内，兼顾滑翔时的俯仰稳定性与操纵响应特性；尾翼组包含水平尾翼与垂直尾翼，水平尾翼提供纵向稳定力矩，垂直尾翼保障航向稳定性，尾翼与机身的连接采用插接式结构，既保证连接强度，也便于拆卸收纳与运输，同时可根据试飞情况快速更换不同面积的尾翼组件，适配不同风速下的飞行需求。结构强度设计上，机翼与机身的连接部位做了局部加强处理，嵌入了薄木片补强层，能够承受手掷出手瞬间的较大冲击力，避免大载荷下出现机翼断裂、连接位脱开的问题；整机所有粘接面均采用斜接搭接方式，相比平接结构能够提升30%以上的粘接强度，

　　同时减少粘接剂的用量，进一步控制整机重量。外形尺寸方面，整机翼展控制在600毫米量级，机身长度控制在450毫米左右，机翼展弦比设置为8左右，在保证低速滑翔升力的同时，避免展弦比过大导致机翼刚度不足、飞行中出现机翼颤振的问题；整机起飞重量控制在20克以内，机翼载荷维持在合理区间，能够在弱气流条件下获得足够的升力，遇到上升气流时也能轻松获得高度增益。从实际使用场景出发，这款滑翔机的操作逻辑适配手掷竞赛的出手动作，机身下部设置了手指卡位，投掷时能够精准控制出手角度与初始速度，通常以10至15度的仰角出手即可进入平稳滑翔状态；针对户外飞行可能出现的碰撞损伤，整机所有外露棱边均做了圆角处理，降低碰撞时的应力集中，轻微磕碰不会出现结构碎裂，

　　即使出现部件损坏，也可通过替换对应木制零件快速修复，维修成本极低。设计过程中充分考虑了木制材料的加工特性，所有零件均采用平面激光切割即可完成加工，不需要复杂的曲面成型工艺，零件之间的配合公差控制在0.1毫米范围内，组装时仅需少量粘接剂即可完成总装，不需要复杂的工装夹具，既适合个人爱好者手工制作，也可作为批量生产的竞赛航模产品。在气动细节优化上，机翼两端做了小幅的翼尖扭转设计，能够减少翼尖涡流带来的诱导阻力，提升滑翔时的升阻比；机身尾部做了收腰处理，优化机身尾部的流场，减少气流分离带来的阻力增量。实际试飞验证中，该结构的滑翔机在无风条件下的滑翔比可达到1:12以上，在2米高度手掷即可获得20米以上的滑翔距离，遇到热气流时可实现长时间留空，完全满足滑翔机竞赛的性能要求，同时稳定的气动特性也适合新手练习航模操纵技巧，理解固定翼飞行器的基本飞行原理。
