惠普迷你主机SATA位M.2网卡安装托架

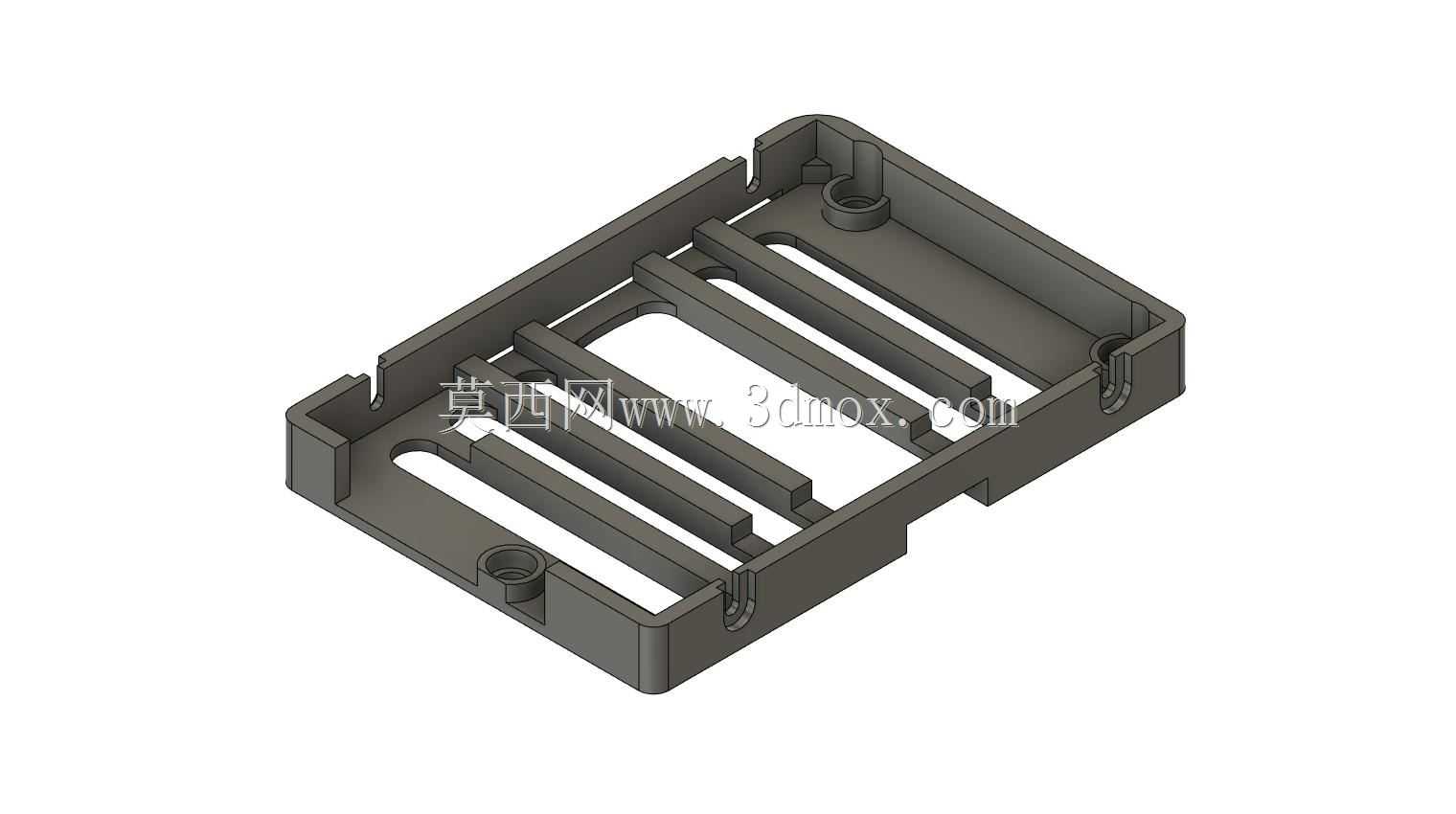

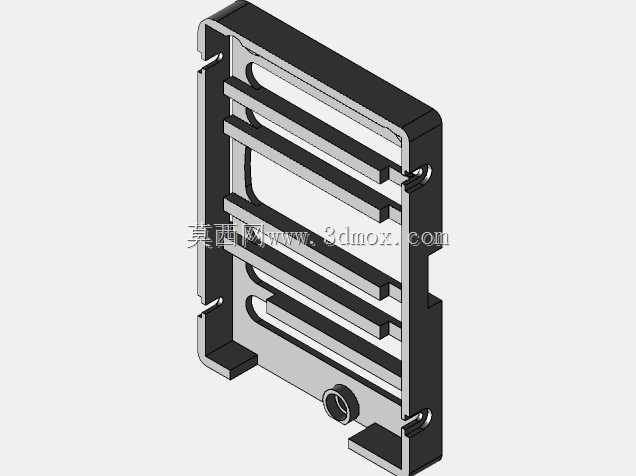

　　在小型商用台式机的硬件改装场景中，惠普Elitedesk G2 Mini这类迷你主机凭借紧凑的机身占用，广泛应用于办公桌面部署、嵌入式工控点位、软路由搭建等场景，但这类机型的内部空间规划极为紧凑，原厂SATA硬盘位的结构高度有限，常规带固定头钉的M.2 A+E规格2.5G以太网局域网网卡安装时，会因为元件高度与硬盘位金属储物箱的干涉问题无法正常就位，很多改装从业者要么被迫打磨网卡元件、要么放弃高规格网卡的升级，这个托架结构就是针对这一实际装机痛点开发的适配结构。从结构功能来看，这个托架整体采用框式镂空设计，主体轮廓完全匹配原厂SATA仓位的安装边界，四个角位预留的定位柱与安装孔位，完全对应主机内部SATA位的原有固定点位，

　　不需要对主机外壳、内部骨架做任何破坏性改造，就能直接替换原有金属储物箱的安装位置完成固定。托架的承托面做了下沉式的高度设计，整体安装后的顶面高度比原厂金属储物箱低出足够的安全间隙，这个间隙刚好可以容纳M.2网卡上突出的固定头钉以及板载的RTL8125B网卡芯片、接口元件等突出结构，彻底避免网卡板载元件与上部结构的硬干涉问题。镂空的格栅结构一方面是为了减轻托架自身的重量，减少对迷你主机本就有限的内部负载的影响，另一方面格栅形成的通风通道，可以让主机内部的散热气流顺利穿过网卡安装区域，带走网卡工作时产生的热量，避免因为托架遮挡导致网卡积热掉速、运行不稳定的问题。从设计思路上，整个结构没有做多余的冗余设计，所有的结构特征都围绕安装适配、

　　间隙避让、散热保障三个核心需求展开：侧边的围挡结构刚好卡在SATA位的侧边限位槽内，避免托架安装后出现横向窜动；承托面上的加强筋沿着网卡安装的受力方向布置，既提升了托架整体的结构强度，避免插拔网线时托架受力变形，又不会额外占用垂直方向的安装空间；网卡的固定点位完全遵循M.2 A+E接口的标准安装尺寸，网卡固定后接口位置刚好对齐主机预留的扩展开口，不需要额外调整挡板位置就能顺利引出网线接口。在实际安装验证中，这个托架的安装边界完全控制在原厂SATA仓位的空间范围内，不会干涉到旁边的内存插槽、M.2固态位以及散热模组的正常安装与拆卸，安装完成后合上主机底盖没有任何凸起或者卡滞的情况，带固定头钉的M.2网卡安装后，

　　板载最高的元件与托架上部的主机结构之间仍然留有足够的安全间隙，不会出现挤压元件导致的板卡弯曲、针脚脱焊等隐患。对于迷你主机改装、软路由搭建、小型办公点位硬件升级的场景来说，这种针对性的适配托架解决了紧凑空间内硬件扩展的干涉痛点，不需要用户对原厂硬件做不可逆的打磨修改，就能顺利完成2.5G高速网卡的升级，满足内网高速传输、多网口软路由部署的实际使用需求，结构设计上完全贴合原厂安装点位的尺寸要求，安装流程和原厂SATA硬盘架的安装逻辑一致，普通用户也能参照原有硬盘架的安装方式快速完成装配，不需要额外的定制螺丝或者辅助固定件。
