型材框架用自动螺纹锁紧连接结构

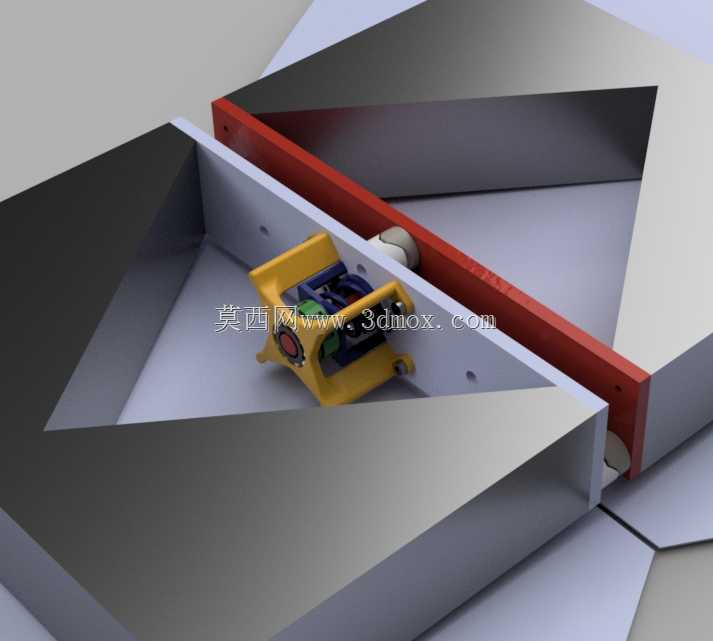

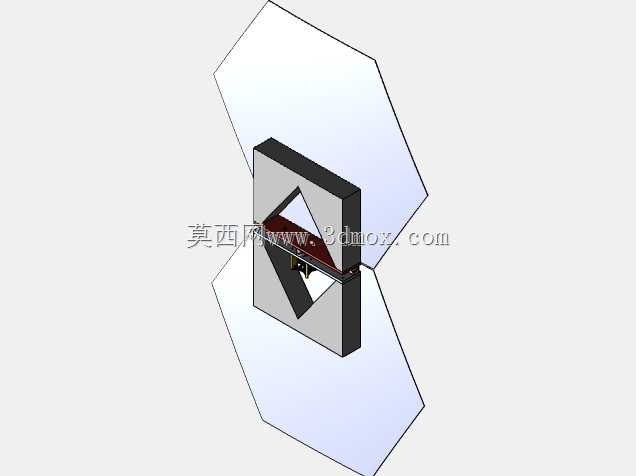

　　在工业铝型材框架、模块化设备机架的搭建场景中，传统的角码连接、内置螺栓连接往往需要操作人员在型材两侧同步操作，遇到封闭型腔、狭长安装空间时，装配效率会大幅下降，还容易出现锁紧不到位、连接副预紧力不均的问题，长期受设备振动影响还可能出现松脱隐患。这套自动螺纹连接结构正是针对这类装配痛点设计，可实现单侧操作完成型材间的垂直锁紧，无需在型材背面预留操作空间，大幅降低封闭框架、多层叠加机架的装配难度。

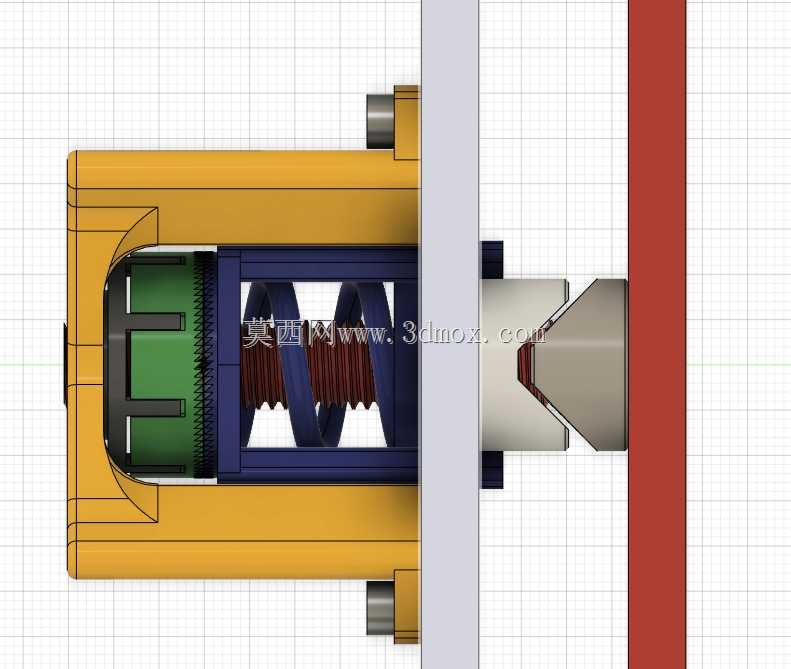

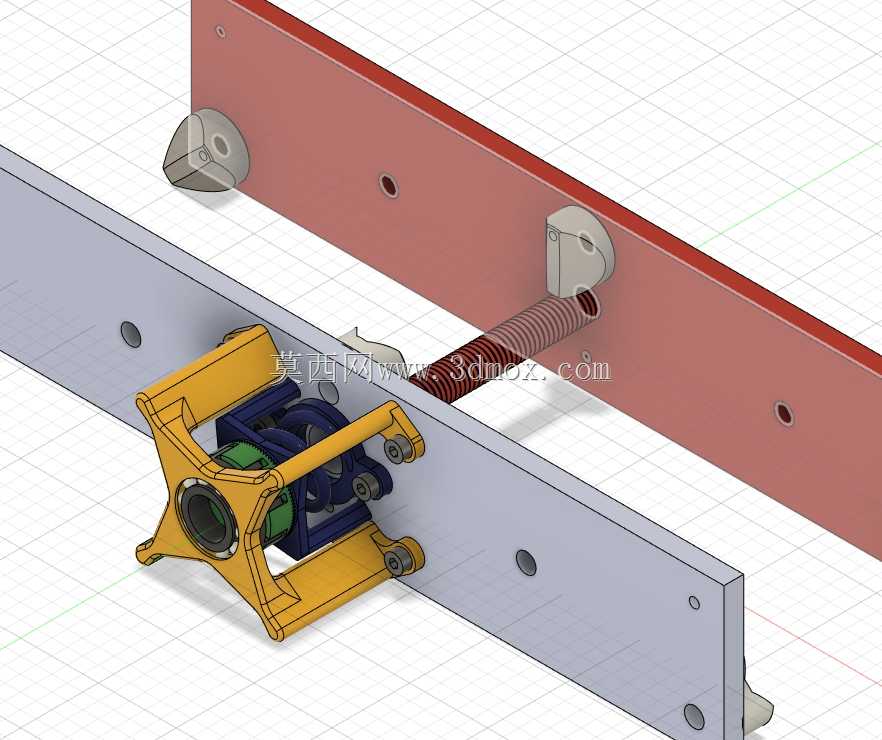

　　从结构功能来看，该连接组件集成了导向定位、自动进给、螺纹锁紧、防松止退四个核心功能模块，黄色的主体基座为高强度工程塑料材质，内嵌金属螺纹嵌件，既保证了连接强度，又能避免金属件与铝型材直接接触产生的电化学腐蚀。基座两侧的弹性卡爪可在安装时预先卡入型材预置的安装槽内，实现组件的预固定，操作人员无需手扶即可完成后续锁紧操作，适配槽宽8mm的标准工业铝型材安装槽，可直接兼容市面上主流的40系列、45系列欧标铝型材，无需对型材做额外的二次加工。

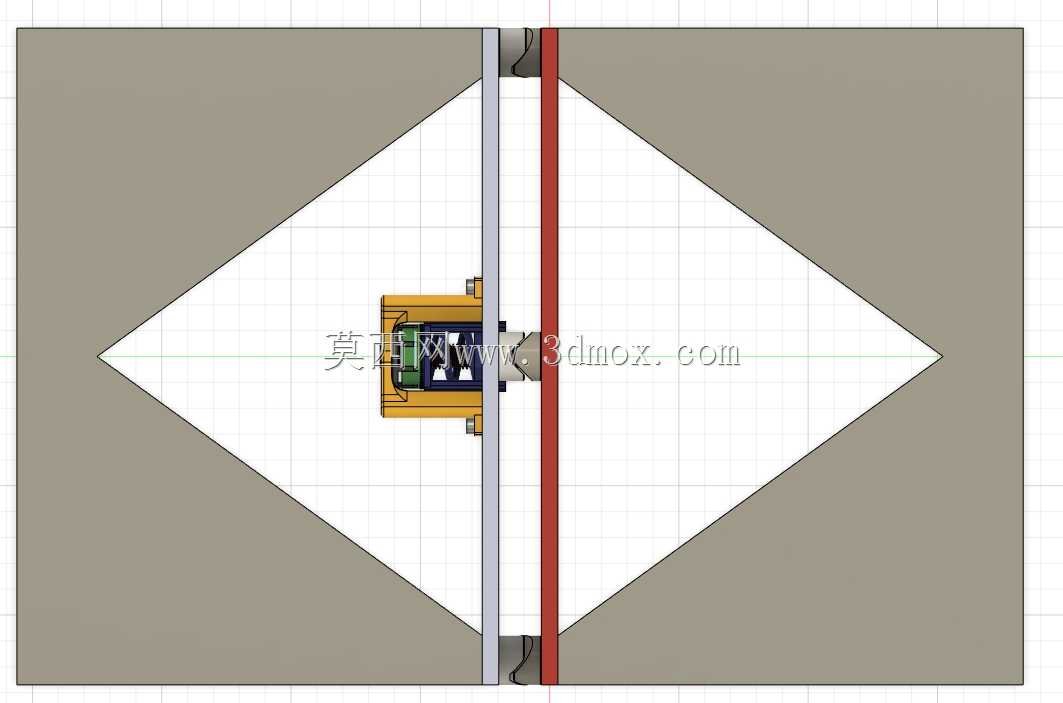

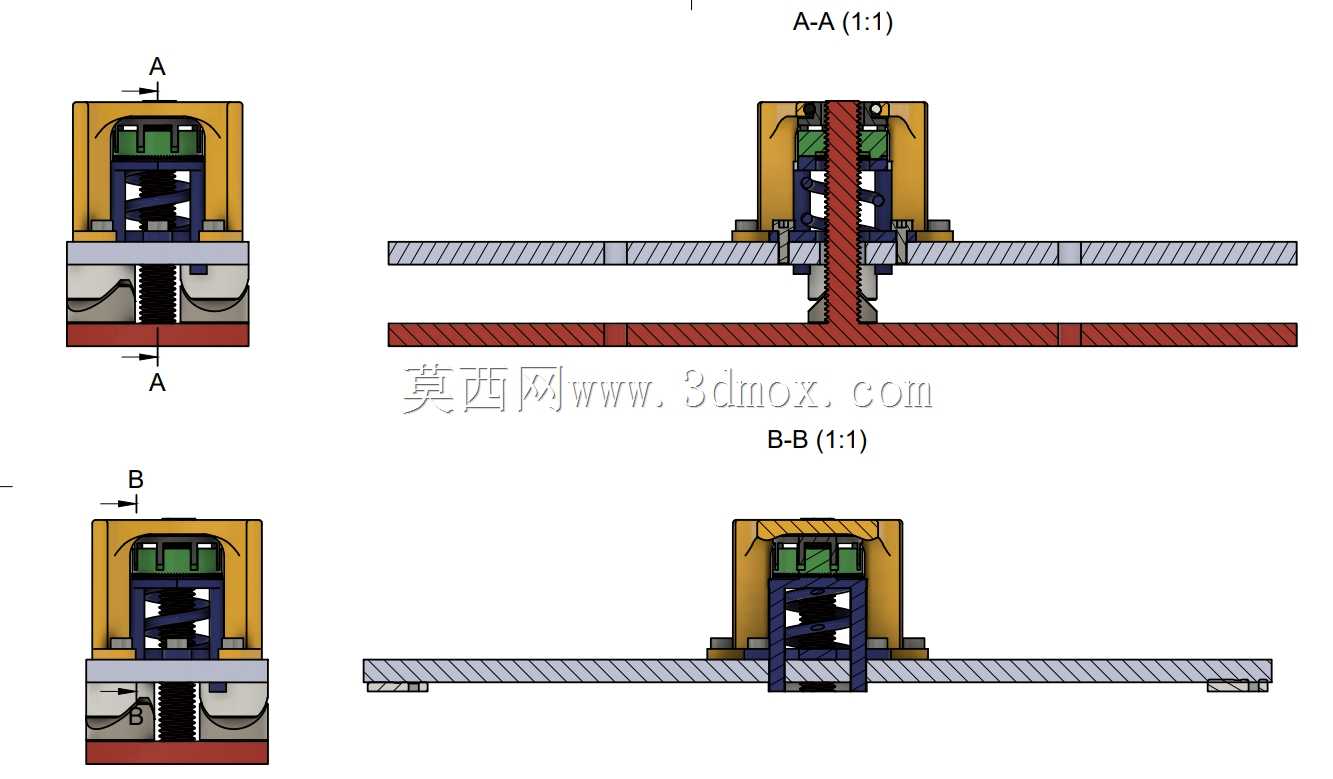

　　设计过程中，团队首先针对型材连接的安装边界做了全维度校核，组件整体安装深度控制在25mm以内，不会超出常规40型材的型腔内部空间，安装后完全隐藏在型材型腔内部，外部无凸起结构，不会影响型材外侧的门板、盖板等附件安装。连接用的锁紧螺杆采用了细牙螺纹设计，螺距1.5mm，配合端面的阻尼防滑垫片，锁紧后可提供最高800N的轴向拉紧力，完全满足常规设备机架、物料架、防护围栏的连接强度要求，螺杆头部设计有内六角驱动接口，可使用标准内六角扳手操作，无需定制专用工具。

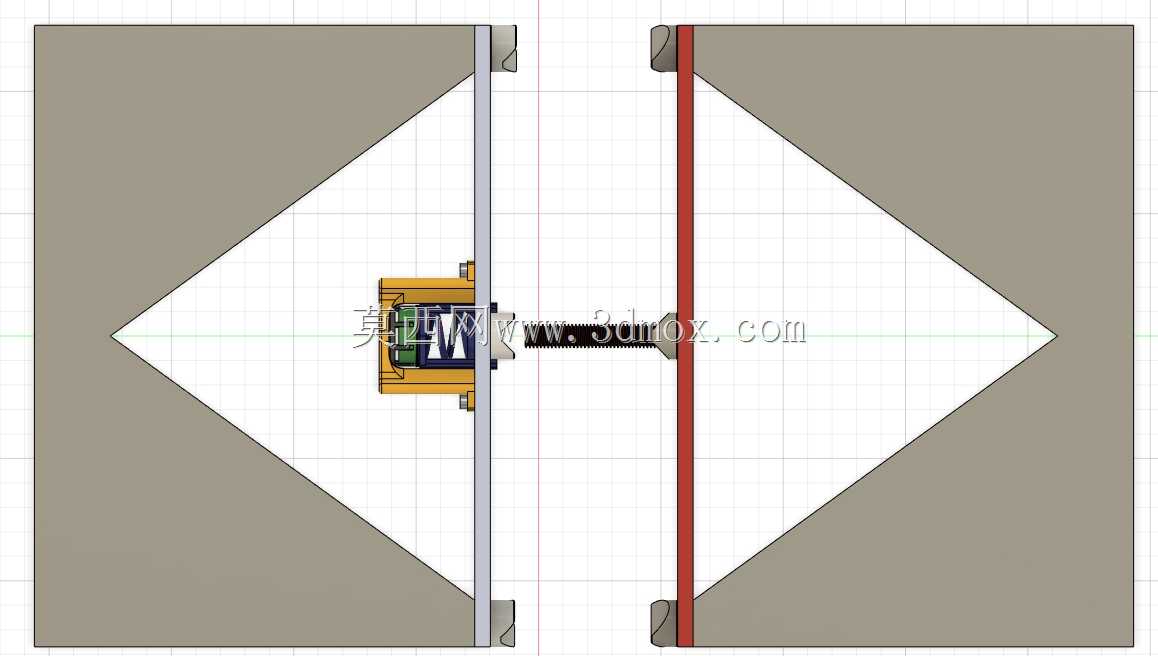

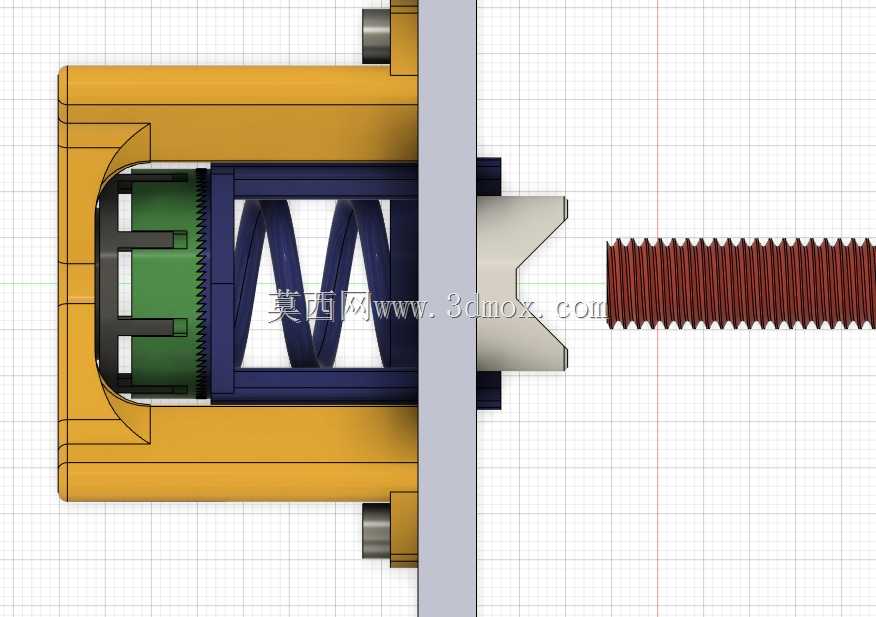

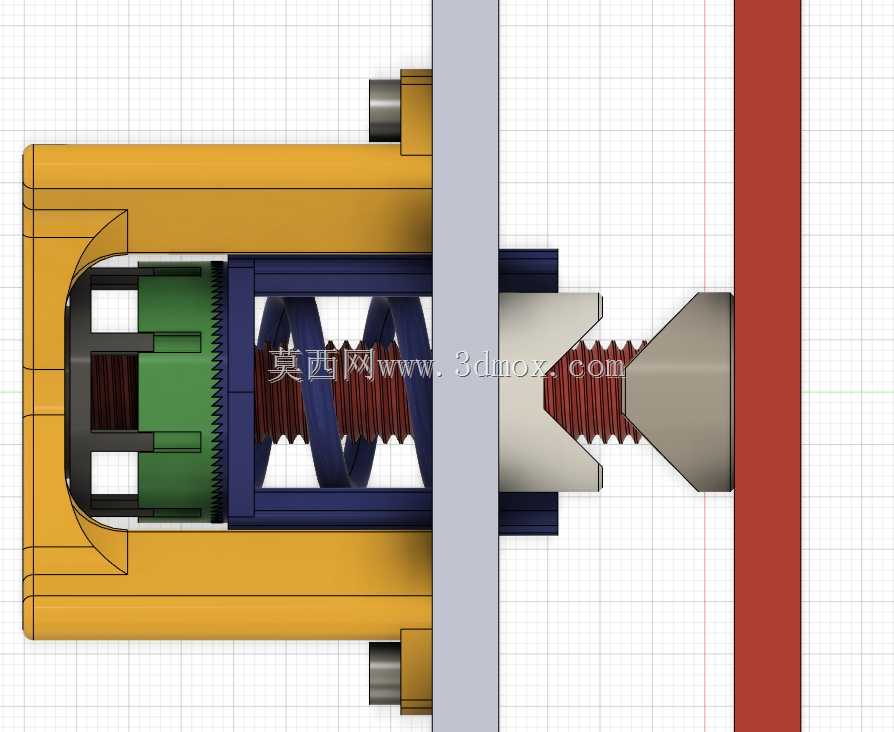

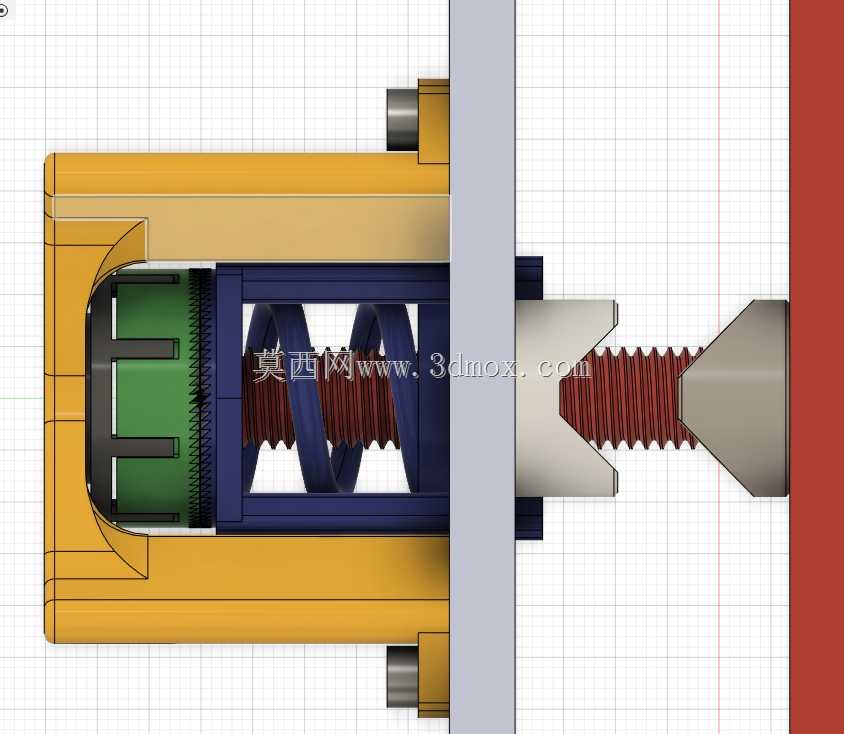

　　在实际装配流程中，操作人员只需先在两根待连接型材的对应位置冲制标准安装孔，将连接组件卡入其中一根型材的型腔槽内，对齐另一根型材的安装孔后，旋转驱动螺杆，组件内部的自动进给机构会带动螺纹副自动旋入对侧型材的预置螺母内，整个过程无需对侧人员配合，单根连接副的装配时间可控制在10秒以内，相比传统的角码螺栓连接效率提升60%以上。针对设备运行中的振动松脱问题，结构内部设计有一体式的尼龙防松圈，螺杆旋入到位后防松圈会紧密包裹螺杆螺纹段，在-20℃到80℃的工作环境下均可保持稳定的防松性能，无需额外添加防松胶、防松垫片。

　　从应用场景拓展来看，该结构不仅可用于常规的工业铝型材框架搭建，还可适配方管钢结构的快速连接，只需根据方管的壁厚调整锁紧螺杆的长度即可，在自动化设备机架、生产线防护栏、物料周转架、模块化工作台的搭建中都可使用，尤其适合后期需要频繁拆装调整的模块化设备，连接组件可反复拆装使用，不会出现螺纹滑牙、基座变形等问题。设计时还充分考虑了安装容错性，组件的导向端设计有15°的导入锥面，两根型材的安装孔位偏差在1mm以内时，均可顺利完成导向锁紧，降低了型材前期加工的孔位精度要求，减少加工环节的不良率。

　　结构的受力路径经过了多次优化，锁紧后的拉紧力直接通过金属嵌件传递到型材侧壁，不会让塑料基座承受主要的拉紧载荷，长期受载下不会出现基座蠕变、连接松动的问题，经过1000次反复拆装测试，连接副的剩余预紧力仍可达到初始值的85%以上，完全满足工业场景下的长期使用要求。针对洁净车间、食品加工设备的使用需求，基座材质可更换为防静电PP或者食品级POM材质，不会积尘、可耐受常规消毒剂的擦拭清洁，适配不同行业的使用要求。
