3D打印立式桌面送风装置结构设计

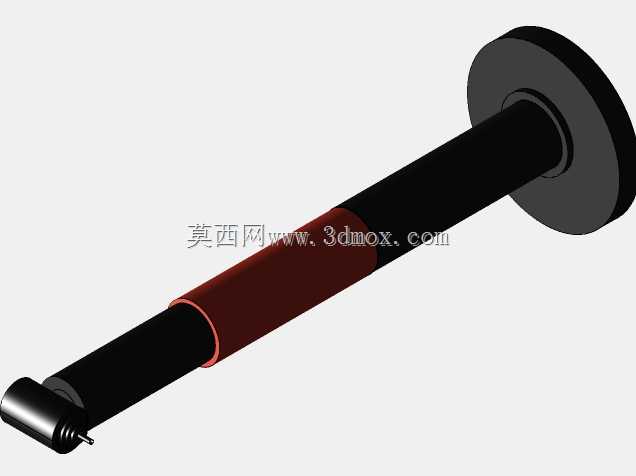

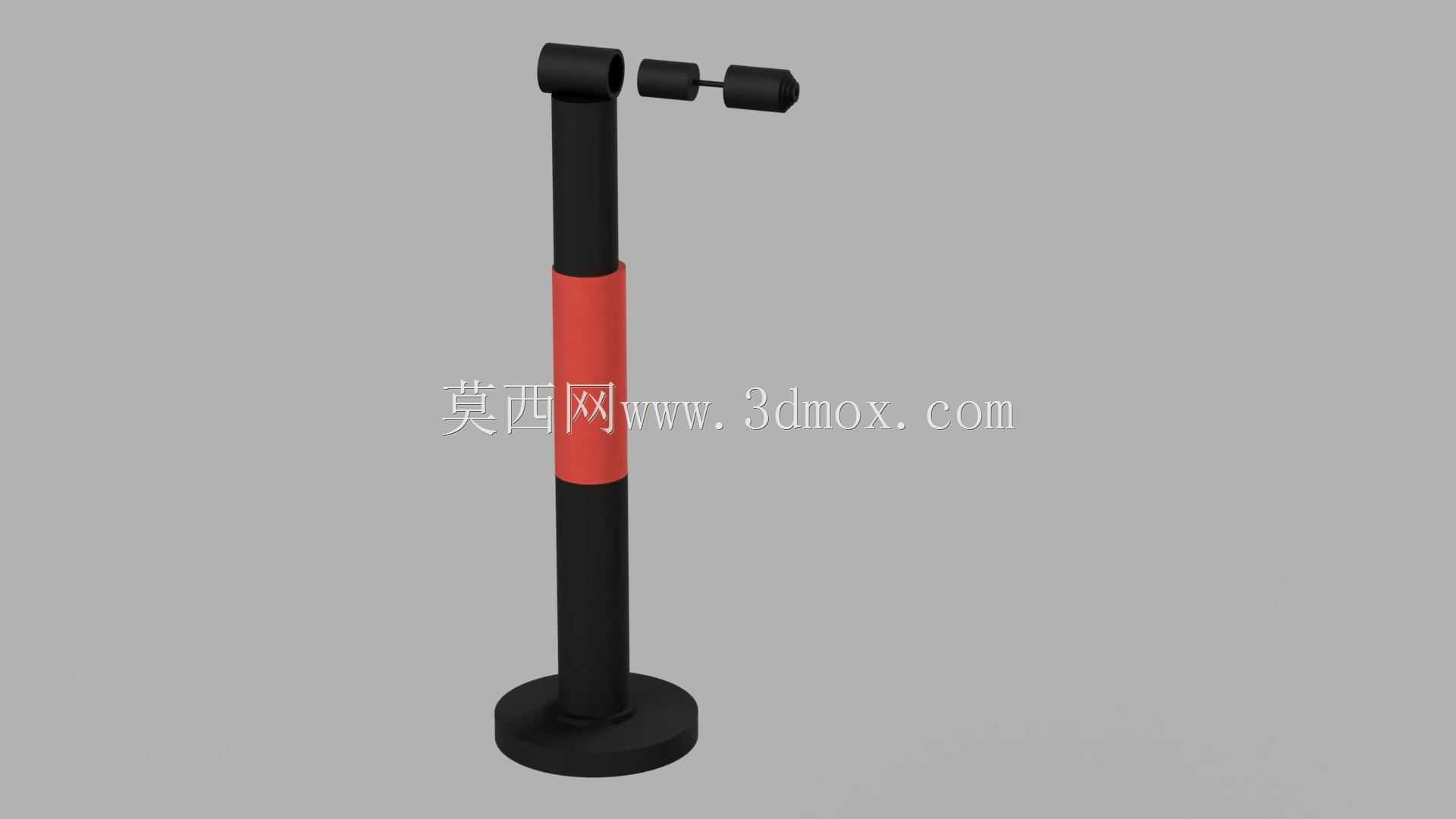

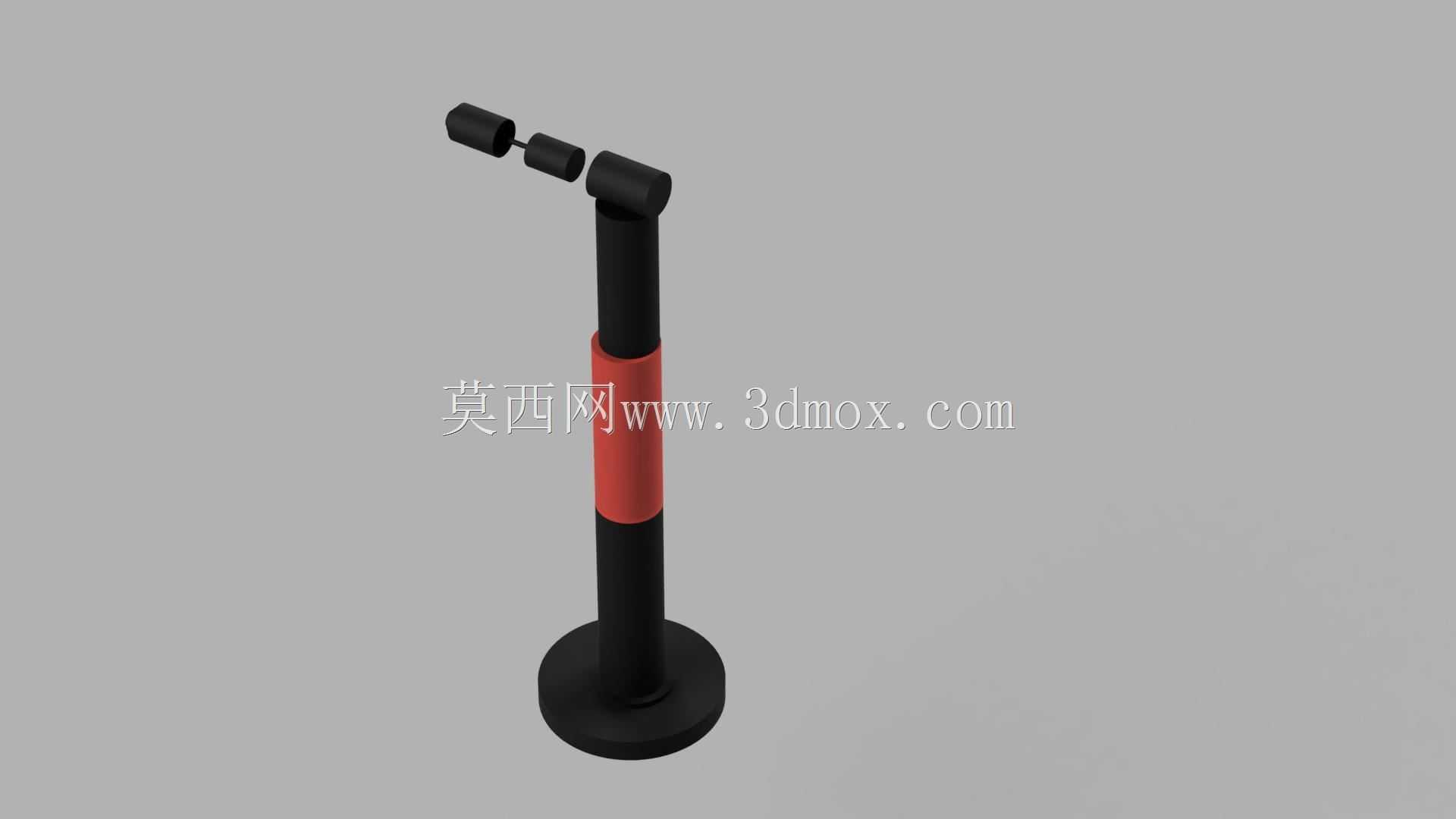

　　这款立式送风装置的结构设计，最初是面向个人DIY制作场景开发的，适配桌面小范围空气循环需求，整体采用立式立柱支撑结构，区别于传统台扇的矮座布局，能够将出风高度抬升至与桌面坐姿人体头肩区域齐平的位置，避免直吹桌面造成的文件吹散、键盘积灰加速等问题，同时立柱式的底座占用桌面投影面积更小，对于工位空间紧张的办公场景、小型手工操作台场景都有不错的适配性。从结构拆分逻辑来看，整个装置被划分为底座、立柱杆、俯仰调节接头、风筒固定座四个独立打印组件，拆分的核心考量是降低FDM3D打印的支撑用量，每个单独组件都可以采用无支撑或者少支撑的摆放方式完成打印，比如底座采用圆盘式配重结构，打印时可以平底放置在热床上，不需要额外添加支撑就能保证底面平整度，

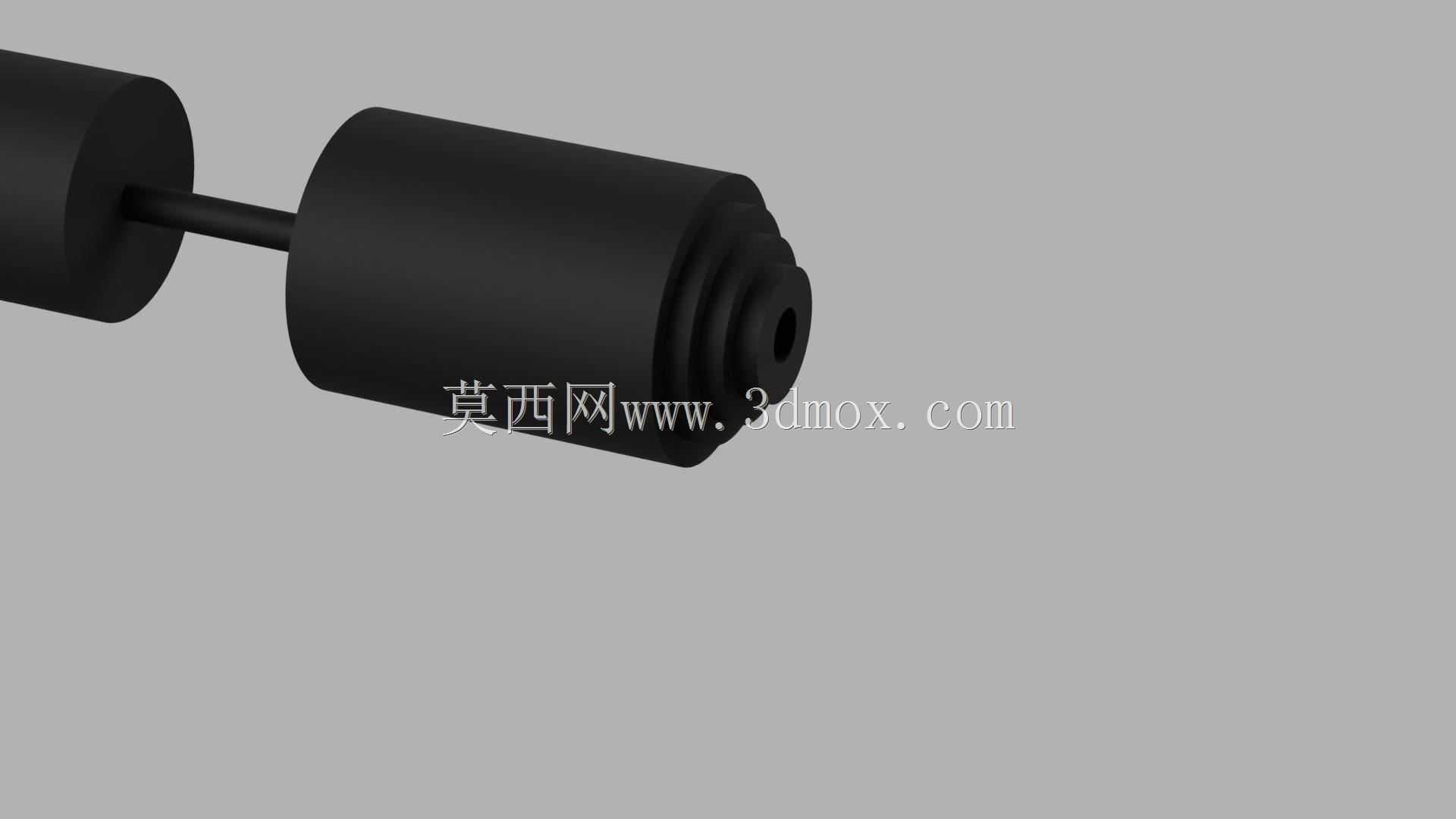

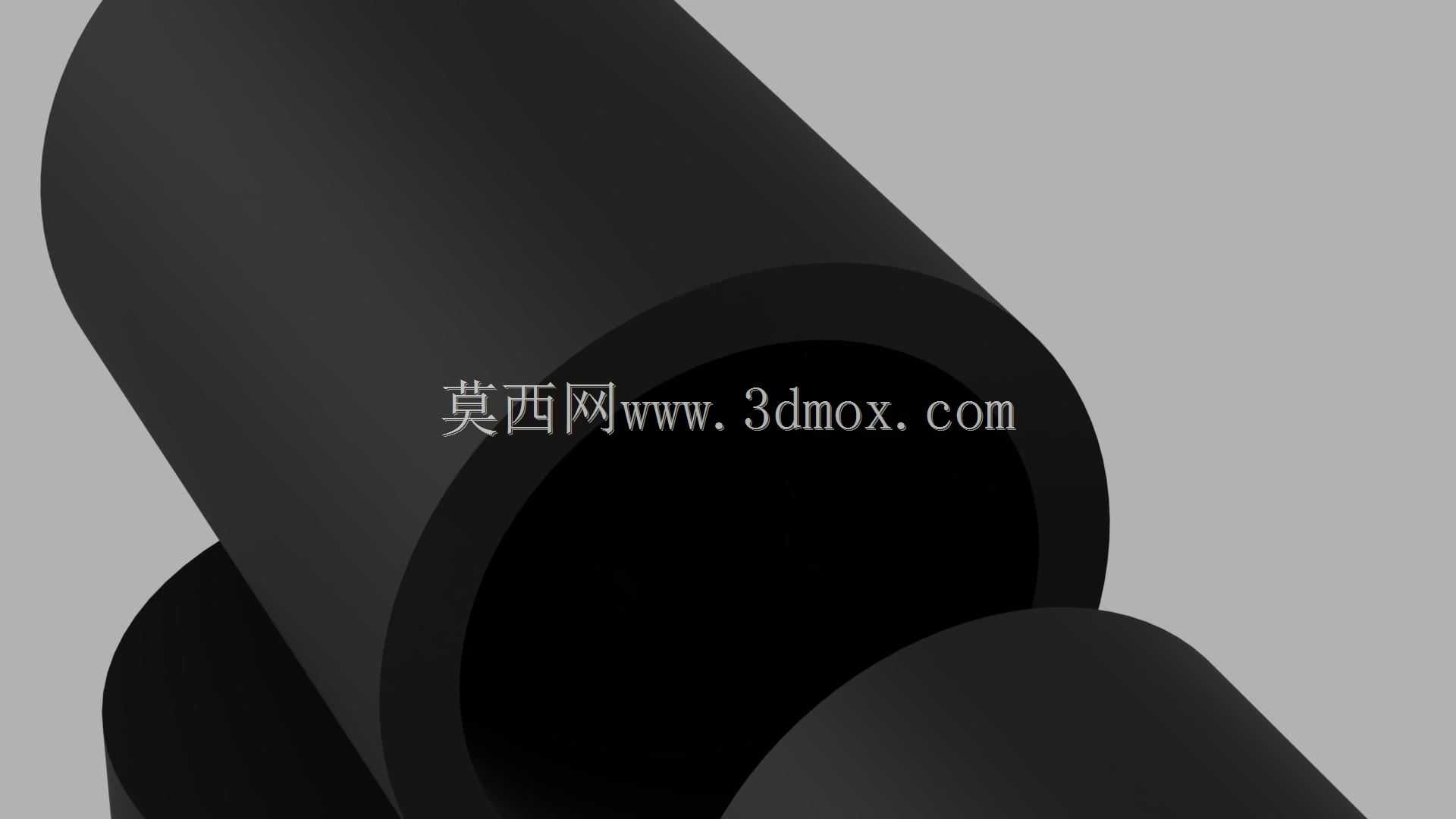

　　立柱杆采用分段式空心圆管结构，既可以减少打印耗材用量，也能在空心腔体内预留电机供电线路的走线空间，避免线路外露影响外观同时降低线路被拉扯损坏的风险。俯仰调节接头部分采用过盈配合的阻尼转轴结构，不需要额外加装金属阻尼件，依靠打印材料本身的摩擦系数就能实现风筒角度的无级调节，调节范围覆盖水平向上30度到水平向下20度，能够满足不同坐姿高度、不同送风距离的角度调整需求，接头与立柱杆、风筒固定座之间都采用定位卡扣加少量粘接剂的固定方式，既方便打印完成后的快速组装，也能在组件出现损坏时单独更换对应零件，不需要整体报废。风筒固定座的内径尺寸适配常规40mm直径的小型直流轴流风机，这类风机是DIY散热、小型送风项目里的通用配件，采购成本低、

　　供电方案成熟，可以直接搭配常见的5VUSB供电模块使用，不需要额外定制专用风机，降低整个装置的制作门槛。安装边界方面，底座的圆盘直径设计为80mm，放置在桌面时只要预留直径90mm的平整放置区域即可保证放置稳定性，不会因为轻微碰撞出现倾倒，整体装配完成后的总高度为320mm，风筒部分的水平伸出长度为65mm，安装时不需要在桌面打孔，完全依靠底座自重实现稳定放置，也可以根据使用需求在底座底部粘贴防滑泡棉垫，进一步提升光滑玻璃桌面、烤漆桌面上的防滑性能。从实际使用的功能特性来看，这种分体打印的结构设计，允许制作者根据自己的使用需求调整立柱段的长度，如果需要更高的送风位置，可以额外打印加长段的立柱杆进行拼接，不需要重新制作整个模型；

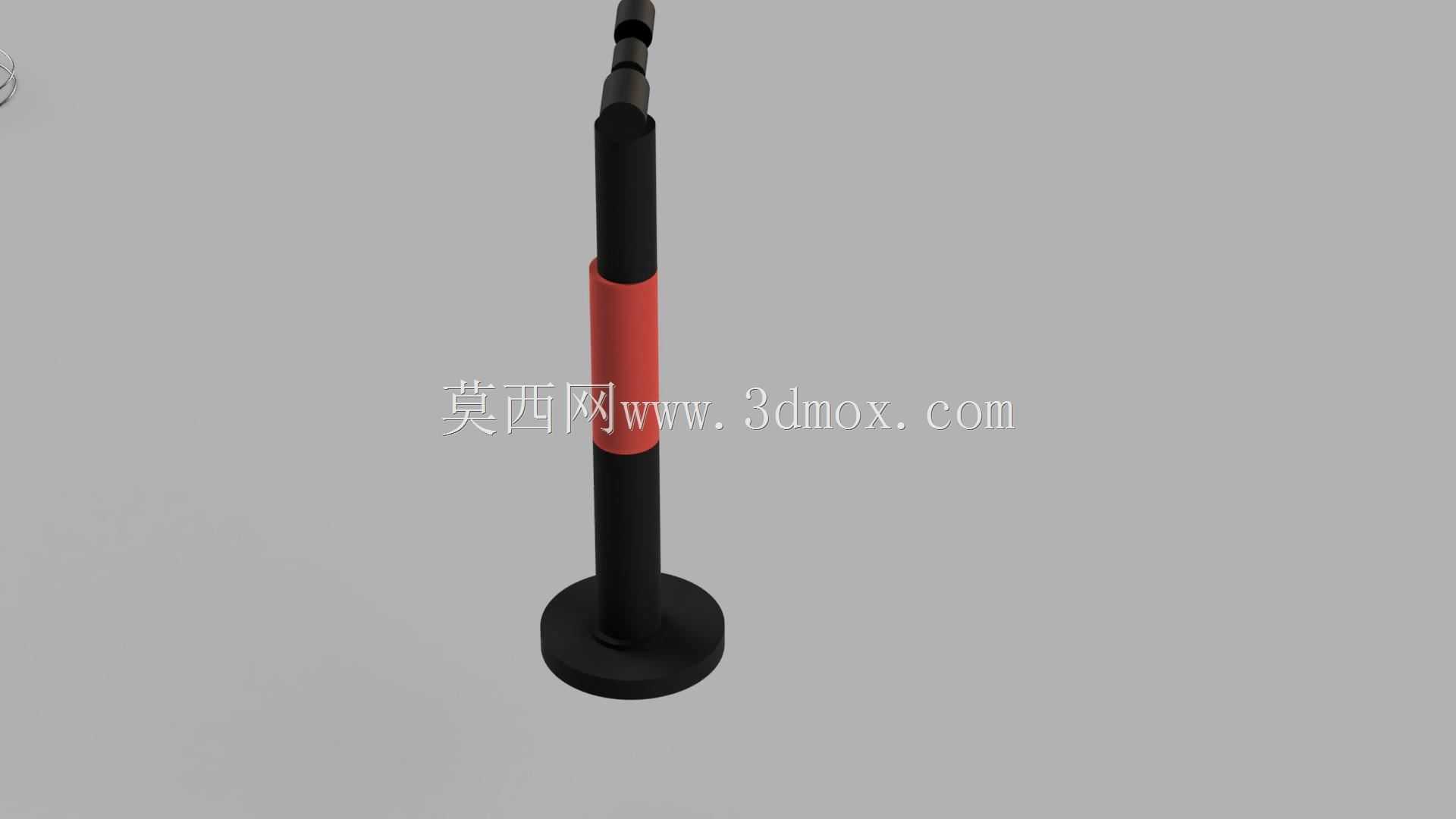

　　如果需要加装调速模块，也可以在立柱的空心腔体内预留电位器的安装位，在立柱表面开孔露出调速旋钮，实现风速调节功能。设计过程中特意规避了需要金属嵌件的结构，所有连接结构都依靠塑料本身的卡扣、过盈配合实现，对于没有金属加工条件的个人制作者非常友好，只需要一台普通的FDM3D打印机，准备好对应的风机、供电线等通用电子配件，就能完成整个装置的制作，不需要额外的机加工工序。另外，立柱中段的异色环带结构，除了外观装饰作用之外，也可以作为握持位置的标识，需要移动装置时握持该位置不会遮挡风筒出风方向，也不会碰到底座下方可能粘贴的防滑垫，长期使用过程中如果该位置出现磨损、污渍，也可以单独打印对应段的环带进行更换，维护成本更低。风筒部分的固定座预留了常规防护网的安装卡槽，制作者可以自行裁剪塑料防护网或者金属纱网安装在风筒进出风端，避免运行过程中异物卷入风机，提升使用安全性，卡槽的尺寸适配常见的1mm厚度网片，不需要额外的固定螺丝，依靠卡槽的过盈结构就能压紧网片，拆装清理也很方便。
