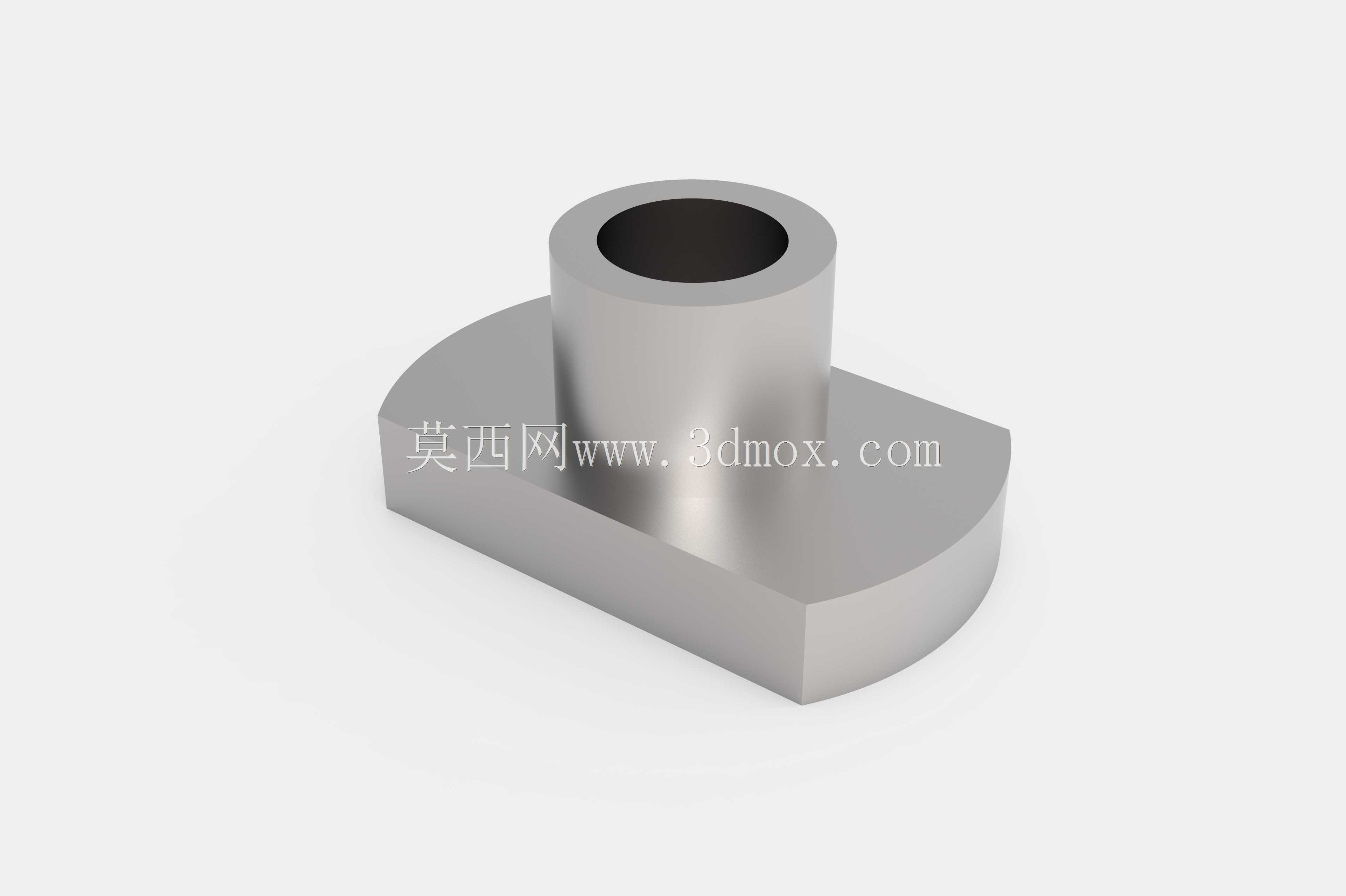

日常做非标设备结构设计时,这类带半圆端的立式中空支座是很常见的支撑连接件,不少小型工装、检测台架、轻型输送线的侧边定位结构里都能见到它的身影。从结构本身来看,底部的安装底座采用直边加半圆端的轮廓设计,并非全圆形或者全矩形,这种设计首先是为了适配安装空间受限的场景——比如设备框架的转角位置,半圆端可以贴合型材的圆弧过渡区,不会像直角矩形底座那样在转角处产生干涉,同时直边段又能预留足够的螺栓安装孔位,保证连接的紧固强度。底座上方垂直设置的中空圆筒,是整个零件的核心功能段,中空的设计一方面是为了穿装导向轴、气路管线或者电路线束,另一方面也能在保证支撑强度的前提下,大幅降低零件自身重量,减少材料消耗,对于批量加工的零件来说,能有效控制生产成本。
从设计思路上拆解这个零件,首先要确定的是底座的安装边界:直边段的长度需要匹配常用的铝型材或者钢板安装面的宽度,半圆端的半径要和上方圆筒的外径形成合理的比例,避免底座边缘距离圆筒外壁过薄,导致压铸或者铣削加工时出现边缘崩缺、受力断裂的问题。通常这类零件的底座厚度会设置在圆筒壁厚的1.5到2倍之间,保证底座和圆筒衔接的根部有足够的强度,承受侧向载荷的时候不会在衔接处产生应力集中断裂。圆筒的内孔尺寸需要根据穿装的部件直径来确定,一般会预留0.2到0.5mm的装配间隙,如果是需要穿装滑动导向轴的场景,内孔还需要预留衬套的安装位,保证长期滑动磨损后可以更换衬套,不用整体更换支座。
实际应用场景里,这类支座常用来做小型气动元件的安装支撑,比如把薄型气缸固定在圆筒上方,气缸的活塞杆从内孔穿过,带动下方的压头完成小件的压装动作,这时候底座的半圆端可以避开旁边的传感器安装位,让整体结构更紧凑。还有在一些小型实验台架上,这类支座可以作为光轴的立式支撑座,内孔装配直线轴承,光轴穿过轴承实现上下滑动导向,底座通过螺栓固定在台面板上,半圆端的设计可以让两个支座并排安装时靠得更近,节省台架的安装空间。
加工工艺层面,这类零件如果是小批量制作,一般采用整块铝锭或者45号钢铣削成型,加工时先铣出底座的轮廓和上下平面,再钻镗内孔,最后对衔接处的圆角做打磨处理,消除应力集中点;如果是大批量生产,会采用压铸工艺成型毛坯,再对内孔和底座安装面做精加工,保证装配精度。需要注意的是,圆筒和底座衔接的位置必须设计合理的铸造圆角或者加工圆角,不能做成直角,否则不管是压铸还是铣削加工,直角位置都会产生应力集中,零件受冲击载荷时很容易从根部断裂。安装尺寸方面,底座上的安装孔通常设置在直边段的两个角位,孔距要符合常用的安装孔位标准,比如适配2020、3030铝型材的孔距要求,不需要额外做转接板就能直接固定,降低装配的复杂度。圆筒的高度要根据实际的支撑需求确定,太高会导致支撑稳定性下降,侧向受力时容易产生晃动,太矮则无法满足穿装部件的行程要求,设计时一般会让圆筒高度不超过自身外径的3倍,保证支撑的刚性。

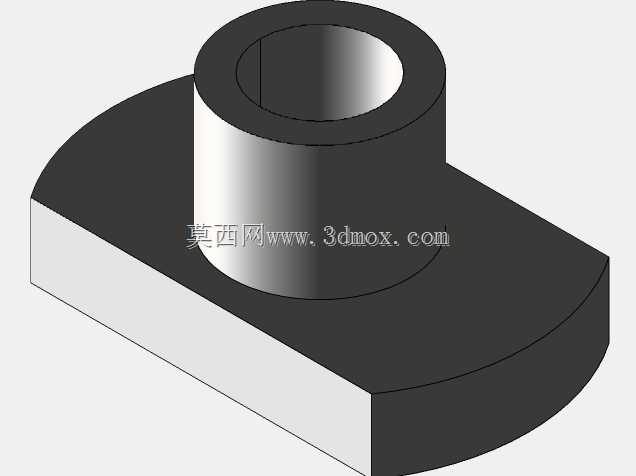

在做三维建模的时候,这类零件的建模逻辑也很有代表性:先绘制底座的截面轮廓,拉伸得到底座基体,再在底座的对应位置绘制圆筒的内外圆轮廓,拉伸凸台得到圆筒主体,最后对衔接位置做圆角处理,对安装孔做切除特征。建模过程中需要注意各个特征的尺寸关联,比如底座半圆端的圆心要和圆筒的圆心重合,保证整体结构的对称性,避免装配时出现偏心问题。如果后续需要做有限元受力分析,还要重点关注圆筒根部的应力分布,根据受力大小调整底座厚度或者圆筒壁厚,必要时可以在根部增加加强筋,但如果是对安装空间有严格要求的场景,加强筋会占用周边空间,这时候就只能通过调整壁厚来保证强度。
