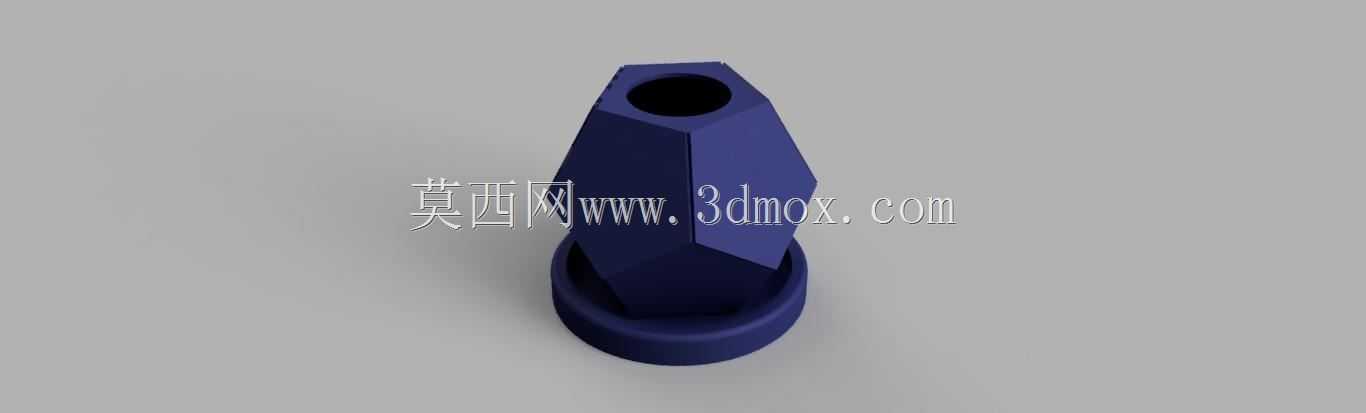

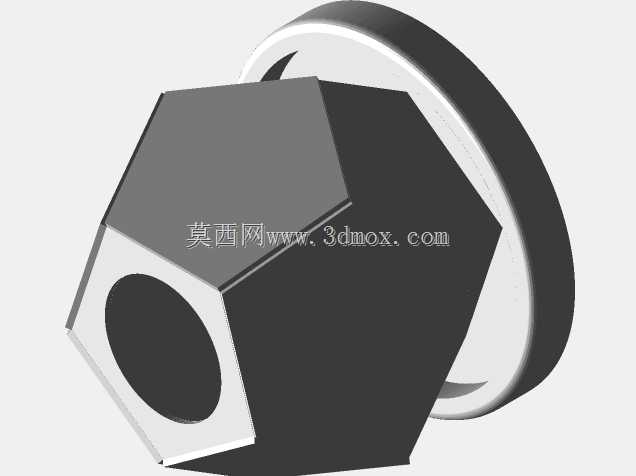

多棱面带底座中空插接式结构件

项目分类:通用机械零部件 发布时间:2024-04-08 ID:746516
  • 多棱面带底座中空插接式结构件
  • 多棱面带底座中空插接式结构件

  这类多棱面带底座的中空插接结构件,在小型非标自动化设备的定位工装、桌面级3D打印制作的教具演示结构、创客DIY的小型连接组件场景中应用十分广泛,日常做小型设备的快拆定位、教学演示的传动连接副、手工拼装模型的承重插接节点时,这类结构的适配性远高于常规圆柱面插接件。从实际使用的功能特性来看,上部的多棱面结构并非单纯的造型设计,每一个平面都可以作为定位基准面,在需要周向防转的插接场景中,不需要额外加装销钉或者键槽,依靠棱面的平面贴合就能传递扭矩,避免插接后出现周向转动松脱的问题;上部的中空通孔是贯穿式设计,既可以穿入线材、细轴类零件,也能作为减重结构降低整体打印耗材的用量,同时中空结构在打印过程中可以减少内部支撑的使用,

  降低后期处理的工作量。下部的环形底座是整个结构的安装支撑边界,底座的外径比上部多棱结构的最大外接圆直径大出15%左右,安装时底座可以完全贴合安装基板的表面,不需要额外加工沉台就能保证结构的直立稳定性,底座的高度设置为整体高度的六分之一,既不会因为底座过高浪费材料,也不会因为底座过薄导致插接受力时出现根部断裂的问题。设计这类结构的时候,首先要考虑的是插接配合的公差带,因为3D打印的成型精度存在层厚带来的误差,多棱面的外接圆尺寸要比配合的内孔尺寸预留0.2-0.3mm的间隙,避免打印后出现过盈量太大无法装配,或者间隙过大出现晃动的问题;棱面的数量选择六棱结构是综合考量的结果,棱数太少的话防转效果差,

  棱数太多的话打印时小角度面容易出现层纹明显、表面粗糙度不达标的问题,六棱结构的每个面的成型角度都在FDM打印的最优成型角度区间内,不需要额外添加支撑就能获得较好的表面质量。中空孔的壁厚设置要均匀,整体壁厚保持在2.5mm左右,这个厚度对于常用的PLA、PETG打印材料来说,既能保证足够的结构强度,承受日常插接、拆卸的冲击力,也不会因为壁厚过大导致打印时出现内部填充不均、冷却收缩变形的问题。底座与上部多棱结构的衔接位置做了R1.5的圆角过渡,避免直角衔接处出现应力集中,在频繁插拔的使用场景下,圆角过渡可以将衔接处的应力分散30%以上,大幅降低结构断裂的风险。从安装边界来看,整个结构的最大外轮廓就是下部底座的外圆,

  安装时只需要在基板上开出与底座外径匹配的定位孔,或者直接将底座粘接在安装平面上,上部的多棱结构不会超出底座的投影范围,不会和周边的其他零部件产生干涉;上部中空孔的轴线与底座的端面保持严格的垂直关系,垂直度公差控制在0.1mm以内,保证穿入孔内的轴类零件或者线材不会出现偏斜,满足小型工装的定位精度要求。在实际的创客项目应用中,这类结构常被用作小型机械臂的连杆连接节点,多棱面可以和连杆上的内六棱孔配合,传递小扭矩的同时实现快拆,不需要额外的紧固件就能完成连杆的长度调整;在教学演示场景中,这类结构可以作为3D打印课程的入门案例,让学习者理解结构设计中公差预留、应力分散、成型工艺适配的核心逻辑,不需要复杂的建模步骤就能完成,同时打印完成后可以直接进行装配测试,直观看到设计参数对实际使用效果的影响。做这类结构的建模时,要注意多棱面的拔模角度设置,沿着插接方向设置1°的微小拔模角,方便打印完成后从构建平台上取下,同时装配时也能起到导向作用,不需要刻意对准就能顺利插入配合孔内;底座的下端面可以设置0.3mm的浅凹槽,打印时第一层的粘附力更稳定,避免打印过程中出现翘边变形的问题,同时安装时凹槽内可以储存少量粘接胶,提升底座和安装面的粘接强度。
