在常规的重载传动工位中,滚动轴承的选型与配套结构设计往往直接决定整套传动链路的运行稳定性,这套带轮系联动的轴承结构,最初是为轻工输送线的张紧轮组配套开发的,适配中等转速、径向载荷占比七成以上的连续运行工况。从实际应用场景来看,这类结构常出现在食品包装线的从动辊支撑、小型输送设备的张紧端、纺织机械的导纱辊安装位,这类场景的共性是安装空间紧凑,同时要求轴承组件能同步承担径向支撑与相邻轮系的传动联动,不需要额外加装独立的传动连接座,能有效压缩整套机构的轴向安装尺寸。
从功能特性上看,这套结构没有采用常规的轴承单独嵌装模式,而是将轴承内圈的定位轴肩、外圈的配合座与相邻的同步带轮安装位做了一体化整合,轴承滚道的承载区做了针对性的偏载优化,对应轮系张紧时产生的附加径向力方向,滚道接触角调整到15度,既能保证纯径向载荷下的低摩擦运行,也能承受轮系张紧带来的少量轴向分力,避免常规深沟球轴承在这类偏载工况下容易出现的滚道点蚀问题。结构的密封端盖和轴承座采用了止口配合设计,配合面的粗糙度控制在Ra1.6,能阻挡输送场景中常见的粉尘、纤维碎屑进入滚道,不需要额外加装外置密封件,适配多尘的生产车间环境。

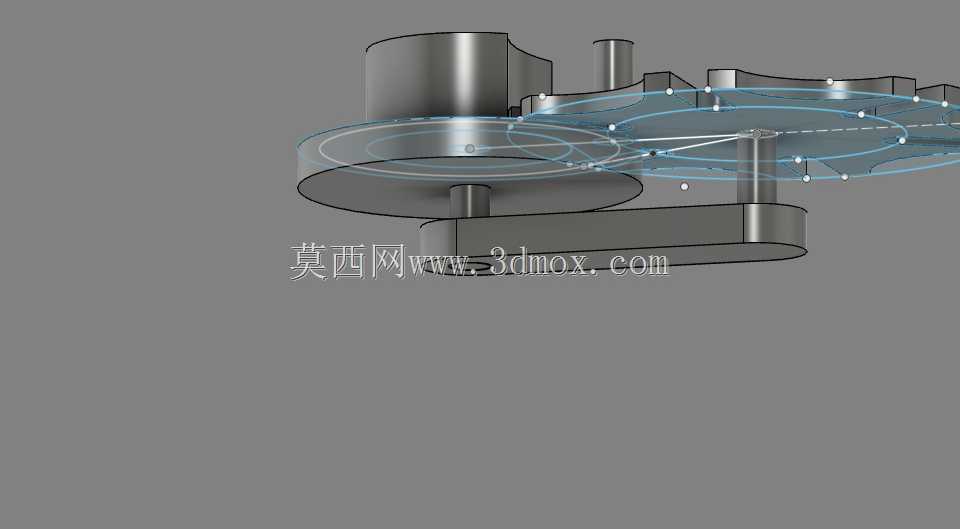

设计思路上,最初的方案是采用标准轴承加独立带轮座的分体结构,实际样机测试时发现分体结构的同轴度误差容易累积,带轮运行时的径向跳动超过0.1mm,导致皮带抖动异响,同时轴向占用空间比设计要求多出22mm,无法适配现有设备的安装腔。后续调整设计时,将轴承外圈的安装座与带轮的支撑法兰做了一体化建模,轴承内圈的定位轴和相邻的传动销轴做了同轴度约束,建模时直接将轴承的滚道中心与带轮的节圆中心设置为重合基准,从根源上消除了分体装配带来的同轴度累积误差,实际加工装配后,带轮的径向跳动可以控制在0.03mm以内,完全满足中高速传动的平稳性要求。
外形尺寸与安装边界方面,整套结构的最大外径对应带轮的齿顶圆尺寸,轴向总长度控制在常规同载荷等级轴承组件的70%左右,安装端的固定孔采用了跨距对称设计,适配现有设备的安装孔位,不需要对原有设备的安装板做二次加工。轴承的内径配合面采用k6公差,与安装轴的过渡配合能保证内圈无相对滑动,外圈与安装座采用J7公差,方便装配时的压装操作,同时能避免外圈在交变载荷下出现蠕变。轮系部分的齿形采用了通用的圆弧齿同步带轮廓,适配市面上常规的同节距同步带,不需要定制特殊规格的传动带,后期维护更换的成本更低。
从实际运行的适配性来看,这套结构在连续8小时运行测试中,轴承外圈的温升不超过25K,远低于通用轴承组件的温升限值,轮系的传动效率可以达到98%以上,没有出现皮带打滑、轴承异响的问题。针对部分需要定期维护的工位,结构上预留了润滑脂加注通道,通道出口直接对准轴承滚道的承载区,不需要拆解整套组件就能完成润滑脂补充,能有效延长维护周期,减少设备停机维护的时间。结构的所有棱角处都做了R1以上的圆角过渡,避免装配时的锐边划伤,同时也能减少应力集中,提升交变载荷下的结构疲劳寿命。
