带一体式密封盖的多孔散热锂电池收纳盒

　　这款锂电池收纳结构，最初是为穿越机户外作业、桌面小型储能测试台的电池规整存放需求开发的，日常使用场景覆盖航模外场携带、实验室桌面电池分类收纳、小型DIY电子设备的内置电池固定舱，解决软包锂电池零散存放易磕碰短路、无固定放置位易滚落挤压的实际问题。整体采用上窄下宽的梯台型腔体结构，底部做了加厚承托边，放置在木质工作台、碳纤维飞行箱隔板这类常见作业平面时，重心落在腔体下部，即使受到侧面轻微碰撞也不会轻易倾翻，避免内部电池甩出造成极片弯折。盒身侧壁均匀排布多组圆形散热通孔，孔位沿腔体高度方向分层交错布置，既不会因为连续开孔大幅降低侧壁结构强度，又能保证腔体内部空气形成对流通道，当存放充放电后带有余温的锂电池时，

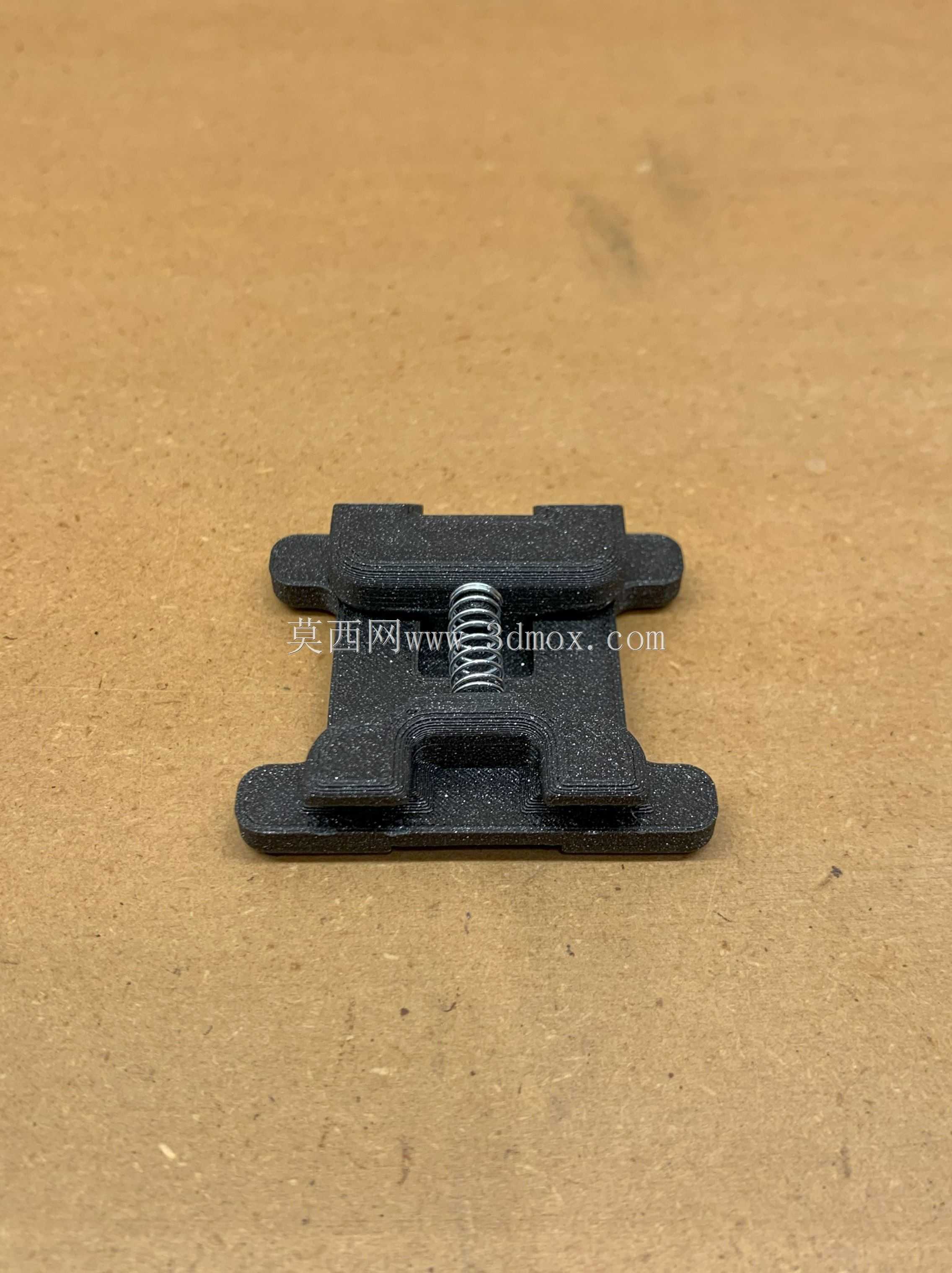

　　热量可以通过侧壁孔洞快速散出，避免密闭空间积热带来的安全隐患。盒盖采用和盒身一体适配的卡扣式结构，不需要额外加装合页或者锁扣，盖体边缘做了和盒身上沿匹配的止口结构，扣合后可以完全覆盖盒口，配合卡扣位的限位凸起，正常携带晃动时不会自行松脱，同时盖体表面做了防滑纹理，手指按压开启时不会打滑。设计阶段特意做了安装边界的适配考量，盒身外侧预留了两组对称的安装固定孔位，可以直接通过M3螺丝将整个电池盒固定在设备机架、航模机身侧板或者工作台侧面的安装板上，不需要额外设计固定转接支架；腔体内部尺寸按照常规规格的2S-4S软包锂电池叠放尺寸预留余量，内壁做了0.2mm的脱模斜度，不管是采用FDM工艺3D打印制作，还是后续开模做小批量注塑生产，

　　都能顺利脱模，不会出现侧壁粘模导致的成品变形。孔位设计时特意避开了内部电池的极片对应位置，即使螺丝拧入过深，也不会触碰到腔体内的电池外壳，避免穿刺风险。盒身的边角全部做了R3的圆角过渡，没有尖锐的直角棱边，一方面是打印或者注塑生产时可以减少应力集中，避免边角位置开裂，另一方面日常拿取时也不会划伤手部或者刮蹭其他设备的线材表面。实际使用测试中，单盒可以容纳3块标准尺寸的1300mAh航模锂电池，扣合盖体后整体晃动时内部电池不会出现大幅度窜动，侧壁的散热孔在电池持续1C放电后，腔体内外温差可以控制在3摄氏度以内，不会出现密闭盒体常见的积热问题。固定孔位的中心距按照常用的20mm铝型材安装孔距匹配，

　　直接可以卡在标准工业铝型材搭建的测试机架上，适配性更强。盖体的卡扣位置做了15度的导向斜角，扣合时不需要精准对位，稍微施加向下的压力就能顺利卡入到位，开启时只需要按压卡扣位置的凸起就能轻松掀开，戴防滑劳保手套操作时也能顺利完成开合动作，不需要借助额外工具。
