在各类旋转传动设备的轴系布局中,联轴器与配套轴是衔接动力输出端与负载端的核心结构,其设计合理性直接决定整套传动链路的运行稳定性与寿命表现。这类结构广泛覆盖输送线驱动单元、中小型机床主轴传动、泵类设备动力衔接、风机叶轮驱动等场景,但凡存在两段独立旋转轴需要同步传递扭矩、同时补偿一定安装偏差的位置,都需要匹配对应规格的联轴器与连接轴组合。
从实际功能特性来看,这套结构首先承担扭矩传递的核心作用,能够将动力端输出的旋转扭矩无明显滞后地传递到负载侧,保证传动比的一致性;其次可补偿安装过程中难以完全避免的径向、角向与轴向偏差,避免轴系因强制对中产生额外的交变弯曲应力,降低轴承、密封件等周边易损件的过早失效风险;部分应用场景下,配套的轴段还需要承担承载叶轮、齿轮、带轮等外接零件的作用,需要兼顾扭矩传递与零件定位的双重需求。
设计这类结构时,首先要结合应用场景的额定扭矩、峰值冲击扭矩确定轴段的最小直径,轴径计算需要综合考虑材料的许用扭转切应力,同时预留足够的安全系数,针对存在频繁正反转、冲击载荷的工况,安全系数需要比平稳传动场景提升40%以上。轴段的长度设计需要严格匹配安装边界,要考虑联轴器的轴向安装空间、外接零件的定位轴肩尺寸、轴承位的配合长度,同时预留密封件、锁紧螺母的安装位置,避免出现装配时零件无法到位、或者运转时零件与周边机架发生干涉的问题。轴上的轴肩设计需要兼顾定位可靠性与加工便利性,定位轴肩的高度需要满足被固定零件的轴向定位要求,同时不能过高导致零件拆卸困难,非定位轴肩的高度需要尽量降低,减少轴径突变带来的应力集中问题。

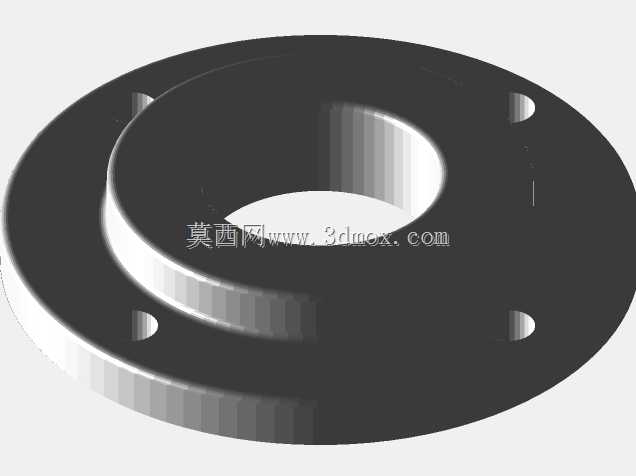

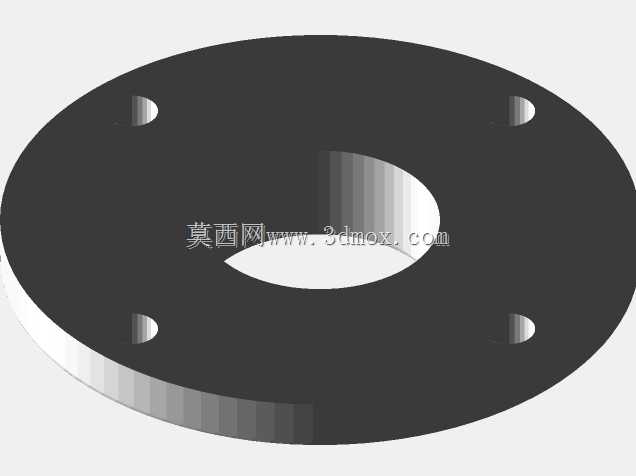

联轴器部分的选型匹配需要和轴段的参数高度适配,首先联轴器的内孔尺寸要与轴端的配合直径匹配,配合公差根据传动精度要求选择,高精度传动场景下可选择过渡配合加键连接,普通传动场景可选择间隙配合加顶丝固定的形式。联轴器的外形尺寸需要控制在安装空间允许的范围内,其最大外径不能与周边的护罩、机架结构发生刮碰,同时要保证联轴器的弹性元件(若有)有足够的形变空间来补偿轴系偏差。轴段上的键槽设计需要对齐统一的周向基准,键槽的宽度、深度要符合对应标准,键的长度要匹配轮毂的宽度,避免键过长突出轮毂或者过短导致接触应力过大。
从安装边界来看,整套结构装入设备后,轴端的伸出长度要满足外接零件的安装要求,联轴器两端的轴段同轴度需要控制在联轴器允许的补偿范围内,即使联轴器具备偏差补偿能力,安装时的初始对中精度也需要尽量提升,这样可以大幅降低运转过程中的弹性元件磨损、振动噪声等问题。轴段的表面粗糙度需要根据配合位置调整,轴承位、联轴器配合位的粗糙度要达到对应配合要求,非配合面的粗糙度可适当放宽以减少加工成本,轴的所有转角位置都需要做倒角处理,既方便装配时零件导入,也能避免锐角划伤操作人员或者损坏密封件的唇边。
在实际应用中,这类结构的失效往往不是因为强度不足,而是设计时忽略了安装偏差的补偿量、或者轴肩过渡位置的应力集中处理不到位,导致长期交变载荷下出现轴的疲劳断裂、联轴器键槽崩裂等问题。设计过程中还需要考虑拆装的便利性,比如轴端预留拆卸螺纹孔、联轴器的安装位置预留拉马的操作空间,方便后期维护时不用拆解周边大量结构就能完成易损件的更换。针对有腐蚀、潮湿环境的应用场景,轴段和联轴器的表面还需要做对应的防锈处理,选择适配的材质避免过早锈蚀导致零件拆卸困难、强度下降。
