3SGTE发动机COP转换适配器固定支架

　　在民用性能车发动机改装与原厂点火系统升级作业中，点火线圈的安装定位精度直接决定点火能量传递效率与高压绝缘可靠性，3SGTE机型作为经典的涡轮增压动力单元，GEN3-4版本凸轮盖的原厂安装位仅适配传统分缸线结构点火组件，换装独立COP点火线圈时，若没有专用的定位转接支架，极易出现线圈安装偏斜、高压端子接触不良、运行中受振动松脱等问题，严重时甚至会引发缺缸、点火能量泄漏击穿周边橡胶密封件的故障。这款适配支架的核心作用，就是在不改动凸轮盖本体结构、不额外打孔攻丝的前提下，完成COP点火线圈组的刚性固定，实现气缸1位置1zz线圈组的精准定位安装。

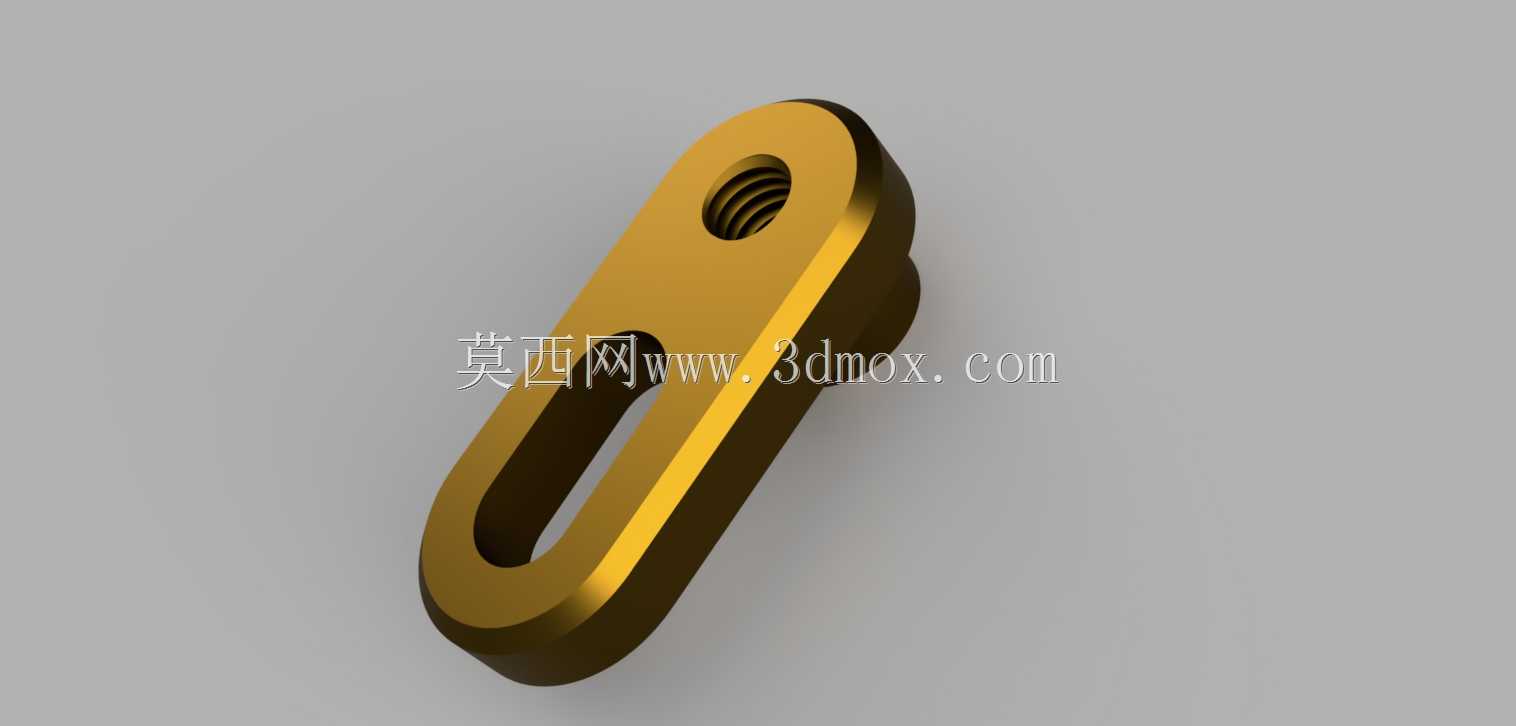

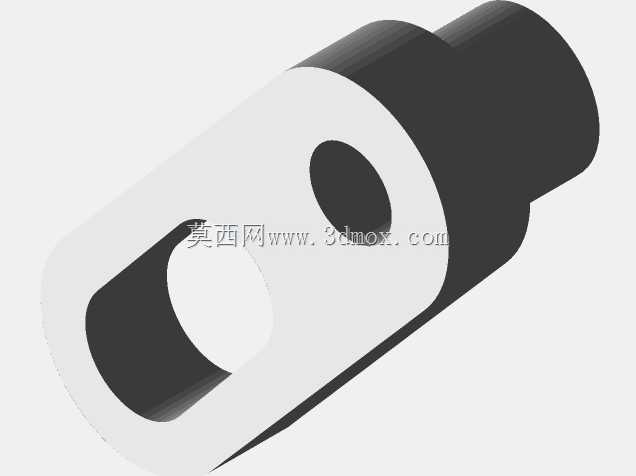

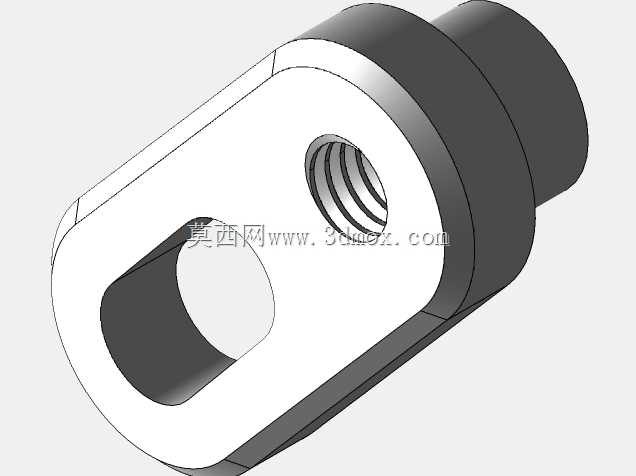

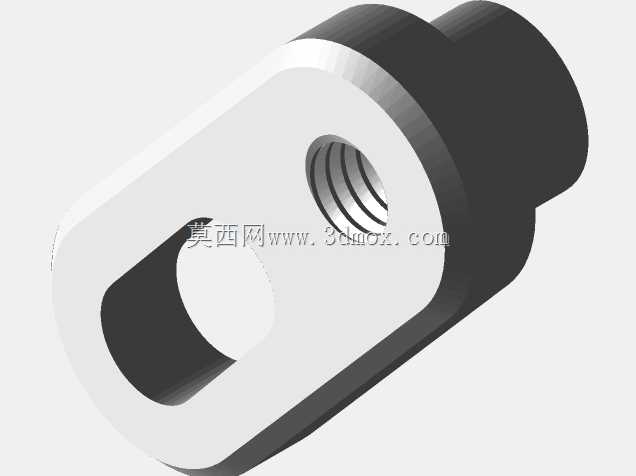

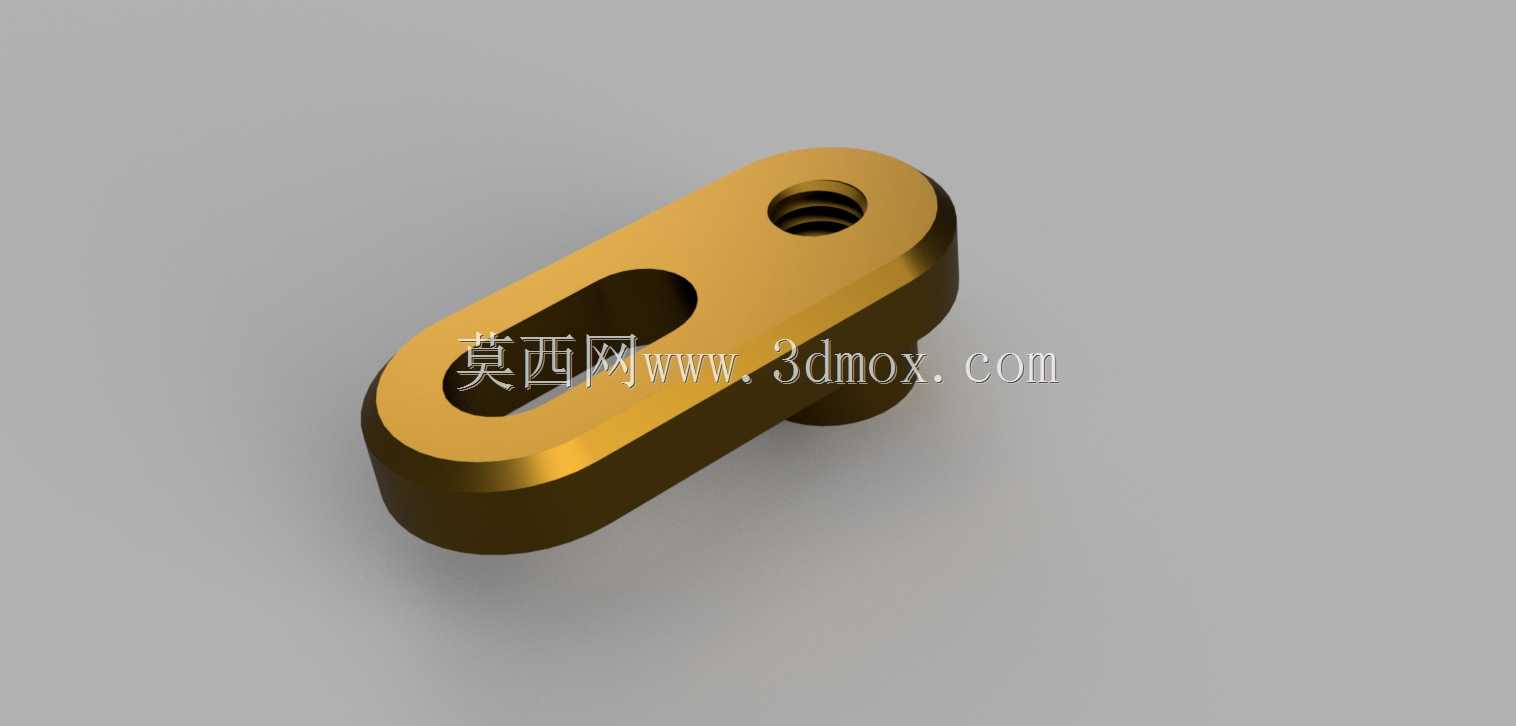

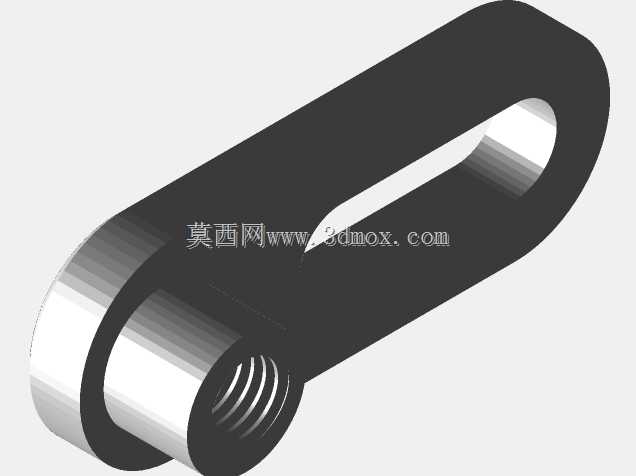

　　从实际安装边界来看，支架整体采用长条形扁平块状结构，主体厚度经过反复校核，既保证了足够的安装刚性，避免发动机高转速运行时支架产生共振，又不会占用过多气门室上方的布置空间，不会与周边的真空管路、燃油管、线束接插件产生运动干涉。支架一端设置有完整的内螺纹安装孔，用于与凸轮盖上的原厂预留螺栓位配合锁紧，另一端设计有长圆形的腰型调节孔，这个结构并非随意设计，而是考虑到不同批次COP线圈的安装公差、以及凸轮盖长期使用产生的微小形变，允许安装时在一定范围内调整线圈的轴向位置，保证线圈中心与火花塞安装孔的同轴度误差控制在0.2mm以内，避免高压端子侧向受力产生磨损。支架下方的定位凸台尺寸与凸轮盖上的原厂定位凹槽完全匹配，安装时可以直接嵌入凹槽实现预定位，无需反复调整对位，大幅降低改装作业的装配难度，也能避免螺栓锁紧时支架产生移位。

　　设计过程中，首先对GEN3-4凸轮盖的安装面进行了完整的点云数据采集，确认安装面的平面度、螺栓孔位坐标、定位槽尺寸公差，所有安装配合面的公差都按照IT7级精度控制，保证支架与凸轮盖贴合面的间隙不超过0.05mm，避免长期使用后杂质、水汽进入贴合面产生腐蚀。支架的边角全部做了R2圆角过渡处理，没有尖锐的棱角，一方面避免安装过程中划伤操作人员的手部、或者割破点火线圈的高压绝缘层，另一方面也能降低应力集中系数，提升支架的抗疲劳强度，应对发动机运行时持续的宽频振动。材质选择上适配常规的6061铝合金加工或者不锈钢粉末冶金成型工艺，表面做硬质氧化处理的话，既能提升耐腐蚀性能，也能增强表面耐磨度，长期在发动机舱高温、高油污的环境下使用不会出现锈蚀、涂层脱落的问题。

　　实际装车验证阶段，这款支架可以实现线圈安装后与火花塞端子的完全贴合，锁紧螺栓的扭矩控制在8N·m即可达到足够的锁紧力，不会因为扭矩过大导致凸轮盖的铝合金螺纹滑牙，也不会因为扭矩不足出现松动。腰型孔的调节行程经过精确计算，既覆盖了所有可能的安装公差范围，又不会因为调节量过大导致线圈偏出合理安装位置，即使是没有丰富改装经验的维修人员，也能快速完成定位锁紧。支架的整体重量控制在极低水平，不会给气门室盖增加额外的负重，也不会改变发动机上部的重量分布，对动力单元的动态平衡没有任何负面影响。不同于市面上常见的通用型转接支架，这款支架完全针对3SGTE机型GEN3-4凸轮盖的结构做了适配，没有多余的冗余结构，所有的结构设计都服务于安装定位的核心需求，没有为了视觉效果增加无意义的造型凸起或者镂空，保证结构强度的同时做到了体积最小化，安装后不会遮挡气门室盖上的机油加注口、气门室盖螺栓等需要定期维护的部位，后续做常规保养、调整气门间隙时不需要拆卸支架，大幅降低后续维护的工作量。
