泳池清洁设备用摄像头传动替换件

　　泳池水下清洁作业的工况远比常规地面清洁设备严苛，水体中残留的消毒药剂、细小泥沙颗粒、长期浸泡的腐蚀环境，都会让设备内部的传动配合零件出现异常磨损，尤其是负责摄像头转向、定位的传动啮合部件，一旦磨损超差就会出现摄像头转动卡滞、定位偏移，直接导致清洁设备无法精准识别池壁污渍、规划清洁路径，很多时候整套设备功能失效仅仅是因为这一个小零件的磨损，直接更换整台设备的成本极高，单独替换磨损零件是运维中最具性价比的方案。

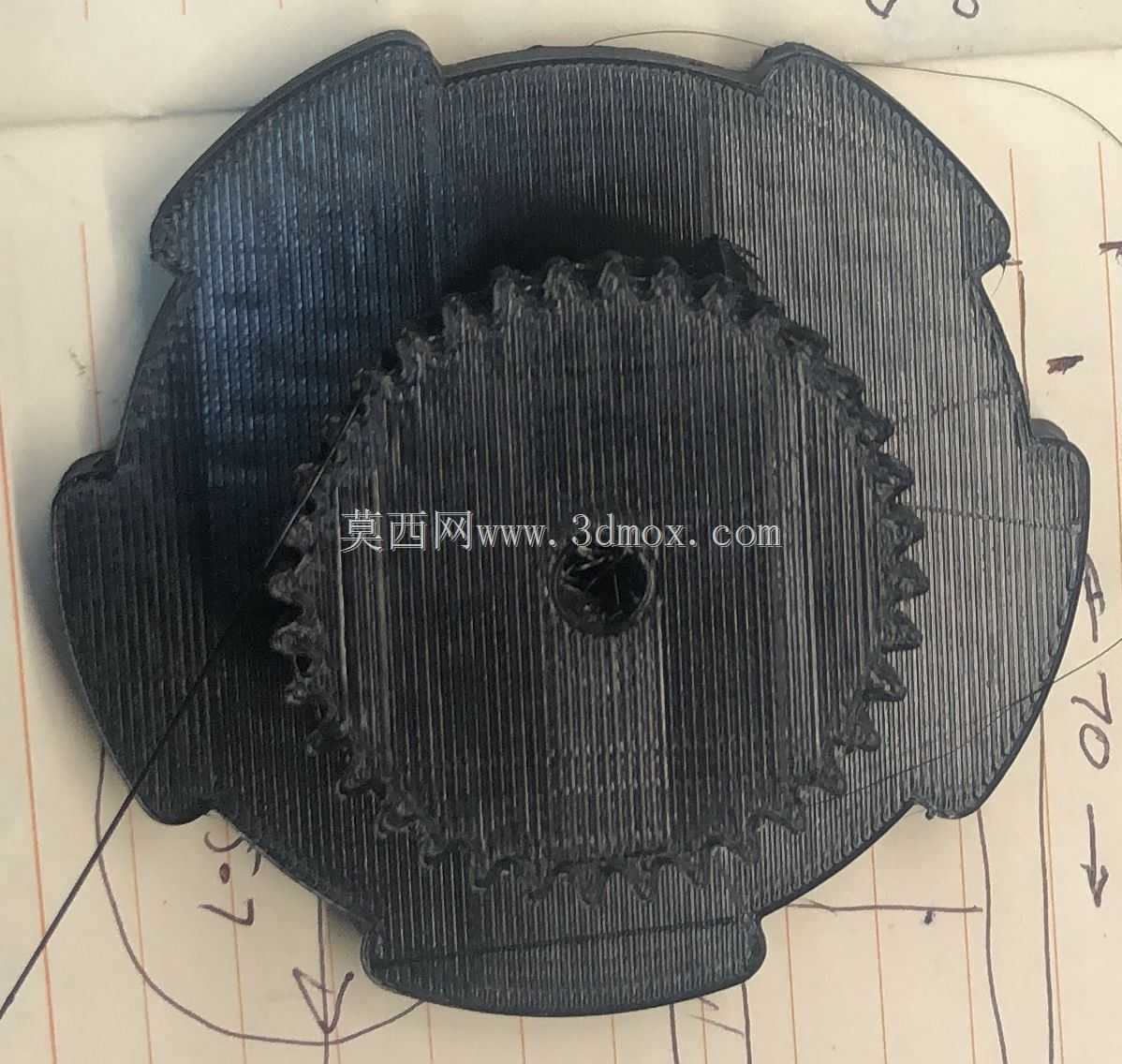

　　这个替换零件的核心功能是承接摄像头模组的转动传动，通过外周的齿形结构和设备内部的驱动齿轮啮合，传递转动扭矩带动摄像头完成水平方向的角度调整，中间的定位孔用于和摄像头模组的转轴配合，保证转动过程中摄像头的同轴度，避免转动时出现画面抖动、偏移的问题。零件的外轮廓做了异形切边设计，不是规则的圆形结构，这是为了适配原有设备内部的安装腔体边界，避免转动过程中和周边的密封结构、走线槽发生运动干涉，同时切边结构也能在安装时起到定位防呆的作用，不会出现装反、错位的问题。

　　设计这个零件的时候，首先要还原原有磨损件的实际啮合参数，齿形的模数、齿顶圆、齿根圆尺寸必须和原有驱动齿轮完全匹配，不然会出现啮合间隙过大、传动打滑，或者间隙过小、转动卡滞磨损加剧的问题。中间的安装孔公差要控制在合理范围，既要保证和摄像头转轴的配合紧密，不会出现转动时的相对滑动，也要方便拆装替换，不需要额外的专用工具就能完成更换。零件的整体厚度要和原有安装腔的轴向间隙匹配，过厚会导致装配后轴向压紧，转动阻力过大，过薄则会出现轴向窜动，导致齿轮啮合错位，加速齿面磨损。

　　从实际使用场景出发，这个零件采用3D打印制作的时候，要优先考虑材料的耐磨性能和耐水腐蚀性能，因为长期在水下工作，普通的打印材料容易吸水膨胀，导致尺寸变化影响配合精度，同时泥沙颗粒进入啮合齿面的时候，材料需要有一定的韧性，不会因为硬颗粒的挤压出现齿面崩裂。零件的表面不需要做额外的光滑处理，齿面的打印精度只要满足啮合要求即可，过高的表面精度反而会提升制作成本，对于这种替换件来说，满足功能需求是第一位的。

　　安装的时候需要注意，要先清理干净安装腔内部残留的磨损碎屑、泥沙污渍，避免杂质进入新的啮合齿面造成二次磨损，装配完成后要手动转动摄像头模组，检查全程转动是否顺畅，有没有卡滞点，确认齿面啮合全程都能平稳接触，没有局部咬齿的问题，再回装设备的密封结构，保证腔体的防水性能不会因为零件替换受到影响。实际测试中，这个替换件安装后可以完全恢复摄像头的转动功能，转动阻尼和原厂零件基本一致，不会出现转动过松或者过紧的问题，能够满足泳池清洁设备长期水下作业的使用需求，解决了原厂零件单独采购难、采购周期长的问题，对于设备运维来说实用性很强。
