nidec电机配套反作用轮安装固定夹具

　　在小型精密传动测试、微纳卫星姿控组件地面验证、小型伺服驱动系统装配调试这类场景里，电机与反作用轮的同轴固定一直是容易被忽略却直接影响测试精度与装配良率的环节。这套夹具的核心作用，就是为nidec系列小型电机及配套反作用轮提供刚性安装基准，避免装配过程中电机输出轴与反作用轮内孔出现偏斜，同时抵消反作用轮启停、变速过程中产生的反扭矩，保证整套组件运行时的安装基准稳定，不会因为反作用力出现支架形变、组件移位的问题。

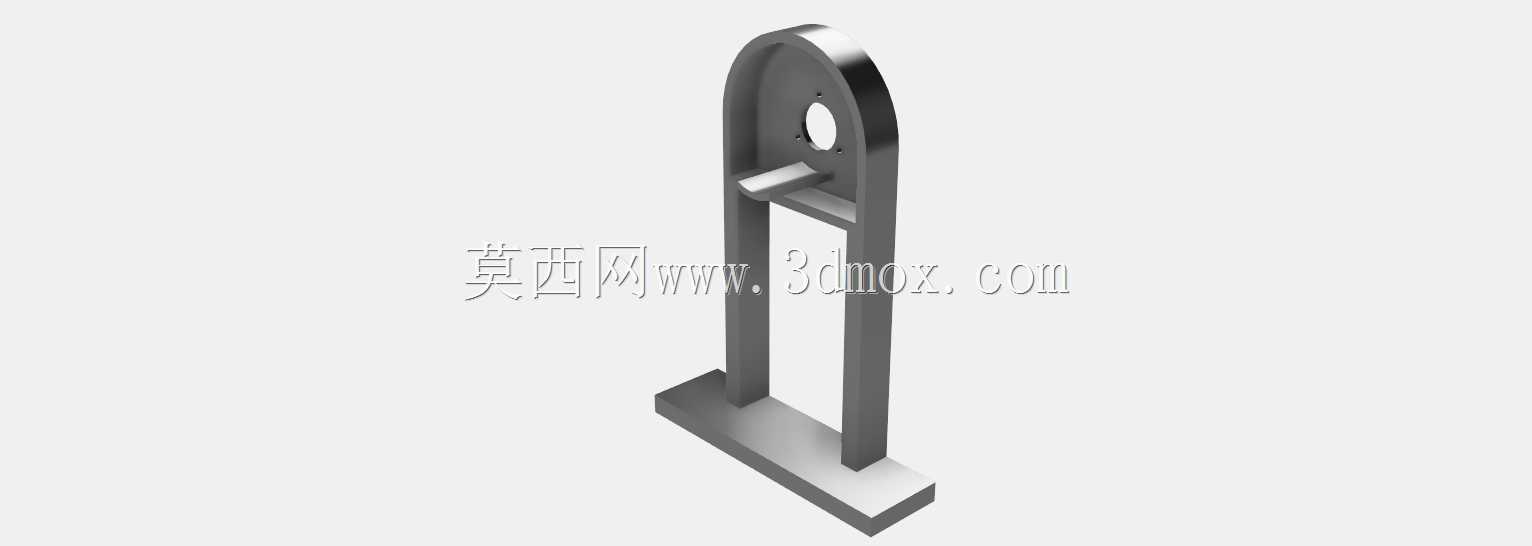

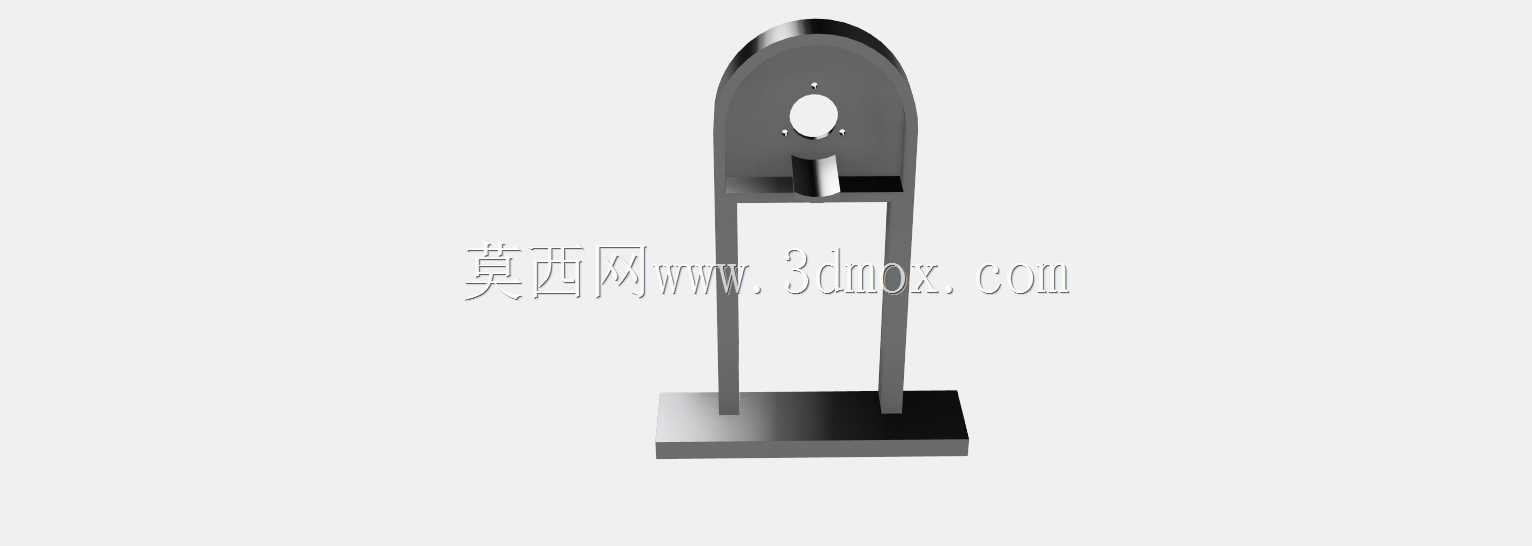

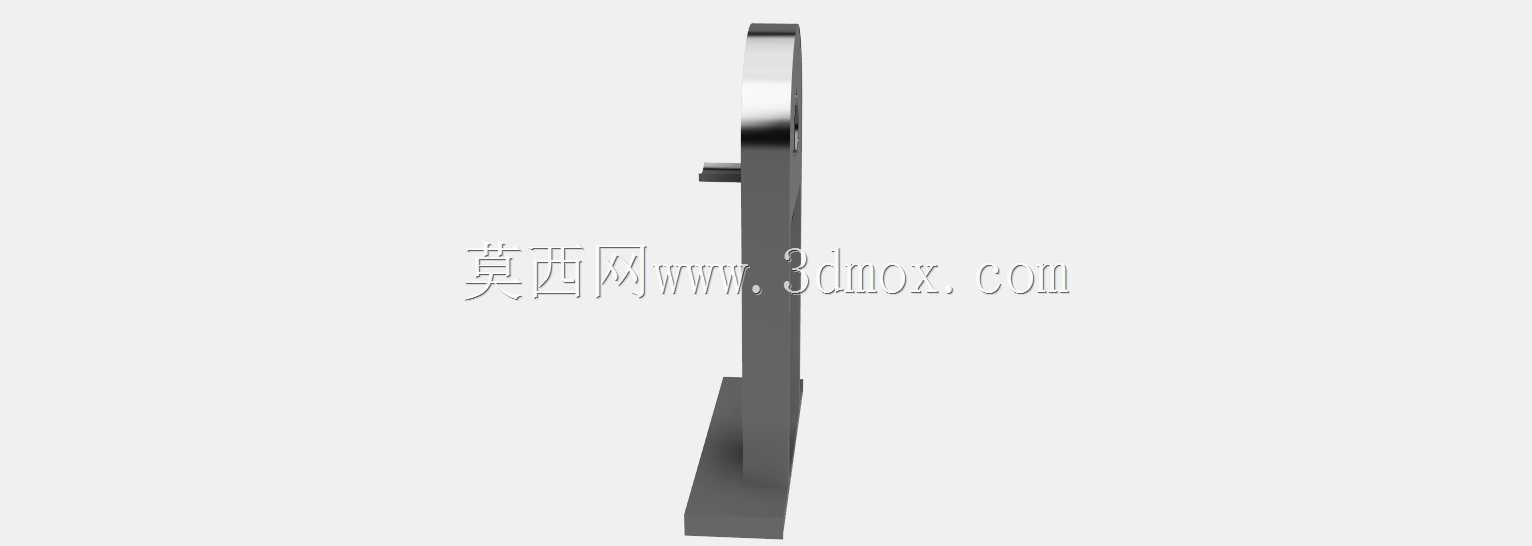

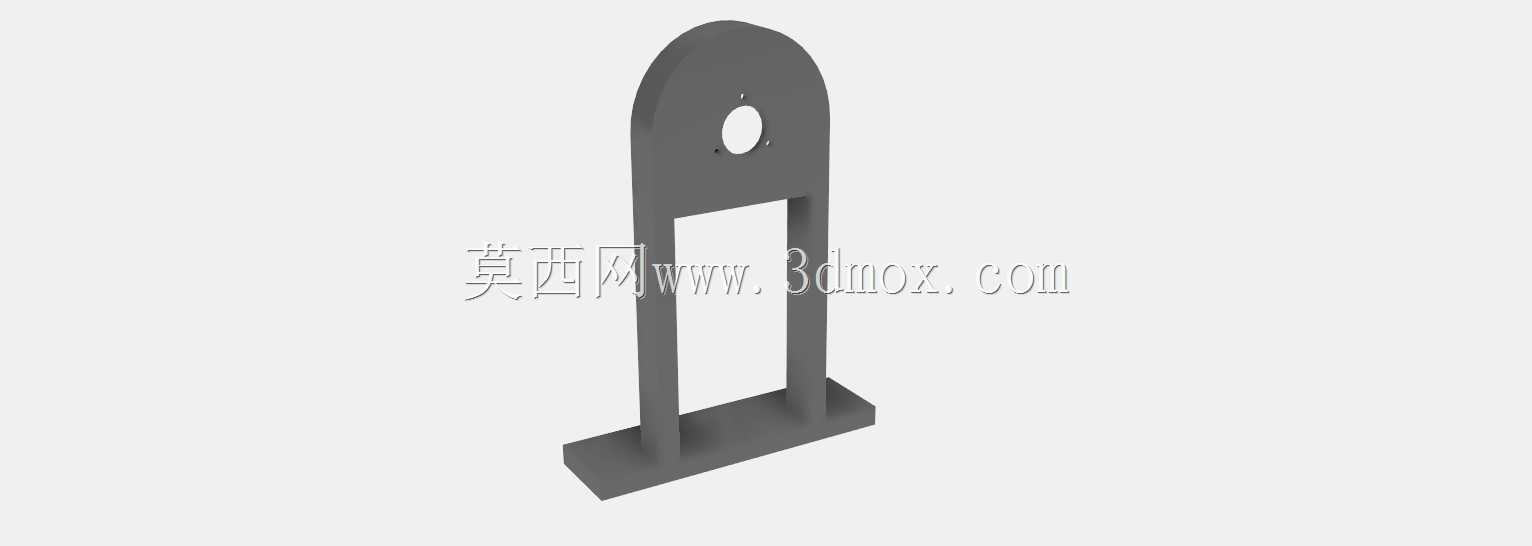

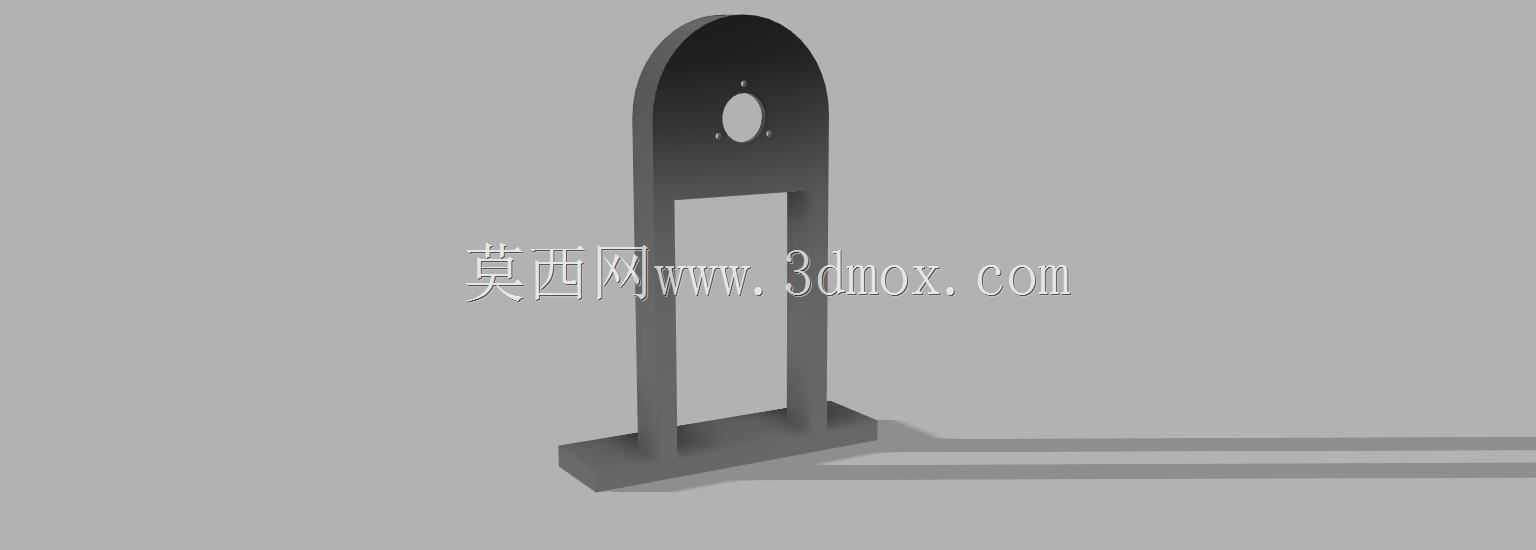

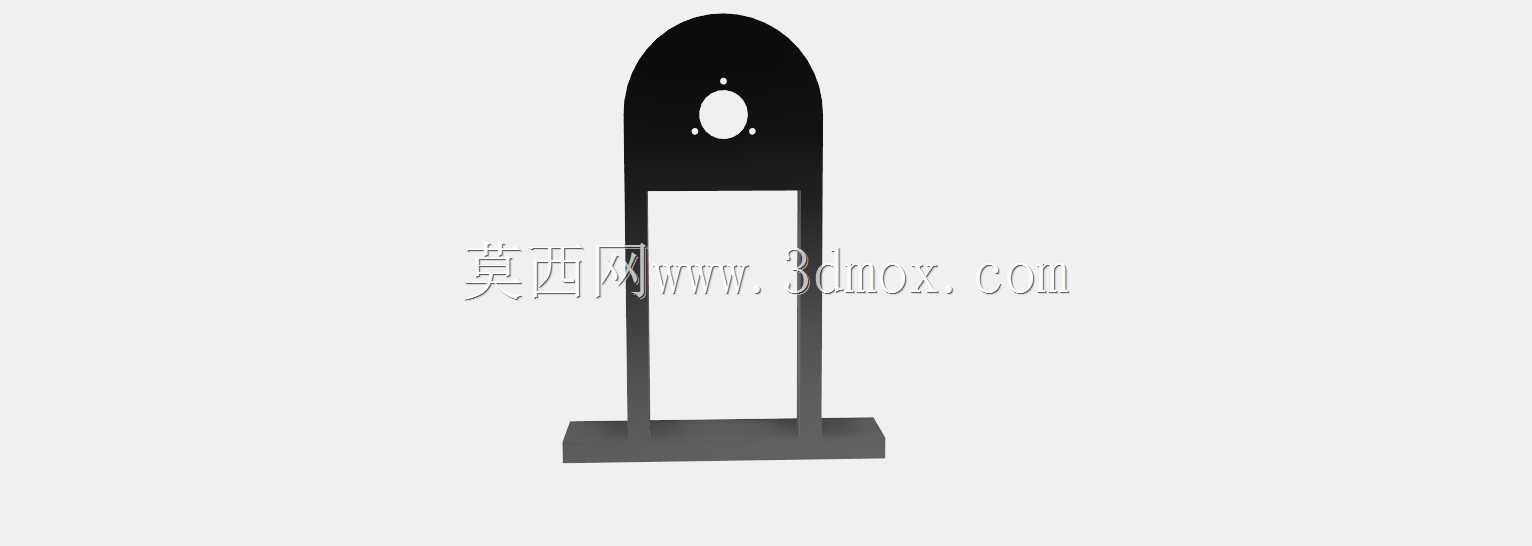

　　从结构设计逻辑来看，整套夹具采用一体式立式支撑结构，底部为平直的矩形安装底板，底板上预留的安装位可以直接通过螺栓固定在光学平台、测试台架或者设备安装基面之上，底板的平面度设计要求满足常规精密装配的平面公差需求，不需要额外加工调整垫就可以保证安装基面的水平度。底板向上延伸出两根平行的竖向支撑肋，两根肋板之间预留出足够的镂空空间，一方面是为了给电机接线、反作用轮的侧边检测传感器留出安装与走线空间，另一方面可以在保证结构刚性的前提下尽可能降低夹具自身重量，减少台架的额外负载。支撑肋顶部连接拱形的头部安装板，安装板中心开设的圆形通孔与电机安装止口尺寸匹配，孔周预留的小孔对应电机端盖的固定螺孔位置，安装时可以直接将电机从后侧嵌入止口，用螺栓穿过预留孔完成锁紧，不需要额外设计转接板，就能保证电机输出轴的轴线与夹具安装基面保持垂直。

　　实际使用过程中，这套夹具的安装边界需要提前匹配台架预留空间：底部矩形底板的长宽尺寸适配标准间距的安装孔位，竖向支撑的高度刚好让反作用轮安装完成后，轮体底部与安装基面之间留出足够的安全间隙，不会出现轮体旋转时剐蹭基面的问题；顶部拱形板的圆弧过渡设计，一方面可以消除直角位置的应力集中，避免长期承受反扭矩时出现支撑肋根部开裂的问题，另一方面圆弧轮廓不会干涉反作用轮外缘的动态运行，即使反作用轮做小幅的动平衡调整，也不会和夹具结构产生磕碰。

　　不同于通用型的可调式电机支架，这套夹具是针对nidec对应型号电机与配套反作用轮的尺寸做的适配设计，不需要额外的调节结构就可以保证同轴度，装配时只需要完成基面固定、电机锁紧、反作用轮与输出轴连接三个步骤，就可以完成整套组件的安装，大幅减少装配时的调整时间。结构上没有多余的活动部件，长期使用不会出现活动连接位置的间隙松动问题，在长期反复启停的测试场景里，能够持续保持安装精度，不会因为连接间隙导致测试数据出现偏差。针对反作用轮运行时产生的周向反扭矩，两根竖向支撑肋的截面尺寸经过受力校核，能够覆盖对应型号反作用轮最大输出扭矩下的抗弯强度需求，不会因为长期承受交变扭矩出现支撑结构的塑性形变。顶部安装板的止口配合公差采用过渡配合设计，既可以保证电机安装时的定位精度，又不会因为配合过紧导致电机拆装困难，日常维护更换电机时不需要借助专用工具就可以完成拆装操作。

　　在走线布局上，两根支撑肋之间的镂空区域宽度足够容纳电机的动力线、编码器线，布线时可以直接将线缆从镂空位置引出，不会出现线缆被旋转的反作用轮剐蹭的风险，同时也方便在镂空位置加装扭矩传感器、转速检测元件，不需要对夹具做二次加工就可以拓展测试功能。底板上的安装孔采用长圆孔与圆孔组合的设计，即使台架上的安装孔位存在小幅的位置偏差，也可以通过长圆孔完成位置微调，降低台架加工的精度要求，提升夹具的适配性。整套结构的所有棱角位置都做了倒角处理，装配操作时不会出现锐边划伤操作人员的问题，符合机械装配的安全设计要求。
