多特征组合式立体几何练习构件

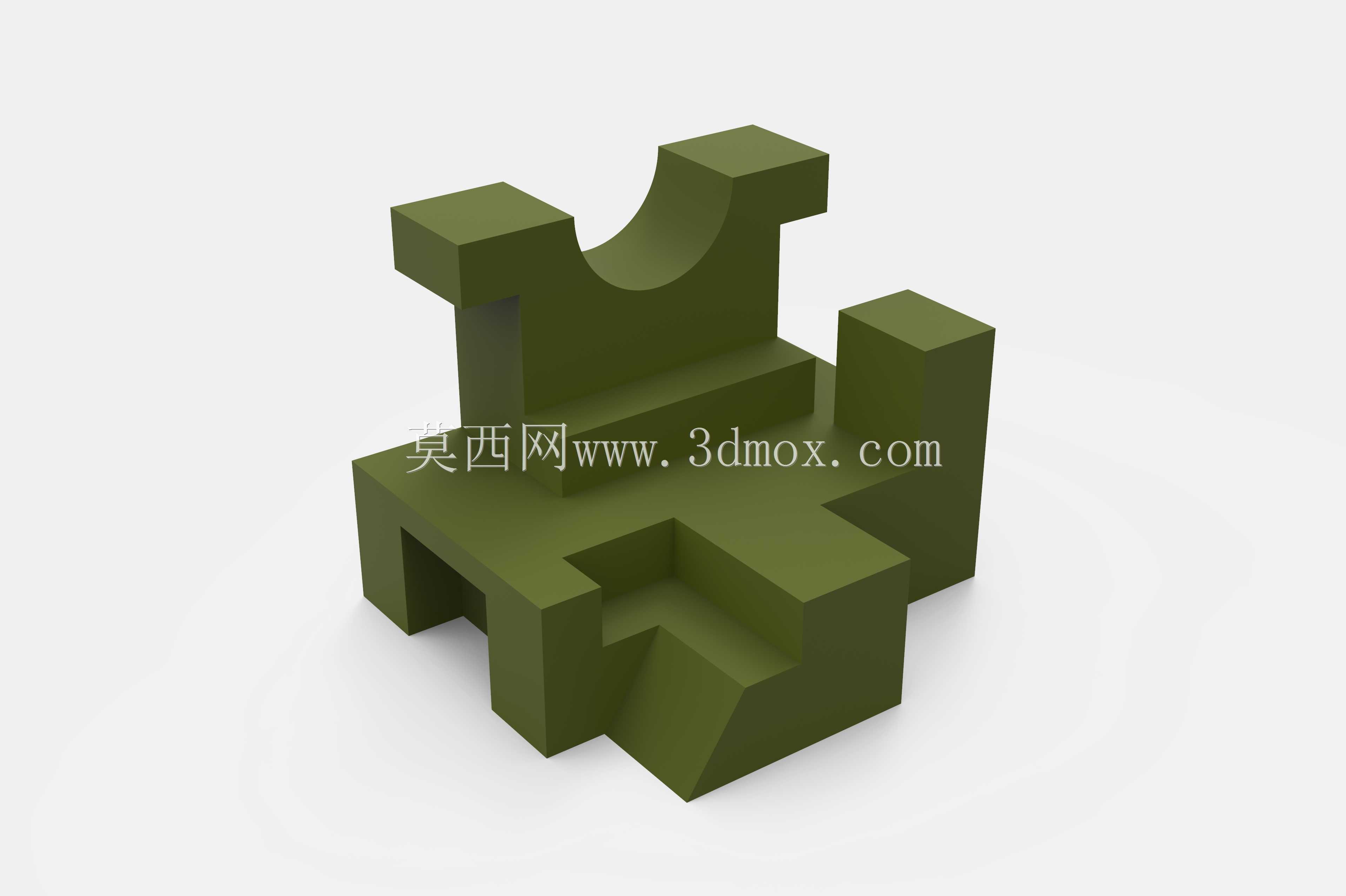

　　这类多特征组合的立体几何构件，主要面向机械设计入门阶段的构型训练场景，在职业院校机械类专业的制图测绘课程、企业新入职结构工程师的建模实操考核中应用十分广泛，能够帮助练习者快速建立三维空间投影思维，掌握从二维视图到三维实体的转换逻辑，也可作为建模软件基础操作的实训载体，覆盖拉伸、切除、倒角、基准建立等多个常用建模指令的操作练习。从实际功能特性来看，该构件整合了多种典型机械结构特征：上部设置的半圆弧凹槽，可模拟轴类零件的支撑定位面结构，练习曲面与平面衔接处的尺寸标注与公差配合逻辑；下部开设的矩形通槽，对应设备中常见的卡槽安装结构，能够帮助练习者理解槽类特征的加工余量预留、装配间隙控制要点；侧部延伸的凸台结构，模拟零部件的定位止口设计，

　　可用于练习凸台与相邻构件的配合面平面度要求、安装孔位的同轴度控制逻辑；斜切面特征则对应零件的倒角、避空设计需求，帮助练习者掌握斜面加工的角度标注、装配时的干涉检查方法。设计思路上，该构件没有采用复杂的曲面或特殊工艺结构，而是将机械领域最常见的凸台、凹槽、通槽、斜面、圆弧面等特征进行模块化组合，每个特征都对应实际工业零件中的常见结构，既保证练习难度循序渐进，又能让练习者在建模过程中对接真实的工业设计逻辑，避免脱离实际的纯几何练习。建模过程中需要先确定整体基准坐标系，以底部平面为第一安装基准面，先构建主体方块的基础轮廓，再依次添加上部凸台、切除圆弧凹槽、加工下部通槽、切削侧部斜面，每一步特征的添加都需要对应明确的尺寸约束，

　　避免出现过定义或欠定义的情况，这也对应实际零件设计中基准先行、特征逐步叠加的设计流程。从安装边界来看，该构件的底部为平整安装面，整体外轮廓为规则的类矩形结构，无超出主体轮廓的外伸薄弱结构，放置在实训平台或检测台面上时稳定性较好，不会因为重心偏移出现倾倒问题；各特征的相邻面之间均设置了合理的过渡结构，没有尖锐的应力集中棱角，既符合实训操作的安全要求，也对应实际零件设计中减少应力集中的工艺原则。在实际实训应用中，练习者完成三维建模后，还可基于该模型生成对应的二维工程图，练习三视图投影、剖视图绘制、尺寸标注、形位公差标注等技能，也可导入装配环境中，与其他标准件、练习构件进行虚拟装配，练习干涉检查、装配约束添加、爆炸图生成等操作，

　　覆盖从零件设计到装配出图的完整基础流程。这类练习构件虽然不直接作为工业设备的功能零件使用，但其整合的各类特征都是通用机械零部件中最常见的结构形式，掌握这类构件的建模与测绘方法，能够为后续设计复杂传动零件、支撑构件、安装座类零件打下扎实的空间构型基础，也能帮助从业者快速熟悉不同建模软件的操作逻辑，提升三维设计的效率与准确率。在结构细节处理上，该构件的各个特征之间的尺寸比例经过合理设置，圆弧凹槽的半径与上部凸台的宽度匹配，下部通槽的深度与主体高度的比例符合常规卡槽零件的设计比例，侧部斜面的角度设置在常规加工可实现的范围内，不会出现工艺无法实现的极端角度或尺寸，让练习者在练习过程中就能建立工艺可行性的设计思维，避免设计出无法加工的结构。
