U型槽内嵌斜面几何练习构件

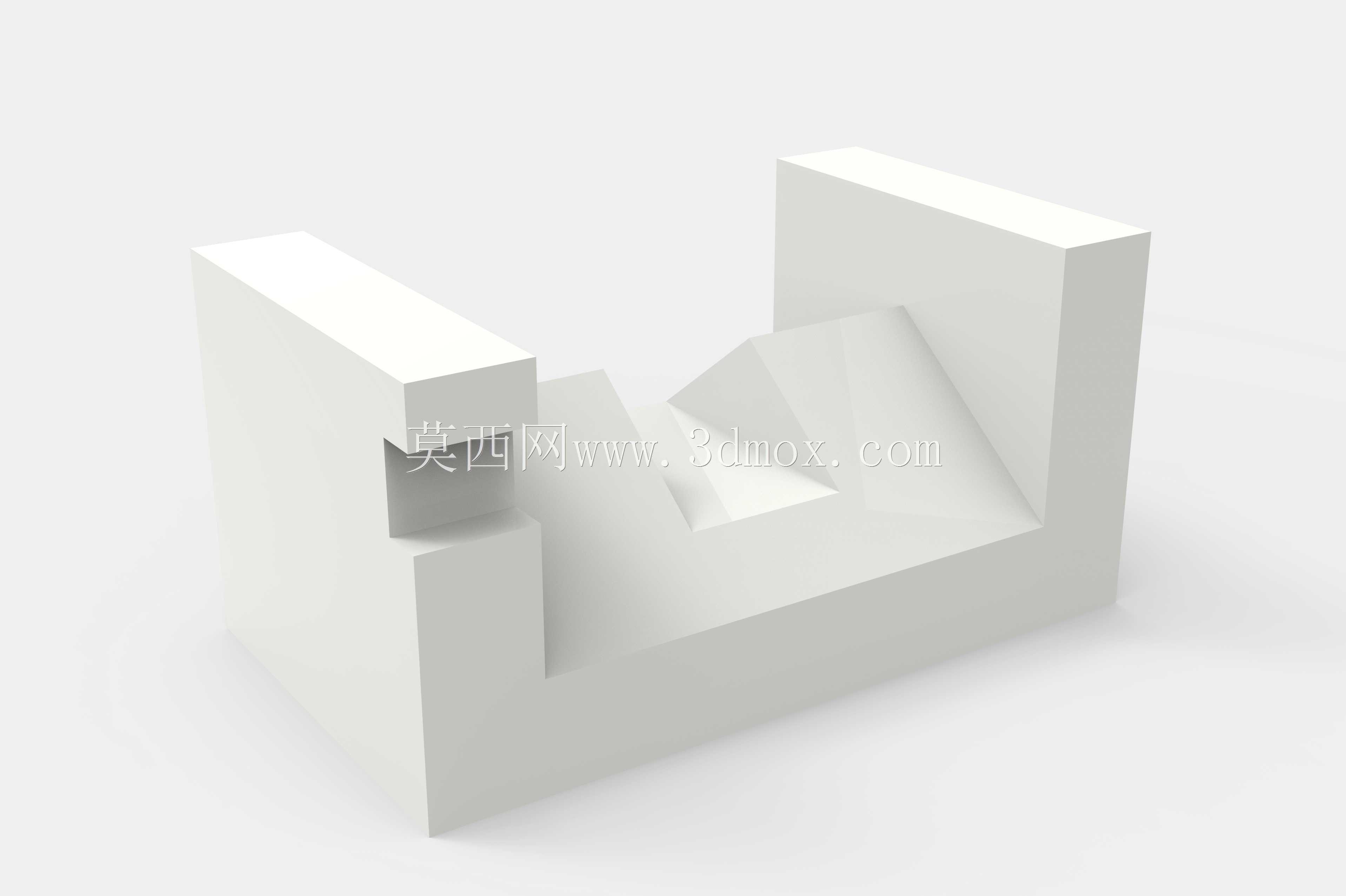

　　这类几何练习构件常出现在机械制图实训、三维建模技能考核场景中，作为结构设计入门阶段的实操训练载体，帮助从业者掌握基础特征的组合构建逻辑，熟悉拉伸、切除、拔模等基础建模指令的配合使用方式。从实际结构来看，构件主体为U型敞口槽结构，两侧立板与底部基板为一体化成型结构，立板顶部做了直角切边处理，避免尖锐棱边带来的加工划伤风险，同时也能在实训装配对接时减少对位干涉。槽体内部居中位置设置了带双斜面的凸起结构，两个斜面分别朝向槽体的两个敞口端，斜面与槽底、立板内壁之间均做了平滑过渡处理，没有多余的碎面或锐角结构，符合常规机械加工的工艺要求，不会出现铣削加工时的刀具碰撞死角。

　　从安装边界来看，构件整体为对称式布局，底部基板为平整矩形平面，可直接放置在检验平台、工装夹具的定位面上，不需要额外设计适配安装座，两侧立板的外侧面为垂直于底面的平整基准面，可作为打表找正的定位基准，方便实训过程中快速完成装夹固定。外形尺寸方面，整体长宽高比例遵循常规实训教具的适配范围，长度方向尺寸略大于宽度方向，立板高度约为整体高度的三分之二，内部斜面凸起的高度不超过立板顶面，避免超出槽体轮廓造成外部干涉，槽体内部的空腔宽度预留了足够的操作空间，方便后续在实训中拓展添加配合零件，比如滑块、定位块等附属构件，完成组合机构的拓展练习。

　　设计思路上，这类构件没有冗余的装饰结构，所有几何特征都服务于建模技能训练目标：U型槽结构用来练习基础拉伸与切除特征的布尔运算，顶部切边用来练习边线切除的尺寸约束逻辑，内部双斜面凸起用来练习拔模、放样或者斜面拉伸的特征构建方法，同时对称式的结构布局也能训练从业者的基准选择意识，从建模初期就确定中心对称基准面，减少后续特征的尺寸约束错误。在实际教学场景中，这类构件还能用来训练工程图的绘制能力，从业者需要根据三维模型导出三视图，标注斜面的角度、槽体的深度、立板的厚度等关键尺寸，练习形位公差的标注逻辑，比如立板侧面相对于底面的垂直度、斜面相对于槽底的倾斜度等，掌握从三维模型到二维工程图的转换流程。

　　从加工适配性角度看，该构件的所有特征都适配常规的铣削加工工艺，没有特殊的曲面或者深腔结构，不需要定制特殊刀具，普通立式铣床或者加工中心即可完成加工，加工过程中只需要一次装夹就能完成底面、立板、内部斜面的全部加工工序，减少二次装夹带来的定位误差，这也符合实训教具的低成本加工要求，不需要复杂的工艺编排就能完成实物制作，方便学员对照三维模型完成实物加工的全流程练习。构件的棱边除了功能要求的直角定位边之外，其余非定位边都做了微小的倒角处理，既不会影响尺寸测量的精度，也能避免加工后毛刺划手的问题，符合机械零件的常规设计规范，能让学员在入门阶段就养成良好的结构设计习惯，避免出现只关注几何形状、忽略工艺细节的问题。
