带球形端头的铰接式锁固连接构件

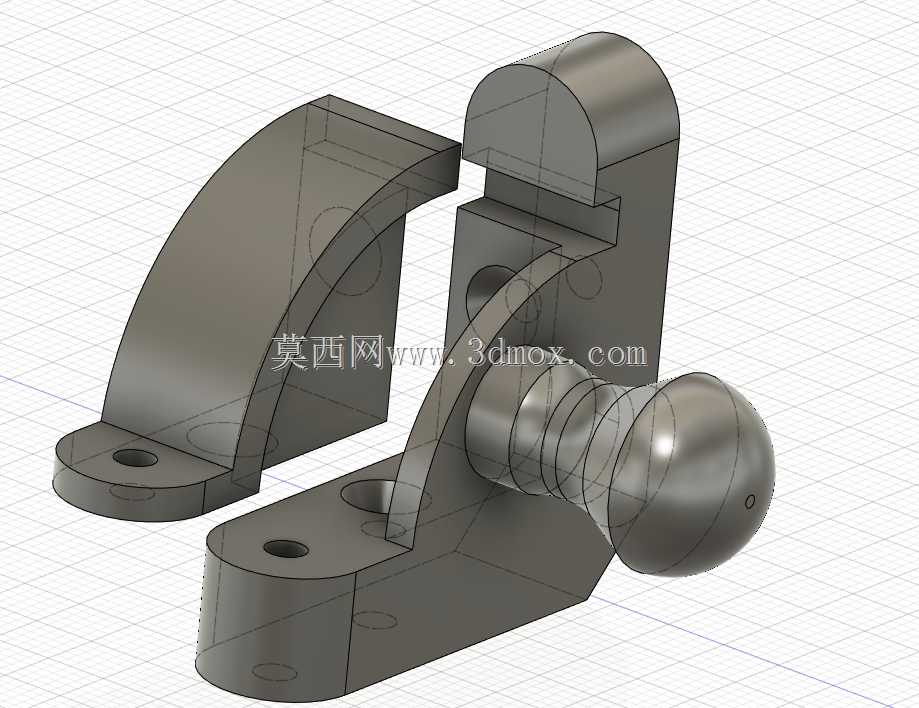

　　该构件属于机械传动与锁止系统中的铰接连接类部件，核心应用场景覆盖小型设备舱门快锁结构、工装夹具快速定位模块、非标自动化设备的活动端限位连接，也可适配户外便携装备的折叠部位锁止需求，在需要频繁开合、快速对位且承受一定径向载荷的连接节点中，能替代传统螺栓铰接加插销锁止的组合结构，减少零件数量同时提升操作便捷性。从功能特性来看，构件分为固定支座与活动锁销两个核心部分，固定支座采用双立板带圆弧让位槽的结构，底部设置两个同轴安装孔，可通过螺栓直接固定在安装基面，立板上的圆弧槽与活动锁销的圆柱段配合，既可以为锁销提供转动导向，也能在锁止状态下承受横向剪切力，避免锁销受载变形。活动锁销一端为球形端头，表面做了多段环形凹槽设计，

　　既可以减少锁销与配合件的接触面积降低滑动摩擦，也能在推入配合孔时通过环形槽容纳少量润滑脂，长期使用无需频繁维护；球形端头的设计主要是为了在对位存在微小偏差时，依靠球面导向自动滑入配合孔，降低操作时的对位精度要求，适合需要盲操作或者快速拆装的使用场景。设计思路上，整体采用对称式受力结构，固定支座的两个安装孔中心距经过载荷校核，当锁销承受垂直于轴向的冲击载荷时，两个安装点的螺栓受力均匀，不会出现单侧应力集中导致的支座断裂问题；立板与底座的过渡位置设置了圆角加强结构，没有采用直角过渡，避免铣削加工时的应力集中，同时提升铸件或者3D打印成型时的结构强度，减少成型缺陷。活动锁销与支座的铰接位置采用间隙配合，配合公差控制在H8/f7区间，

　　既保证转动时无卡滞，也不会因为间隙过大导致锁销晃动，影响锁止精度。从安装边界来看，固定支座的底座为矩形平板结构，两个安装孔为沉头孔设计，适配M4规格内六角螺栓，安装时沉头孔可将螺栓头完全埋入底座平面，不会突出表面干涉其他部件运动；支座整体的高度方向尺寸控制在安装基面以上42mm范围内，横向最大宽度为38mm，安装时需要在支座侧面预留至少15mm的操作空间，方便手动推动锁销完成锁止与解锁动作。活动锁销的最大行程为18mm，完全伸出时球形端头超出支座前端面22mm，完全缩回时端头不会超出支座的圆弧槽范围，不会影响被连接部件的开合转动。锁销的球形端头直径为12mm，配合的锁孔直径设置为12.2mm即可满足使用要求，

　　锁孔深度不小于15mm就能保证锁止后的连接强度，承受不超过500N的横向剪切载荷不会出现脱开问题。在实际选型应用时，需要注意该构件适合轻载工况下的快速连接，不适合作为重载承重结构的主连接部件，若应用在有振动的设备上，可在锁销尾部加装轻质复位弹簧，实现解锁后自动回弹，避免设备运行过程中锁销因为振动自行滑出导致连接失效。建模过程中，所有配合面都做了拔模角度处理，若采用注塑工艺生产，拔模角度设置为1.5度即可顺利脱模，若采用金属机加工工艺，可直接去除拔模角度保留垂直配合面，满足更高的精度要求。构件的所有棱边都做了0.3mm的倒角处理，避免安装操作时划伤操作人员，也能去除加工后的毛刺飞边，提升零件的外观质感。
