Aquila概念款实心电吉他结构设计方案

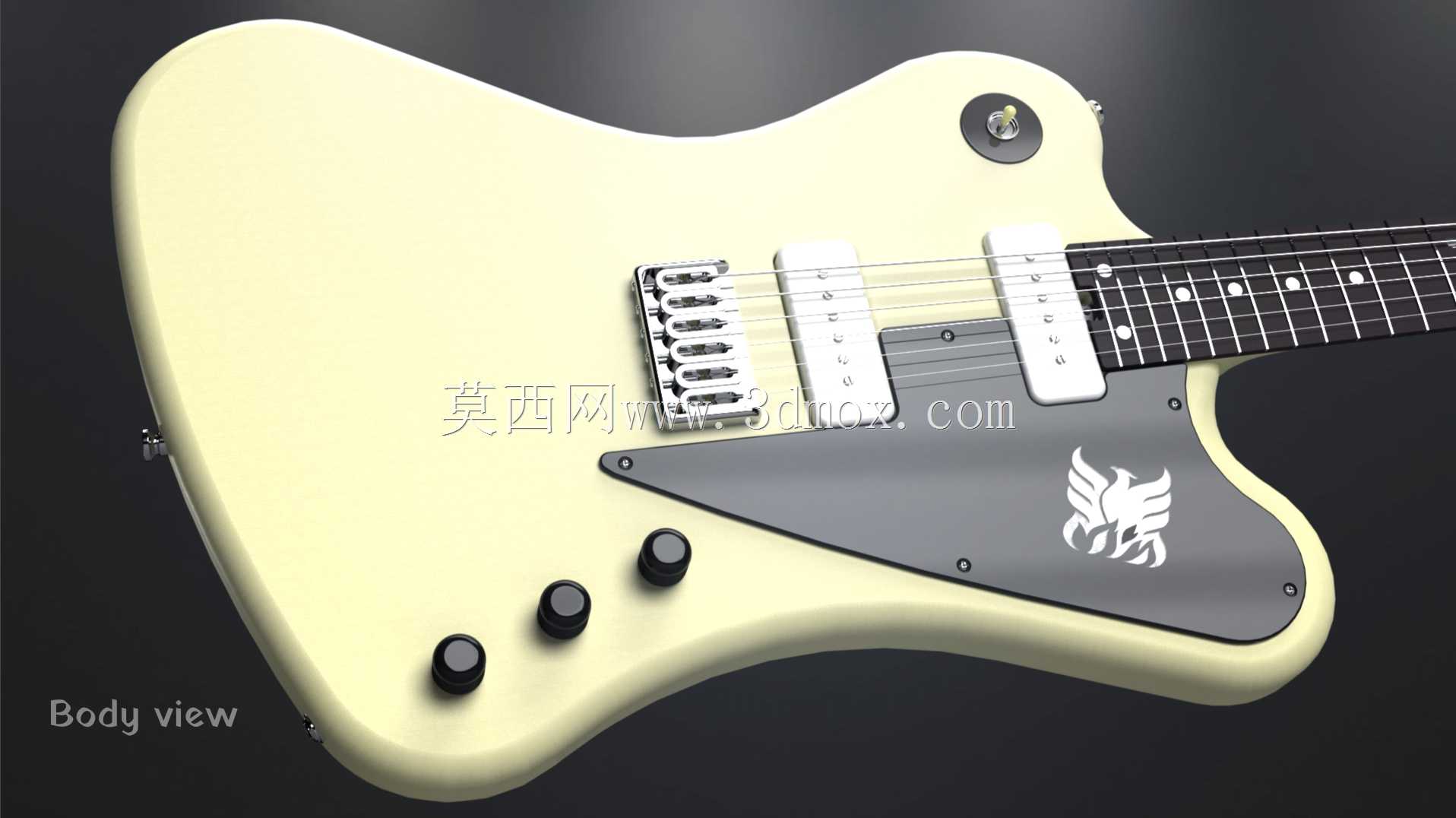

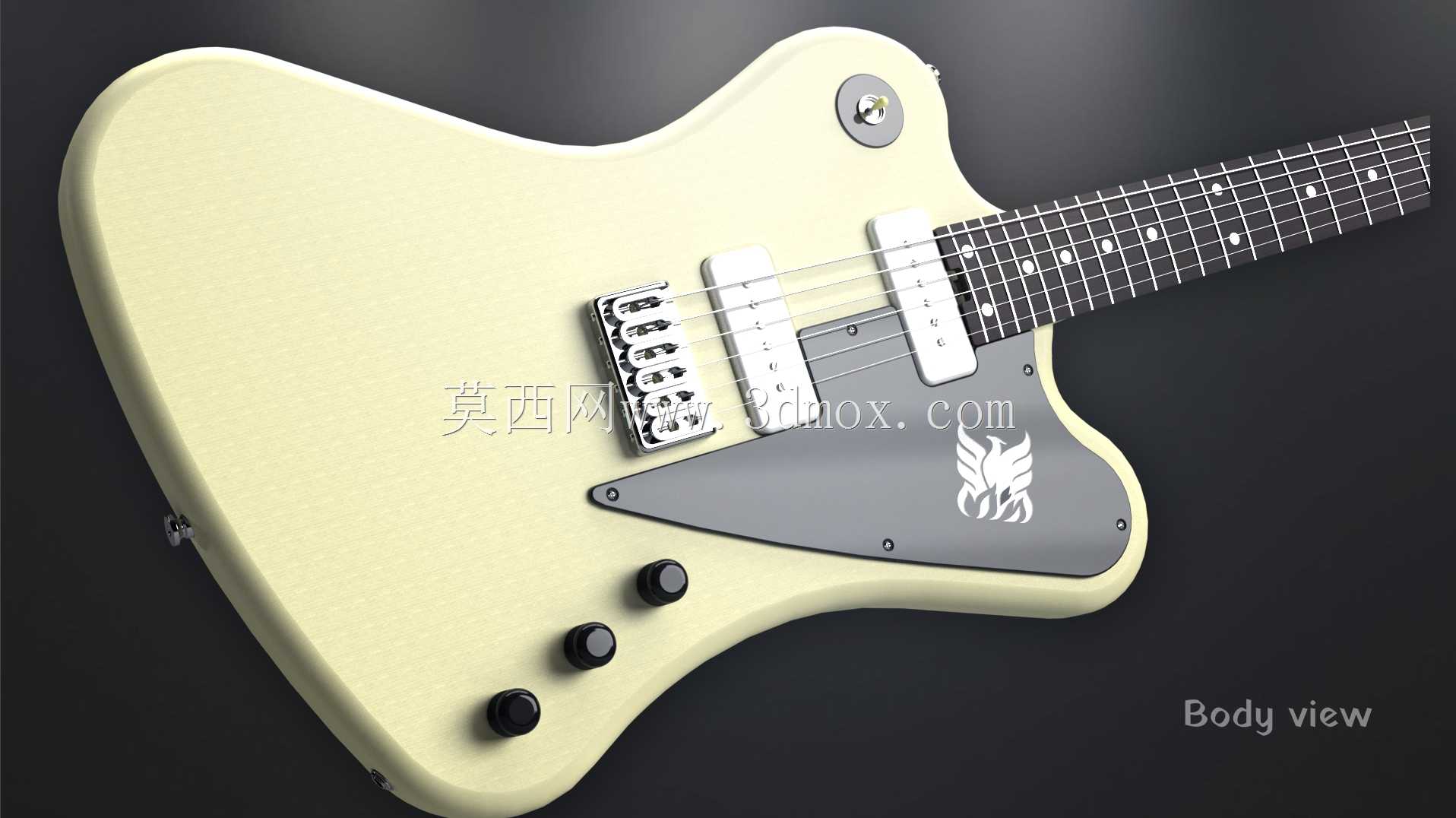

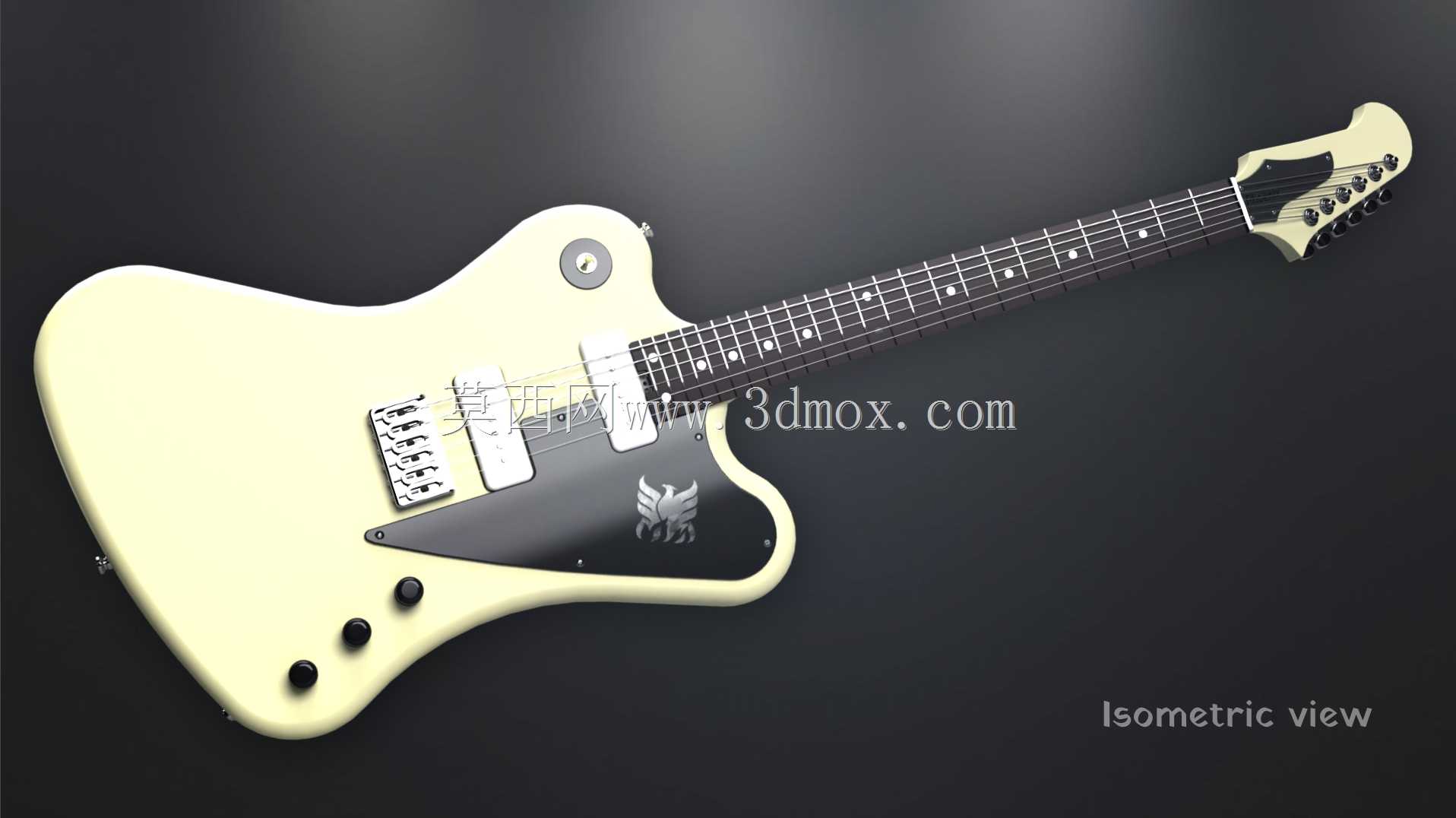

　　这款实心电吉他的结构设计，核心围绕电声乐器的实际演奏场景展开，首先要考虑的就是乐手长时间持琴的负载平衡，常规量产电吉他多采用对称或经典火鸟型轮廓，这款设计在琴身轮廓上做了非对称的切削调整，下琴角的延伸长度比常规同规格琴身缩短12mm，上琴肩的弧度做了内收处理，乐手以坐姿持琴时，琴身与大腿的贴合面刚好卡在胯骨外侧的支撑点，站姿背带挂载时，琴身重心向琴颈方向偏移8%，避免高把位演奏时琴头下坠的常见问题。从功能特性来看，琴身采用实心硬木腔体的基础构型，没有做半空心的共鸣腔开槽，能最大程度抑制大增益音色下的回授啸叫，适配摇滚、金属类高失真度的演奏场景；拾音器安装位做了双单双的兼容槽位设计，

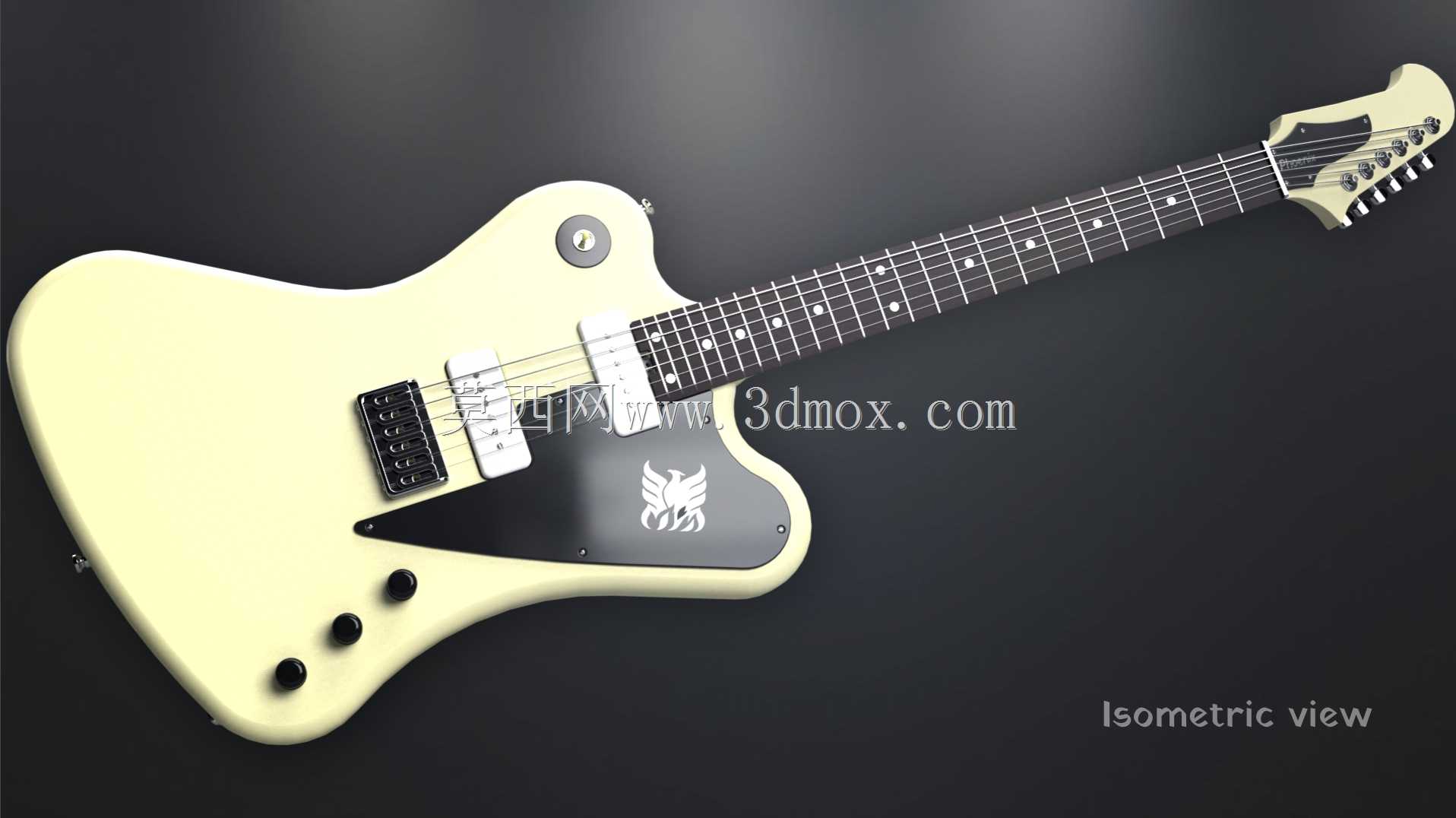

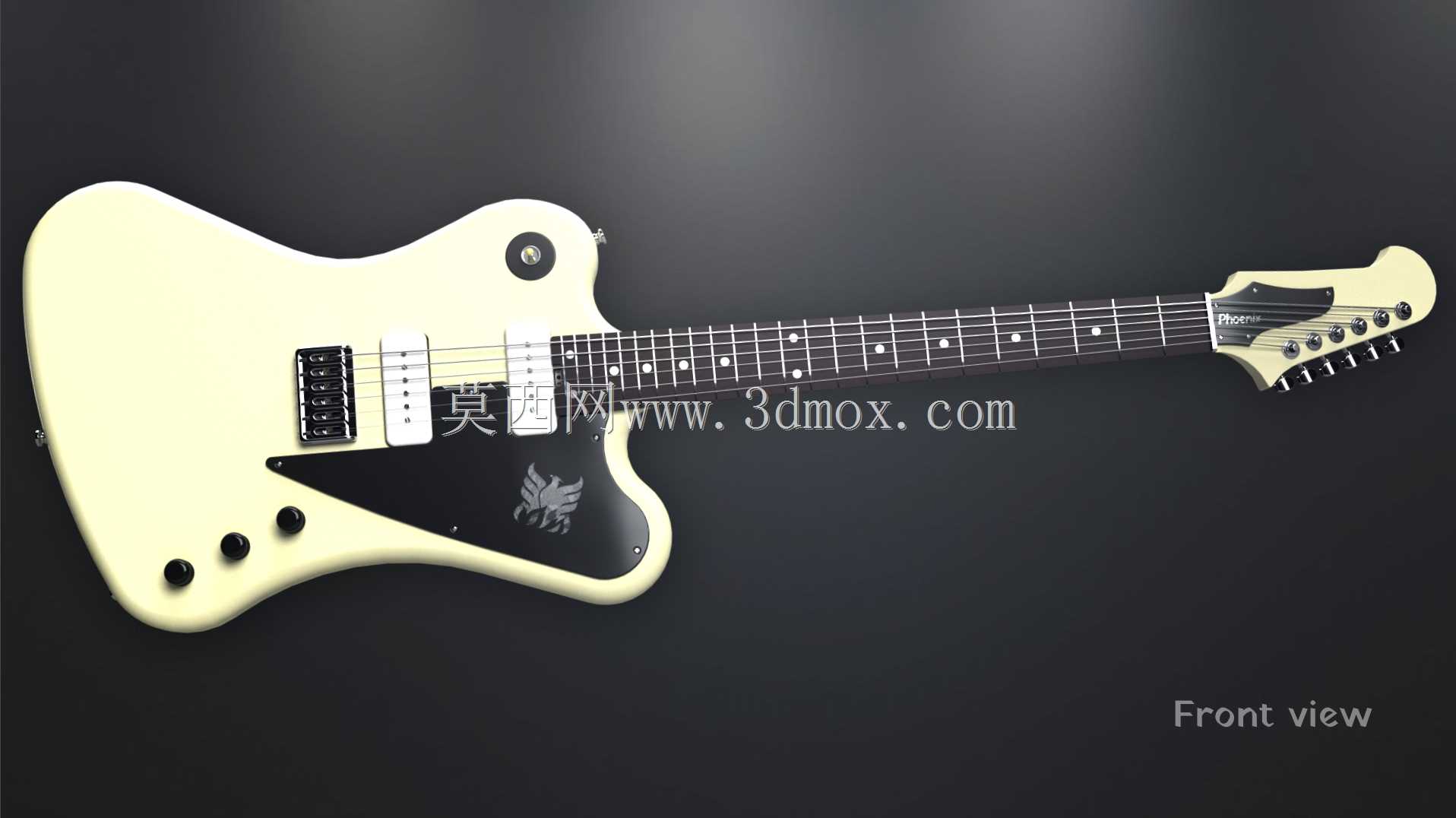

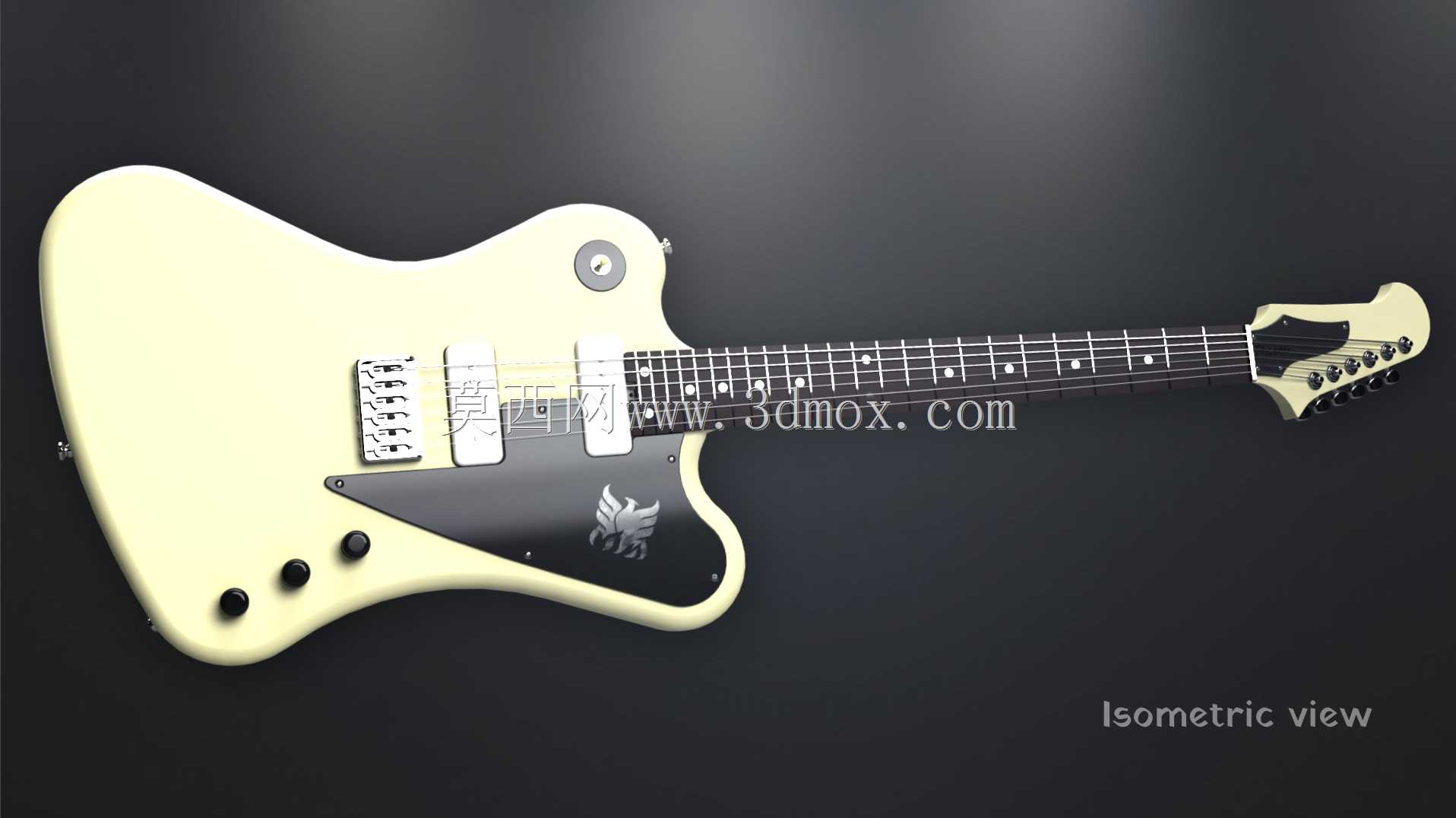

　　默认搭载的双线圈拾音器固定座预留了3mm的高度调节余量，乐手可以根据演奏风格调整拾音器与琴弦的间距，获得不同输出功率的音色表现；琴桥采用固定式单摇结构，安装基准面与琴身贴合的平面度公差控制在0.02mm以内，避免摇把操作时出现卡滞或跑音问题，琴桥的弦距调节螺丝采用内嵌式设计，不会突出琴身表面剐蹭乐手的演奏手掌。设计思路上，这款琴没有照搬经典型号的轮廓，而是在经典非对称琴型的基础上调整了各部分的比例：琴身总长度控制在980mm，最宽处为330mm，琴身厚度统一为42mm，这个厚度既保证了实心琴身的结构刚性，又不会因为过厚导致持琴时手臂架起高度过高产生疲劳；指板有效弦长设定为648mm，是电吉他通用的标准弦长，

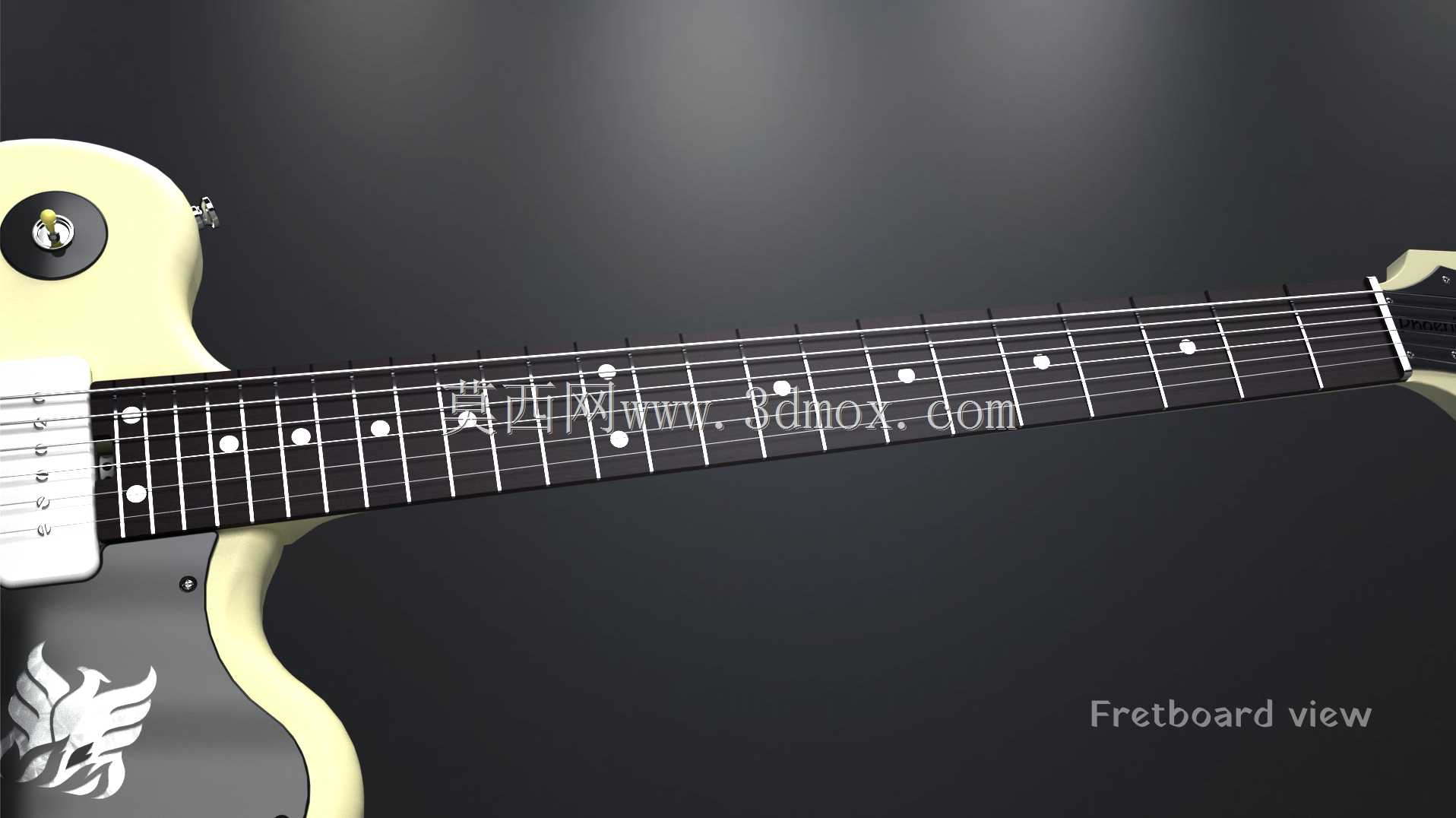

　　品丝安装槽的位置公差控制在0.1mm以内，保证每一品的音准偏差控制在人耳可识别的阈值以下；琴颈与琴身的连接采用螺栓连接结构，连接钢板的厚度为3mm，四个固定螺栓的孔位做了沉头处理，连接面之间预留了0.05mm的间隙供安装时调整琴颈倾角，保证琴弦在指板上的高度符合舒适演奏的要求。安装边界方面，所有电路元器件的走线槽都在琴身内部做了预埋设计，音量旋钮、音色旋钮的安装孔位位于琴身下方的斜面上，乐手右手拨弦时可以很方便地用小指触碰调节，不会干扰正常的拨弦动作；输出接口位于琴身侧面下沿，采用嵌入式6.35mm音频接口，接口的固定座与琴身内部的加强筋做了一体化设计，避免频繁插拔线材导致接口松动；

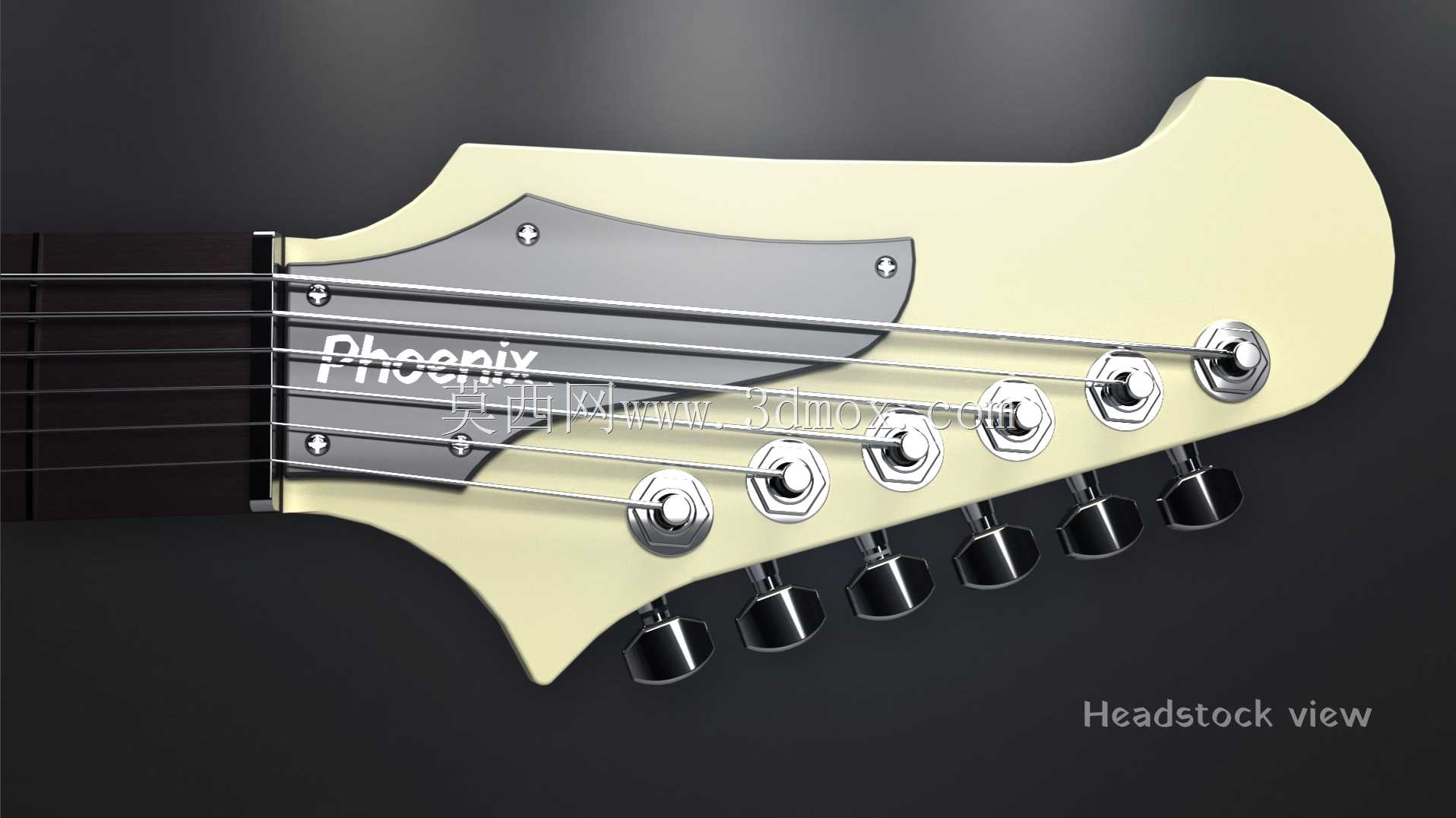

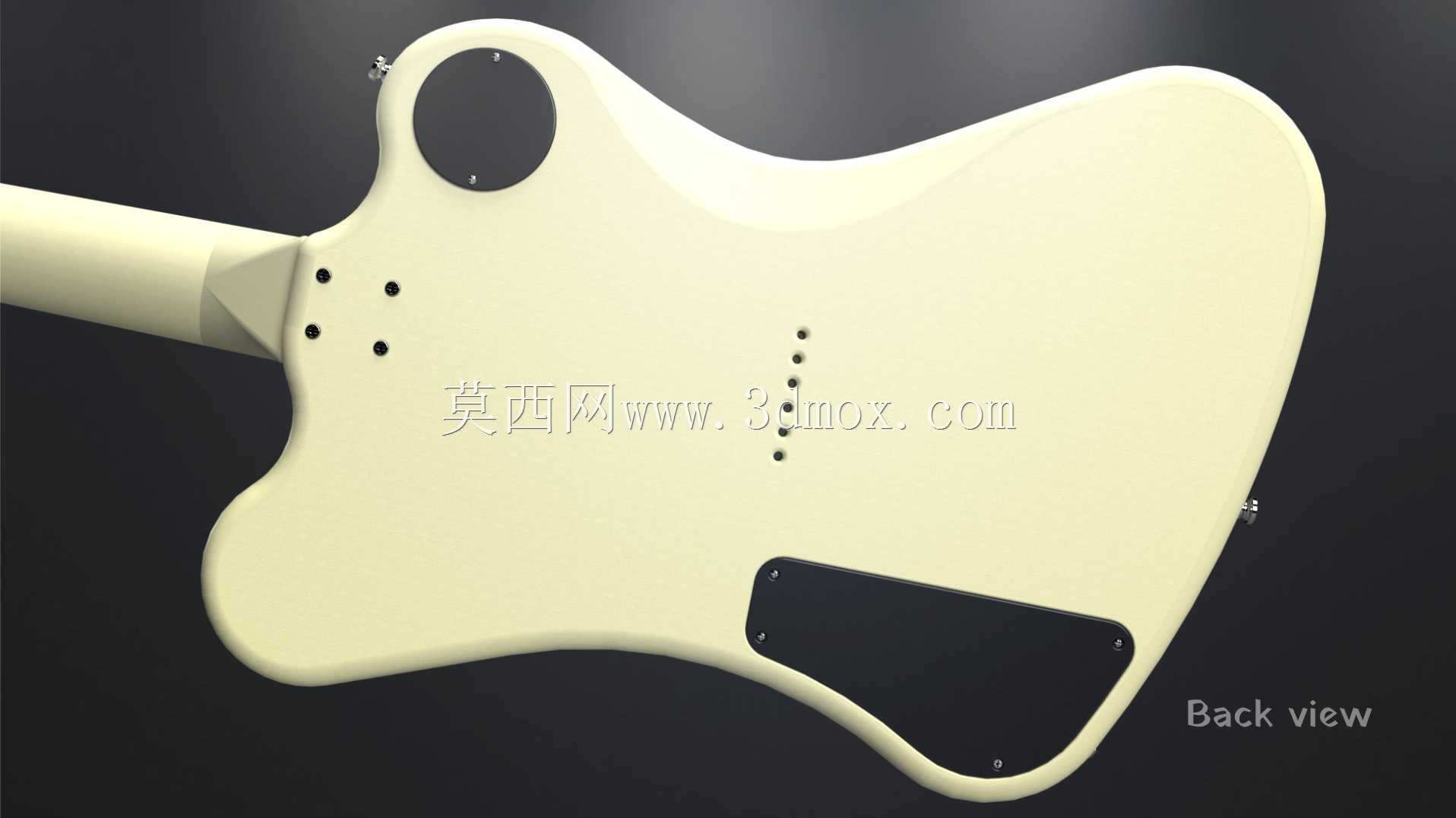

　　背带钉的安装位分别设置在琴身上肩的顶点和琴身尾部的中心线上，两个背带钉的连线刚好穿过整琴的重心点，背带挂载后琴身不会出现前倾或后仰的偏移；琴头的弦钮安装位采用单侧排列布局，六个弦钮的安装孔位同轴度公差控制在0.03mm，保证琴弦穿过弦钮时的弯折角度一致，降低调弦时的阻尼差异。从实际使用的角度出发，这款设计还考虑了后期维护的便利性，琴身背面的电路仓盖板采用四颗小螺丝固定，拆开后可以直接接触到所有电位器、电容和接线，不需要拆卸拾音器或琴桥就能完成电路检修；琴颈的钢筋调节孔位于琴头位置，不需要拆下琴颈就能完成琴颈弯曲度的调整，适配不同张力琴弦的使用需求；琴身表面的护板采用异形轮廓设计，覆盖了拾音器、琴桥和旋钮的安装区域，护板与琴身之间预留了0.1mm的间隙，避免温湿度变化导致木材膨胀时护板与琴身产生挤压变形。
