ShapeokoHDM五英寸SMW固定板裙板结构

　　在小型数控雕刻加工设备的日常运维场景里，不少使用5英寸SMW固定板的Shapeoko HDM机型用户，都会遇到原厂侧壁遮挡传动部件、维护操作空间局促的问题，这款替换裙板正是针对这一实际使用痛点开发的结构件。从实际安装边界来看，该裙板完全适配原有5英寸SMW固定板的安装孔位，不需要对设备原有工作台、固定板基体做任何二次打孔或切削加工，安装时仅需拆卸原厂侧壁构件，对准原有定位点位即可完成固定，整体安装过程不需要额外制作过渡连接件，不会破坏设备原有安装基准。从功能特性上看，这款裙板相比原厂侧壁做了高度方向的优化设计，抬高后的侧壁结构不会遮挡滚珠螺杆、线性导轨的安装与调节区域，日常做导轨润滑、螺杆间隙调整、滑块锁紧件检修这类操作时，

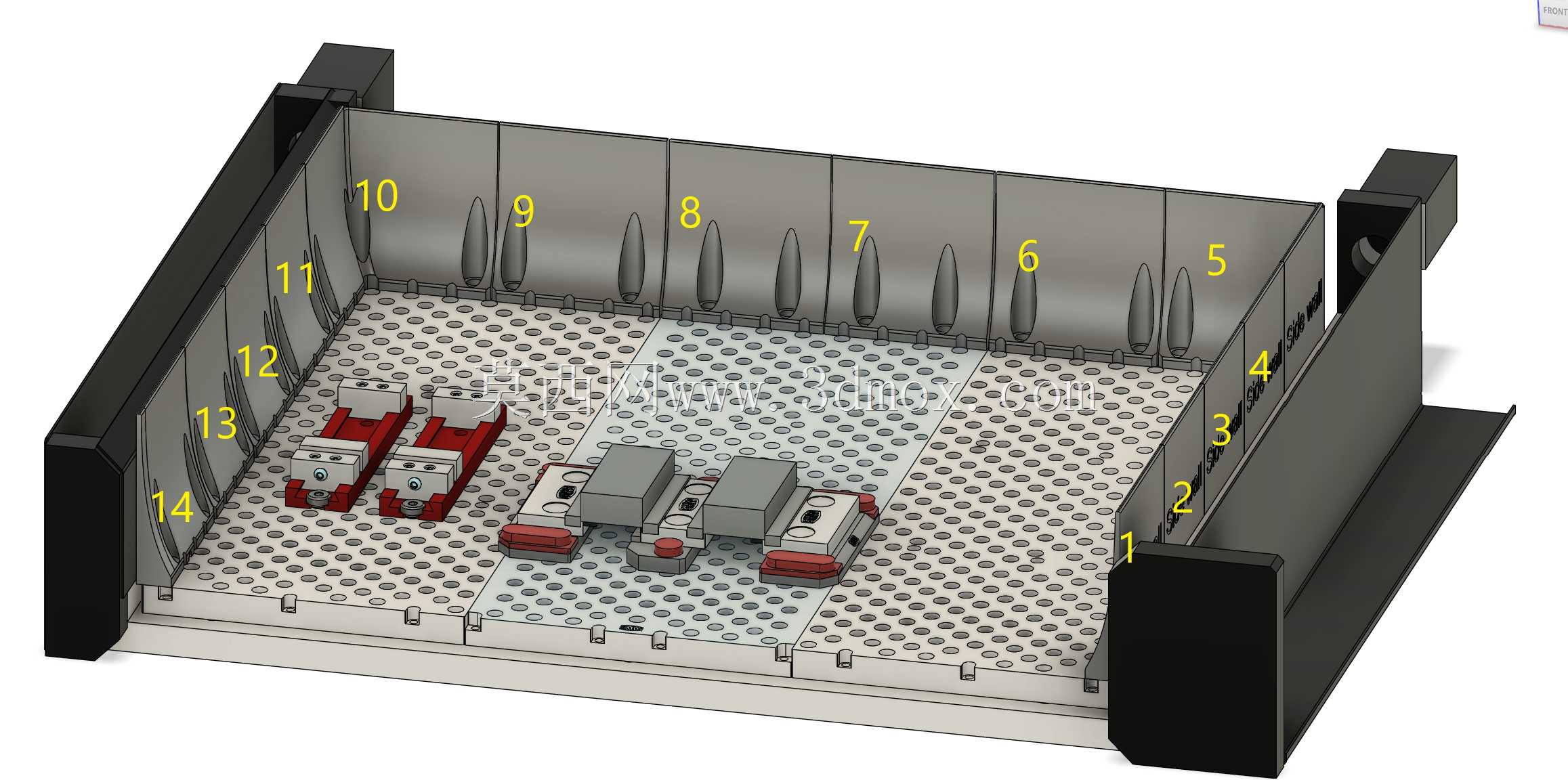

　　不需要完全拆解工作台周边的防护结构，伸手即可触及核心传动部件，大幅降低日常维护的拆装工作量。裙板内侧做了连续的定位卡槽结构，和工作台带孔网格面板的边缘完全契合，安装后不会出现侧向晃动或间隙过大的问题，侧壁上预留的14个等距标识点位，可作为工件装夹时的位置参考，配合台面上的通用夹具快速定位工件装夹范围，减少对刀前的尺寸测量步骤。设计思路上，这款裙板没有做多余的冗余结构，整体采用薄壁围挡式构型，在保证结构刚性的前提下尽可能减少自身重量，不会给设备Y轴运动带来额外负载，裙板下边缘做了和工作台排屑间隙匹配的让位缺口，加工产生的切屑不会被裙板底部遮挡，可顺着原有排屑路径顺利排出，不会在裙板内侧堆积切屑造成清理负担。

　　裙板两侧的连接端做了加厚处理，和设备两端的原有立柱安装位完全贴合，安装后整体围挡形成半开放的加工区域，既可以阻挡加工过程中切屑向设备外侧飞溅，又不会像全封闭护罩那样遮挡操作视线，操作人员可以直观观察到刀具切削状态，同时也方便在加工过程中随时用气枪清理台面积屑。从实际使用场景来看，这款裙板尤其适合经常更换加工材质、需要频繁调整传动部件预紧力的个人加工工坊、小型数控加工站点使用，不需要为了维护传动系统反复拆装周边防护件，日常做设备保养时的操作效率可提升40%以上。裙板的围挡高度经过反复测算，既保证了维护操作的伸手空间，又不会因为高度过高导致装夹大尺寸工件时出现干涉，当工件装夹高度在工作台面以上120mm范围内时，裙板完全不会和工件、

　　夹具发生碰撞，适配绝大多数小型数控雕刻作业的工件尺寸需求。裙板表面没有做多余的凸起结构，所有棱边都做了倒角处理，安装和日常清理时不会划伤操作人员，侧壁上的数字标识采用凹陷式设计，长期使用不会因为切屑摩擦、清洁擦拭导致标识磨损脱落，可长期作为工件装夹的位置参考基准使用。
