小型模型发动机化油器结构三维数模

　　在小型航模、车模等动力模型的装配调试场景中，化油器作为燃油供给系统的核心部件，直接决定了模型发动机的工况稳定性与动力输出平顺性，本次建模的化油器结构针对小排量模型发动机的使用需求做了适配性设计，完全贴合微型动力单元的安装空间与性能要求。从实际使用场景来看，这类小型化油器主要适配排量在15cc以下的两冲程或四冲程模型发动机，常见于固定翼航模、1:8比例燃油遥控车、小型船模等设备上，负责将燃油与空气按照合适的比例混合后送入发动机燃烧室，其混合精度直接影响发动机的怠速稳定性、加速响应速度以及高转速下的动力持续性，是模型动力调校过程中最核心的调整部件之一。从功能特性上看，该化油器集成了进油接口、怠速调节油路、主量孔油路、

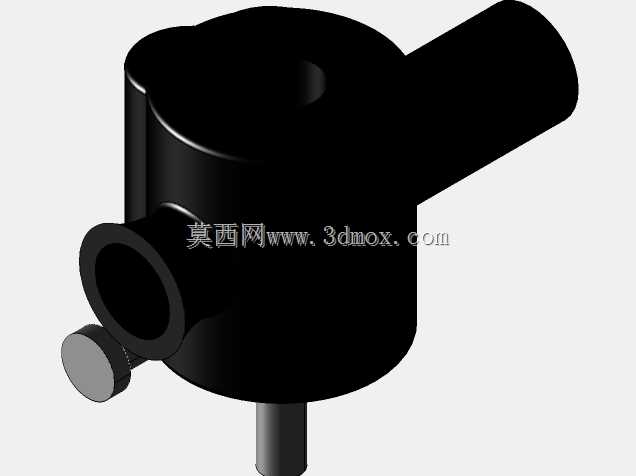

　　节气门调节结构以及进气喉管部分，侧置的进油接口用于连接模型油箱的输油管，接口处做了阶梯式的卡扣结构，能够适配常规内径3mm的硅胶输油管，安装后可避免高振动工况下油管脱落；下部的调节螺钉用于控制怠速工况下的燃油流量，螺钉头部做了滚花处理，调试时无需额外工具即可手动微调，匹配不同海拔、不同燃油配比下的怠速需求；主油路的量孔孔径经过匹配计算，能够在节气门全开时提供足够的燃油供给量，保证发动机高转速运转时不会出现贫油过热的问题；节气门摇臂的转动角度范围为0-90度，对应怠速到全油门的开度区间，摇臂上预留了拉杆安装孔位，可直接连接舵机拉杆实现油门开度的远程控制。设计过程中优先考虑了模型设备的安装边界限制，整体化油器的主体采用圆柱式结构，

　　最大外径为22mm，轴向总长度（含进气接口与出油安装端）为38mm，安装固定端采用插入式结构，可直接嵌入发动机进气口的安装位，配合侧面的紧固螺钉实现固定，无需额外设计复杂的安装支架，能够适配绝大多数常规小排量模型发动机的进气口安装尺寸。进气喉管的内壁做了光滑过渡处理，减少进气阻力，喉管处的燃油喷口位置经过优化，正对进气气流的高速区，能够让喷出的燃油被高速气流充分击碎雾化，提升油气混合均匀度，避免出现局部混合气过浓或过稀的问题，保证发动机各个转速区间都能获得合适的混合气浓度。从结构细节来看，化油器的各个油路通道都做了等径设计，避免出现油路突变导致的燃油流动阻力变化，所有活动配合部位都预留了0.05mm的配合间隙，既保证节气门、

　　调节螺钉等活动件能够顺畅转动，又不会出现间隙过大导致的漏气、漏油问题；主体外壳的壁厚统一设置为1.5mm，在保证结构强度、能够承受模型发动机运转时的高频振动的同时，尽可能降低部件自重，减少模型整体的无效负载。在实际选型匹配时，需要注意该化油器的安装接口尺寸与发动机进气口的匹配度，同时要根据所用燃油的配比（甲醇与蓖麻油的混合比例）调整主量孔与怠速螺钉的初始位置，初次安装时需要先将怠速螺钉拧到底后退回1.5圈作为初始位置，再启动发动机根据实际运转状态逐步微调，直到怠速稳定、加速响应无迟滞即可。这类小型化油器的结构设计虽然尺寸小巧，但涵盖了常规化油器的核心功能结构，其建模过程中对各个油路、配合间隙、安装位的精准还原，能够为模型动力系统的虚拟装配、运动仿真提供准确的数模支撑，也可作为小型内燃机供油结构教学的演示模型使用，帮助从业者直观理解化油器的工作原理与结构组成。
