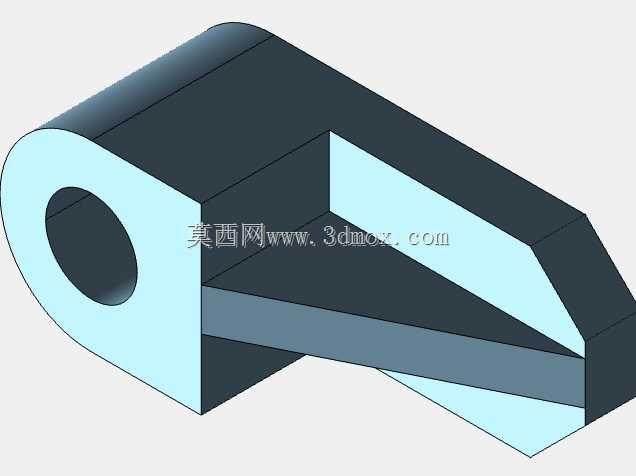

该构件属于机械传动与支撑系统中的典型铰接连接类零件,在各类需要实现转动副连接同时传递斜向支撑载荷的设备场景中广泛应用,常见于轻工自动化生产线的连杆机构、小型工程机械的辅助支撑单元、输送设备的张紧调节支架、非标工装夹具的定位连接部位,能够在实现部件间相对转动自由度的同时,承担来自斜向的拉压复合载荷,避免连接部位出现应力集中导致的结构失效。从结构功能来看,构件左侧的通孔为铰接安装孔,用于穿装铰接销轴,实现与固定基座或者主动连杆的转动连接,孔的内壁需要满足一定的圆柱度与表面粗糙度要求,保证销轴转动过程中不会出现卡滞、偏磨的问题,孔的端面与销轴的轴肩配合,能够限制铰接部位的轴向窜动,保证转动副的运动精度。
构件右侧的斜向支撑臂为主要的载荷传递结构,截面采用了变厚度的加强设计,靠近铰接孔的部位厚度更大,向末端逐步过渡为斜切的薄壁结构,这种设计既能够保证载荷传递路径上的结构强度,又能够尽可能降低构件自身的重量,减少运动过程中的惯性载荷,适配需要频繁往复摆动的工况需求。在设计思路上,该构件优先考虑了载荷分布的合理性,铰接孔周边做了加厚的环形凸台处理,避免销轴孔在长期交变载荷作用下出现孔口变形、开裂的问题,支撑臂的内侧采用了镂空的斜向减重结构,在不降低整体抗弯截面模量的前提下,去除了非承载区域的多余材料,同时斜向的加强筋沿着载荷传递的主方向布置,能够将支撑臂末端承受的载荷顺畅传递到铰接孔部位,减少应力集中点的出现。从安装边界来看,
铰接孔的孔径决定了适配销轴的直径范围,构件的整体长度决定了支撑臂的力臂长度,直接影响铰接部位的受力大小,安装时需要保证铰接孔的轴线与配合部件的转动轴线同轴度误差在允许范围内,否则会导致转动过程中出现别劲、磨损加剧的问题;支撑臂末端的安装面为平面结构,可以通过焊接或者螺栓连接的方式与被支撑部件固定,末端的斜切角度是根据实际安装空间的避让需求设计的,能够避免构件摆动过程中与周边相邻部件发生运动干涉。在实际工况应用中,这类构件需要承受周期性的交变载荷,因此结构设计时在铰接孔与支撑臂的过渡位置做了圆弧过渡处理,避免直角过渡带来的应力集中问题,降低疲劳断裂的风险;构件的外形轮廓没有多余的突出结构,能够在有限的安装空间内实现更大范围的摆动角度,
适配安装空间紧凑的设备布局。对于三维建模从业者来说,这类零件的建模重点在于准确把握载荷传递路径对应的结构加强位置,合理设置过渡圆角的参数,同时要保证铰接孔与安装面的形位公差符合装配要求,建模过程中需要提前核算铰接部位的比压、支撑臂的抗弯强度,确保结构在额定载荷下的变形量在允许范围内,避免出现刚度过低导致的支撑精度不足问题。在设备选型适配时,需要根据实际承受的最大载荷、摆动角度范围、安装空间尺寸来调整构件的铰接孔直径、支撑臂长度以及截面厚度参数,保证构件的承载能力与实际工况需求匹配,既不会因为结构强度不足导致失效,也不会因为过度设计造成材料浪费、运动惯量过大的问题。
