笛卡尔机器人安装固定承载板件

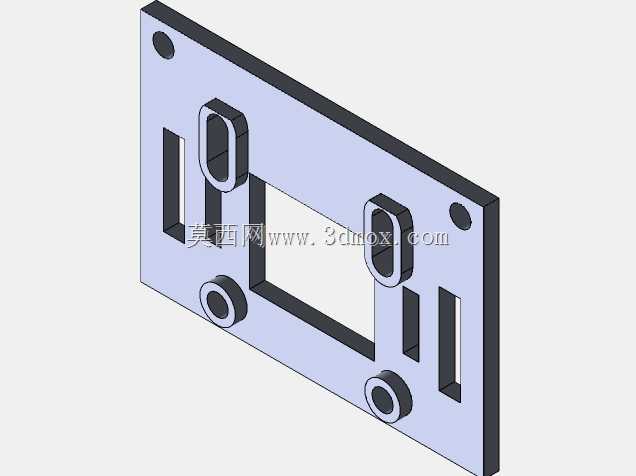

　　在桌面级笛卡尔坐标机器人的整机结构搭建中，这类安装承载板属于核心的结构衔接部件，主要承担运动模组的载荷传递、部件定位以及整机安装基准的作用，常见于小型3D打印设备、桌面点胶机、轻型数控雕刻机、实验室自动化移液工作站这类采用直角坐标运动架构的设备中，是连接Z轴运动模组与X轴滑动组件的关键过渡零件。从结构设计逻辑来看，这块板件采用平板式主体结构，整体为矩形薄板构型，四个边角位置设置了沉头安装孔，用于将板件整体固定在X轴的滑动拖板上，沉孔的设计能够让螺栓头部完全没入板件平面，避免螺栓凸起干涉后续安装的运动部件，保证安装面的平面度公差符合装配要求。板件中部开设的大尺寸矩形镂空，一方面是为了减轻板件自身重量，降低X轴运动模组的负载惯量，

　　提升高速运动状态下的动态响应性能，减少运动过程中的抖动，另一方面也为Z轴模组的传动带、线缆或者丝杆螺母的运动行程留出避让空间，避免结构干涉。板件上分布的三个带凸台的圆柱安装柱，是专门用于固定Z轴运动滑台的定位结构，凸台的高度经过精确计算，能够保证Z轴导轨安装后与板件平面保持垂直，凸台中心的螺纹孔直接用于锁紧Z轴模组的安装座，省去了额外的定位衬套零件，减少装配累积误差。板件上开设的多组长条形腰型孔，是为了适配不同规格的Z轴模组安装孔距，在装配时可以通过腰型孔微调Z轴的安装位置，补偿零件加工带来的尺寸误差，同时也能兼容不同行程的Z轴滑台安装需求，提升零件的通用适配性。板件侧边开设的两组窄长槽孔，主要用于走线固定，设备的步进电机线、

　　限位开关线可以通过这些槽孔进行理线，配合扎带固定后避免线缆在运动过程中与传动部件发生剐蹭，降低线缆磨损断裂的风险。从安装边界来看，这块板件的整体外轮廓尺寸适配常规2020铝型材搭建的笛卡尔机器人机架，安装孔的孔距完全匹配市面上主流的轻型线性滑台的安装尺寸，板件厚度经过载荷校核，在承载5kg以内的Z轴末端执行器负载时，不会发生影响运动精度的形变，平面度公差控制在0.1mm以内，保证安装后的运动模组平行度符合设计要求。在实际设备运行过程中，这块板件会随着X轴滑台做水平方向的往复运动，因此设计时除了考虑静态承载能力，也对板件的重量做了优化，在保证结构刚性的前提下尽可能去除多余材料，降低运动部件的整体质量，减少伺服电机的负载扭矩，

　　提升设备的最高运动速度与定位精度。这类板件的加工通常采用铝板铣削加工，表面做阳极氧化处理提升耐磨性能，也有部分低成本设备采用冷轧钢板冲压成型，不过冲压件的平面度公差相对较大，更适合对精度要求不高的轻型搬运设备使用。在三维建模过程中，这类零件需要重点关注各个安装孔的位置度公差，尤其是三个圆柱安装柱的同轴度与相对位置尺寸，直接决定了Z轴运动的垂直度，如果安装柱位置偏差过大，会导致Z轴运动时出现卡顿、定位精度超差，甚至加速导轨滑块的磨损。腰型孔的长度设计也需要结合实际可调范围确定，过长会降低板件局部的结构刚性，过短则无法起到误差补偿的作用，需要在可调范围与结构强度之间做平衡。中部镂空的尺寸也需要经过校核，不能因为开孔过大导致板件在受力时出现翘曲，通常镂空边缘到板件边缘的距离不小于板件厚度的3倍，保证整体结构的刚性满足使用要求。在设备装配时，首先将这块板件通过四个边角的沉孔固定在X轴滑台上，锁紧螺栓时需要按照对角线顺序逐步拧紧，避免板件因为锁紧力不均出现变形，之后再将Z轴模组通过三个圆柱安装柱固定在板件上，利用腰型孔调整Z轴的垂直度，打表校验Z轴运动方向与工作台面的垂直度符合要求后再完全锁紧安装螺栓，最后将相关线缆通过侧边的槽孔整理固定，完成这部分的装配流程。
