适配NOAA气象卫星接收的QFH螺旋天线结构

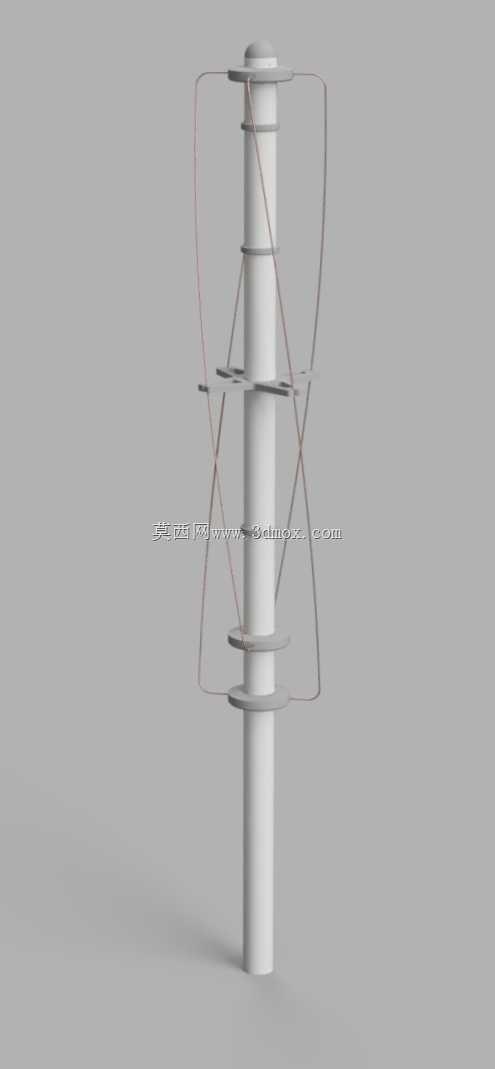

　　在业余气象卫星接收领域，137MHz频段的NOAA极轨卫星信号接收一直是爱好者和小型气象观测站点的刚需，这类卫星过境时会下发APT格式的气象云图数据，对天线的全向接收能力、低仰角增益表现有明确要求，普通鞭状天线在低仰角下信号衰减快，容易出现云图帧断裂、信噪比不足的问题，而传统八木天线需要精准对准卫星过境轨迹，对伺服跟踪系统依赖度高，不适合固定点位的无人值守接收场景。这款QFH四边形螺旋天线正是针对这一场景设计的专用接收结构，核心是通过四组螺旋辐射臂的相位叠加，实现水平方向360度全向覆盖，同时在10-90度仰角范围内保持相对平稳的增益曲线，不需要复杂的转台跟踪，只要垂直固定安装就能捕捉过境的NOAA卫星信号，

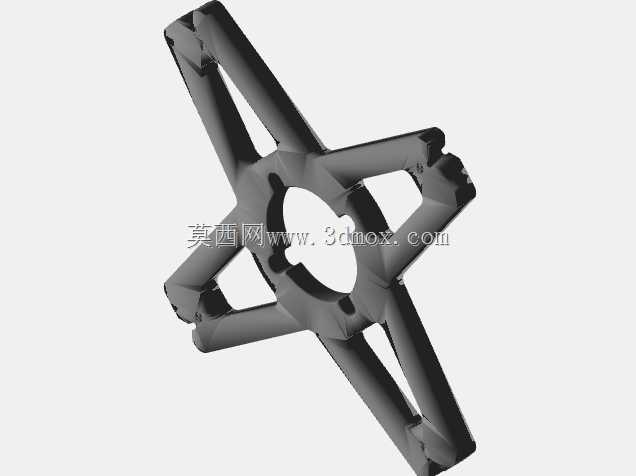

　　搭配树莓派这类低功耗接收终端，就能实现自动触发录制、解码云图的全流程无人值守运行。从结构设计逻辑来看，这款天线采用中心支撑柱加分层固定环的架构，中心立柱选用常规50mm外径PVC管材作为主支撑，这一选型完全贴合业余制作场景的材料易得性，不需要定制特殊规格的型材，普通五金渠道就能获取适配的管材，降低了落地制作的门槛。辐射臂采用3mm外径的实心铜线弯折成型，四组螺旋臂按照固定的螺距和旋转角度环绕中心立柱布置，通过分层设置的绝缘固定环锁定每一段铜线的位置，避免长期户外使用出现形变偏移，导致谐振频率偏离137MHz的目标频段。固定环的位置经过反复校准，每一层环对应螺旋臂的一个弯折节点，既保证了螺旋曲线的弧度精度，也能强化整体结构的抗风性能，

　　在户外露天安装时，不会因为常规风力导致辐射臂移位变形。设计过程中特意对辐射臂的弯折半径、螺距参数做了适配调整，没有完全照搬开源方案的原始尺寸，而是结合常用PVC管的实际外径、铜线的弯折回弹特性做了参数修正，避免制作者因为材料公差导致天线驻波比过高，实际接收效率打折扣。从安装边界来看，这款天线整体为垂直柱状结构，底部预留了标准管材插接接口，可以直接固定在通用的户外立杆顶部，不需要额外设计复杂的安装转接件，整体径向尺寸控制在合理范围，不会因为迎风面过大增加立杆的负载，适合在屋顶、野外观测点等开阔位置安装。天线的馈电点设置在底部支撑柱的下端，方便同轴馈线直接引入室内连接接收设备，馈线走线可以顺着中心PVC管的内部空腔布置，

　　既减少了馈线对辐射方向图的干扰，也能避免馈线长期暴露在户外加速老化。结构上所有的金属部件都做了适配户外环境的选型考虑，辐射铜线可以通过喷覆清漆的方式隔绝水汽，固定环采用耐候塑料材质打印成型，中心PVC管本身就具备优秀的防水抗老化能力，长期在户外日晒雨淋的环境下也能保持结构稳定，不需要频繁维护更换。在实际使用场景中，这款天线搭配常规的软件定义无线电接收器，就能稳定接收NOAA系列卫星下发的气象云图信号，相比同尺寸的其他类型天线，它的全向特性让安装调试的门槛大幅降低，不需要使用者掌握复杂的天线对准技巧，只要保证天线垂直安装、周边没有高大建筑遮挡，就能获得不错的接收效果。对于小型农业气象站点、校园科普观测点、业余无线电爱好者来说，这种结构的天线兼顾了制作难度、接收性能和环境适应性，不需要投入过高的成本就能搭建稳定的卫星信号接收系统。设计时同步考虑了3D打印制作的适配性，所有的固定环、支撑结构件都采用适合FDM打印的造型，没有大角度悬空结构，不需要额外添加支撑就能打印成型，打印材料可以选用PC/ABS混合耗材，这类耗材的抗紫外线、耐温性能都优于普通PLA耗材，更适合户外长期使用，制作者也可以根据自己手头的材料情况，对固定环的尺寸做微调，适配不同壁厚的PVC管或者不同线径的辐射铜线，不需要严格拘泥于单一的尺寸参数，只要保证四组螺旋臂的相对位置、旋转角度符合设计逻辑，就能获得接近设计目标的电气性能。
