医用呼吸机配套文丘里空气流量传感结构

　　在医用呼吸支持设备的气路管控环节，流量检测的精度直接决定了通气支持的有效性与临床使用安全性，这款文丘里结构的空气流量传感组件，正是针对有创、无创医用呼吸机的近端气路流量检测需求开发的专用检测部件。不同于常规的热式流量传感方案，该结构依托文丘里效应的压差检测原理，配合双路压力采样点位完成流量换算，在高湿、高氧浓度的呼吸气路环境中，能长期保持检测稳定性，不会因为水汽附着出现检测值漂移的问题，适配成人与儿童通用呼吸支持场景的流量检测量程。

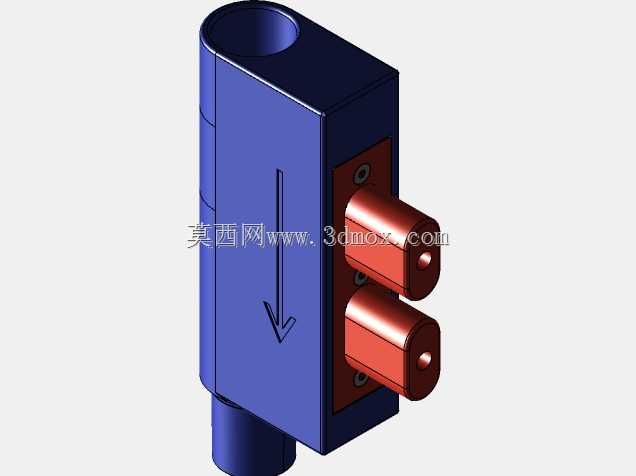

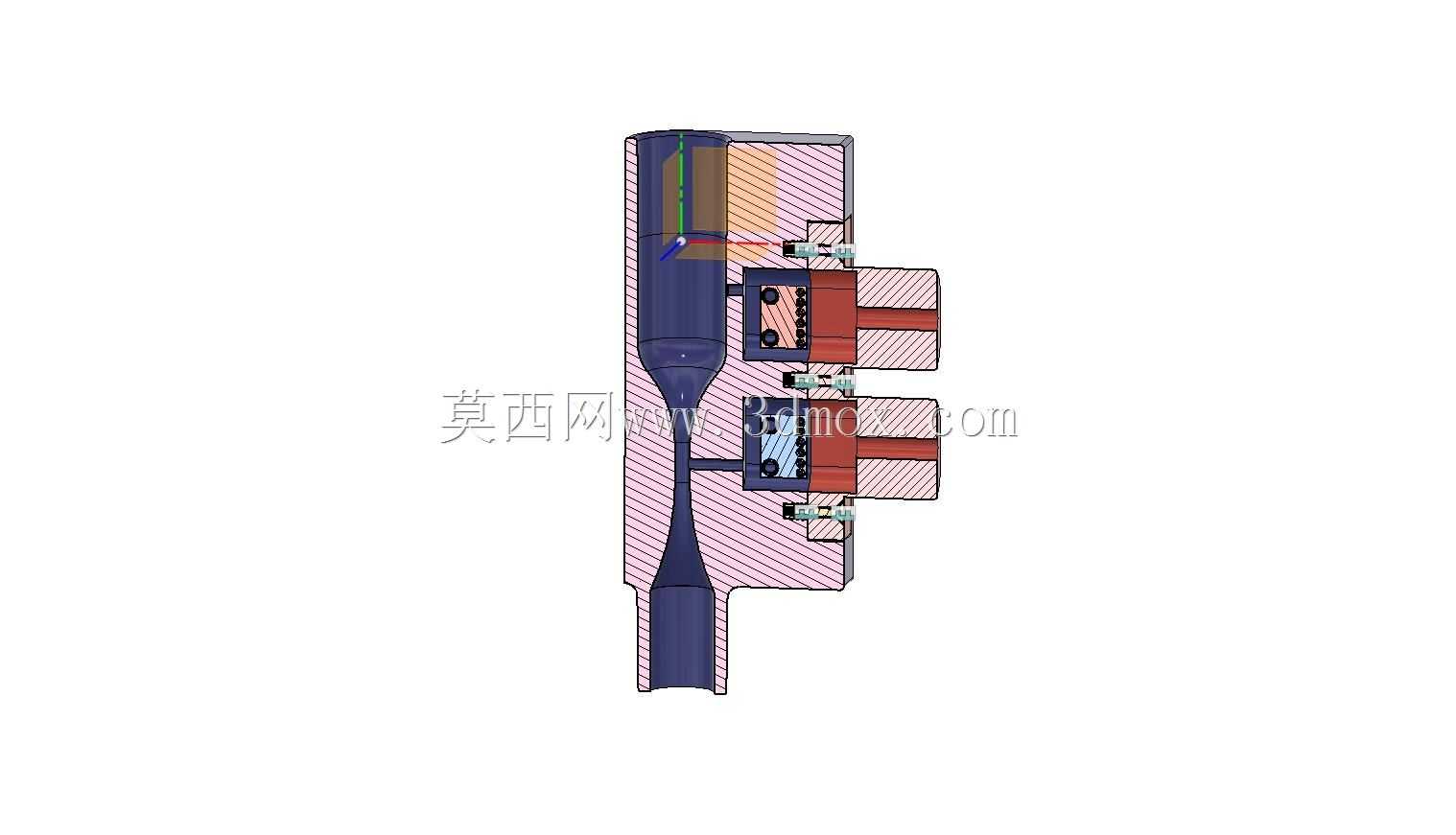

　　从结构设计逻辑来看，整个传感组件采用同轴直通式的气路布局，主体流道顺着气流方向依次设置入口稳流段、收缩节流段、喉道检测段、扩散稳压段，气流经过收缩段时流速提升静压下降，在喉道位置形成稳定的低压区，通过两处分别布置在入口稳流段与喉道段的压力采样孔，将两处的静压差值引出至配套的压力检测单元，即可通过伯努利方程换算出实时的气体体积流量。为了避免气路内的冷凝水或者杂质堵塞压力采样孔，两处采样通道都设计了向上倾斜的引气角度，采样孔边缘做了圆弧倒角处理，不会在孔位位置形成涡流造成积水积灰。

　　安装边界与接口适配方面，组件两端的气路接口采用22mm锥形标准结构，完全匹配呼吸回路通用的管路连接尺寸，安装时直接插入对应规格的呼吸管路即可完成气路密封，不需要额外定制转接接头，能直接适配市面上绝大多数主流呼吸机的近端气路安装位。文丘里管小直径的喉道部位，4毫米的基准孔径经过精密扩孔加工，孔壁粗糙度控制在较低水平，避免因为壁面粗糙造成气流扰动影响压差检测的线性度，整个流道的内部过渡位置全部做了顺滑圆角处理，不存在直角突变结构，尽可能降低气路阻力，减少呼吸支持过程中的患者呼气做功负担。

　　组件的结构装配层面，传感器上盖与主体支架之间设置了薄型氯丁橡胶密封垫圈，垫圈的压缩量控制在合理区间，既可以保证整个气路的密封性，不会出现压力泄漏影响检测精度，又不会因为压缩量过大造成流道变形。压力检测元件的安装位设计了定位卡槽，配套的传感元件可以直接卡入卡槽完成定位，配合密封胶圈完成采样气路的密封，电气连接采用标准CAT 5线缆接口，接线定义统一，不需要额外做接线定义调整就能直接对接设备的主控采样板。

　　在实际使用场景中，这款传感组件可以直接安装在呼吸机的患者端出气口位置，实时检测患者端的实际供气流量与呼气流量，为设备的潮气量计算、漏气补偿、触发灵敏度调整提供精准的基础数据支撑。相较于其他类型的流量传感器，这种文丘里结构的检测组件没有活动检测部件，不存在运动部件磨损的问题，长期使用的稳定性更强，同时流道的阻力损失更小，不会对呼吸回路的气流输送造成额外负担，结构本身可以耐受常规的呼吸回路消毒流程，适配临床使用中的消毒维护要求。设计过程中针对不同流量下的压差输出特性做了流道型线优化，在低流量区间也能形成足够可检测的压差差值，保证小流量供气场景下的检测精度，覆盖从婴幼儿低流量支持到成人高流量通气的全量程检测需求，不会出现低流量区间检测失准的问题。
