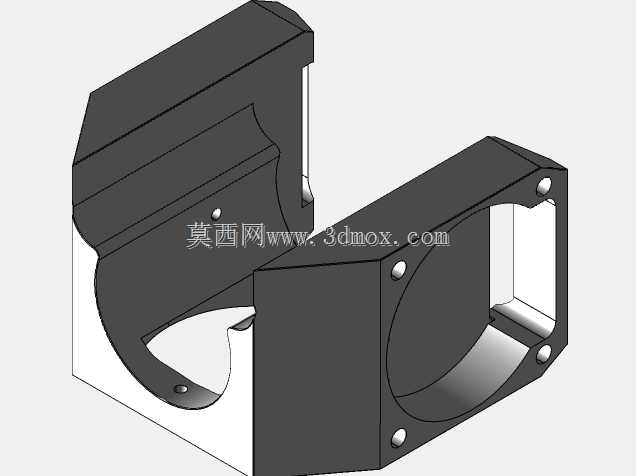

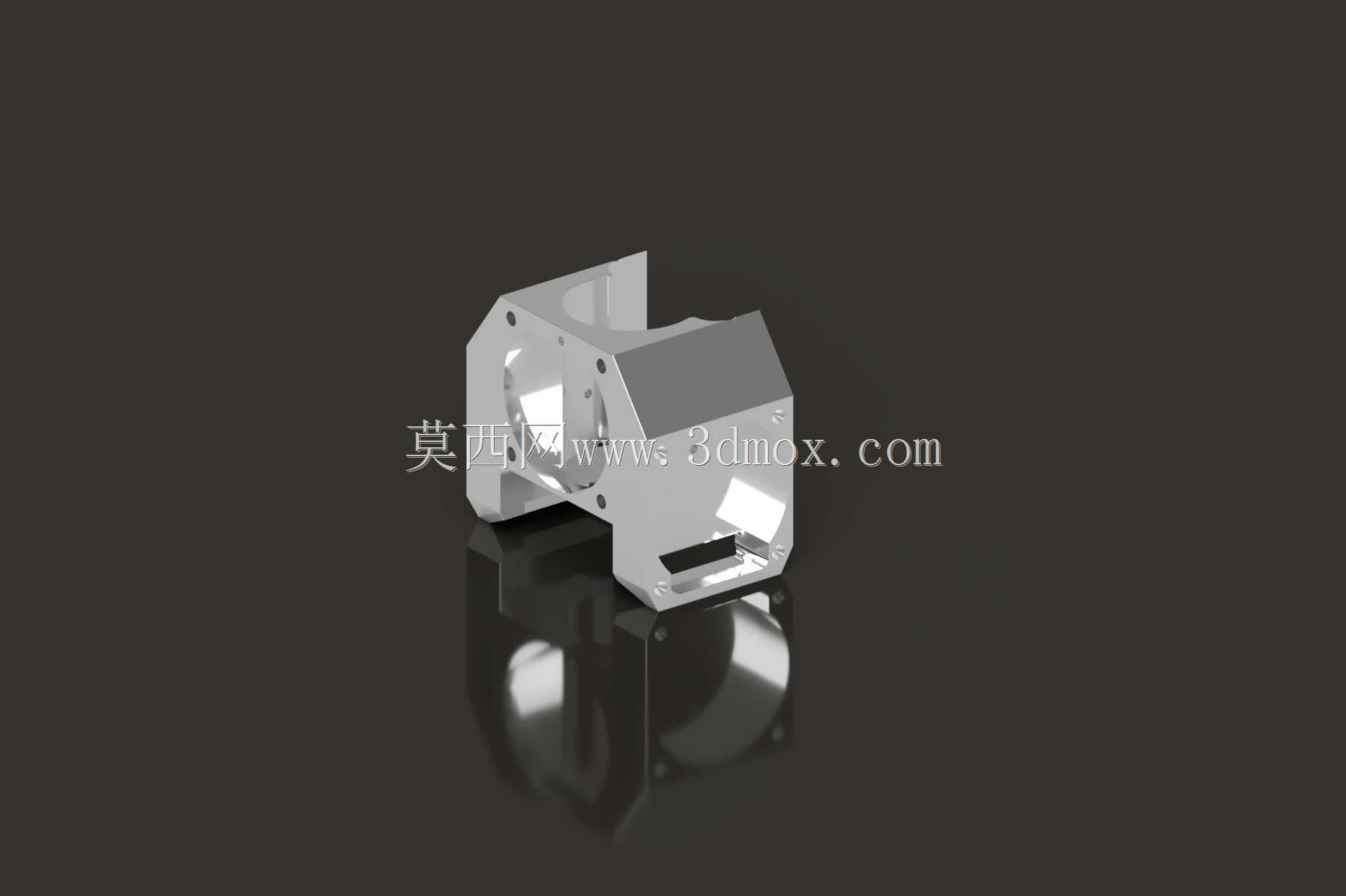

E3DV6圆形散热器全金属风扇导风构件

　　在桌面级FDM熔融沉积成型3D打印设备的热端散热系统中，导风构件的设计直接决定了散热风道的气流组织效率，进而影响热端冷端的温度梯度稳定性，若冷端散热不足，极易出现耗材提前软化堵头、打印件层间粘接不良等常见工艺问题。这款适配E3DV6圆形散热器的全金属风扇导管，就是针对现有塑料导风件长期高温工况下易老化变形、风道密封性差的痛点开发的专用导风结构。

　　从实际应用场景来看，该构件主要适配搭载E3DV6热端的桌面级3D打印机，不管是DIY组装机型、入门级商用机型还是改装升级的老旧机型，都可以通过对应的安装孔位完成装配，也可拓展应用在小型电子设备的定向散热导风场景中，比如紧凑型工控主板的局部散热、小型激光模组的辅助风冷等需要精准约束气流方向的场合。

　　设计思路上，这款导风构件没有采用常规塑料件常用的薄壁卡扣结构，整体采用一体化金属弯折成型工艺，所有安装面都做了贴合度匹配设计，和E3DV6圆形散热器的外轮廓完全贴合，避免了气流从安装缝隙处泄漏损失风压。风道内部做了平滑的弧面过渡，没有直角转折结构，能够最大程度降低气流在风道内部的沿程阻力，让风扇输出的冷却风可以精准吹向热端的散热鳍片区域，不会出现气流散逸导致的散热效率下降问题。

　　从功能特性来看，全金属材质的结构相比常规的PLA、ABS塑料导风件，耐温性能提升明显，即使长期处于热端辐射的高温环境下，也不会出现软化变形、脆化开裂的问题，使用寿命远高于塑料导风件。同时金属材质的结构刚性更好，安装后不会因为风扇运行的振动出现位置偏移，能够长期保持风道和散热鳍片的相对位置精度，保证散热效果的一致性。构件上预留的安装孔位和E3DV6散热器的标准安装孔位完全匹配，不需要额外做打孔、裁剪等二次加工，装配时直接对齐孔位用标准螺丝锁紧即可，对改装升级的用户非常友好。

　　外形尺寸与安装边界方面，这款导风构件整体采用紧凑化设计，不会超出E3DV6热端组件的原有安装轮廓，装配后不会和打印机的X轴运动机构、打印平台调平组件、自动调平探针等周边部件产生运动干涉，适配绝大多数采用E3DV6热端的打印机的安装空间。风道的出风口尺寸经过匹配计算，刚好覆盖E3DV6散热器的全部鳍片区域，既不会因为出风口过小导致气流覆盖不足，也不会因为出风口过大导致风压损失，能够在常规4010轴流风扇的驱动下，为散热鳍片提供足够的冷却风量，保证热端冷端温度稳定在耗材玻璃化转变温度以下，避免热 creep 导致的堵头故障。

　　在实际装配调试过程中，需要注意导风构件和散热鳍片之间的贴合间隙，尽量保证接合面无缝隙，必要时可以在接合处添加少量耐高温密封胶条进一步减少风损，同时要确认出风口的位置对准鳍片的中下部区域，因为热端的热量是从喷嘴端向上传导，鳍片中下部的热负荷最高，精准对准该区域能够最大化散热效率。另外全金属结构的构件在安装时要注意和热端加热块、热敏线等带电或高温部件保持安全距离，避免出现短路或者热量倒灌的问题。

　　对于结构设计从业者来说，这类小型导风构件的设计核心在于平衡气流效率、安装兼容性和结构可靠性，很多新手设计师在做同类导风结构时，往往只关注外形的美观度，忽略了风道内部的流阻设计和安装边界的干涉校验，导致实际装配后散热效果不达预期，甚至出现运动干涉打坏设备的问题。这款导风构件的设计就很好地兼顾了这几点，没有多余的装饰结构，所有的型面设计都是服务于气流导向和安装贴合的功能需求，是非常典型的功能优先的机械结构设计案例，在做小型风冷系统的导风结构设计时，可以参考这种一体化成型、贴合安装面、平滑风道过渡的设计思路，根据实际的散热需求调整风道截面和出风口角度，就能获得不错的导风效果。
