带纸巾储物格的宠物拾便收纳罐结构

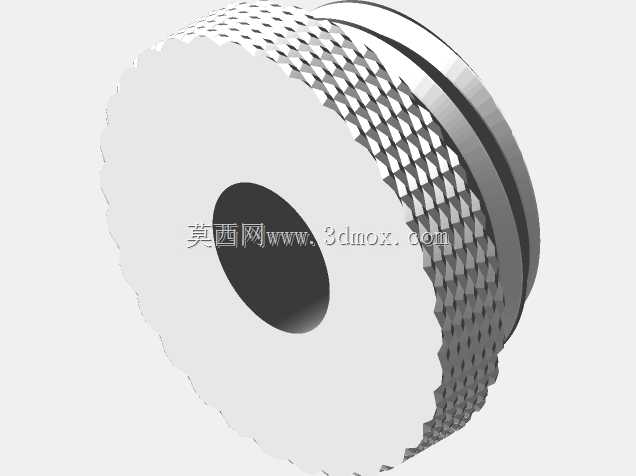

　　日常户外携宠出行场景中，宠物排泄物的收纳处理一直是养宠人群的高频刚需，传统拾便袋多采用软质包装存放，容易在包袋内被挤压破损，取用不便的同时也容易造成包内污染，这款带额外储物空间的拾便收纳罐，正是针对这类户外使用痛点做的结构优化设计。从结构设计逻辑来看，罐体整体采用短圆柱回转体构型，外圆周面加工有整圈菱形滚花纹理，这类滚花结构并非装饰性设计，而是充分考虑户外使用场景下，使用者可能佩戴手套、或者手部沾有雨水、汗液时的操作摩擦力需求，菱形滚花的齿距和齿深经过适配调整，既不会因为齿形过于尖锐硌手，也能保证拧动罐盖时提供足够的静摩擦力，避免打滑脱手。罐体的连接螺纹以M36X4公制螺纹为基础做了放宽调整，这里的放宽并非随意修改螺纹参数，

　　而是考虑到3D打印工艺的成型特性——常规FDM打印过程中，螺纹牙型会因为层纹堆积产生一定的尺寸收缩，如果严格按照标准螺纹公差建模，打印完成后会出现螺纹旋合过紧、甚至无法拧入的问题，适当放宽螺纹中径和大径的公差带，既能保证螺纹连接的可靠性，不会因为日常携带的晃动出现松脱，也能降低打印后的打磨修整工作量，无需做过多后处理即可顺畅旋合。罐体内部做了分隔式腔体设计，主腔体用来存放卷装的宠物拾便袋，在靠近罐口的位置额外预留了独立的窄型储物格，这个空间专门用来放置折叠后的干纸巾或者消毒湿纸巾，使用者在处理宠物排泄物时，无需在包内额外翻找纸巾，单手即可完成开罐、取拾便袋、取纸巾的连贯操作，大幅提升户外使用的便捷性。从安装和携带边界来看，

　　罐体整体外径控制在50mm以内，轴向长度不超过70mm，这个尺寸刚好可以适配大多数户外背包的侧袋，也可以通过额外加装的挂扣挂载在牵引绳或者腰带环上，不会因为体积过大造成携带负担。罐口位置做了双层凸缘结构，除了增强螺纹段的结构强度，避免跌落时螺纹口开裂之外，凸缘形成的台阶面也可以作为密封胶圈的安装位，加装硅胶密封圈后可以实现基础的防泼溅能力，雨天使用时不用担心雨水进入罐内打湿拾便袋和纸巾，同时也能隔绝拾便袋使用后带回的少量异味散出。在壁厚设计上，罐体主体采用2mm均匀壁厚，滚花位置的壁厚局部加厚到2.5mm，既保证了整体结构的抗摔性能，从1.2米高度自由跌落到水泥地面不会出现开裂破损，也不会因为壁厚过大造成材料浪费，

　　打印成本控制在合理区间。罐底位置做了内凹式设计，放置在平面上时可以减少罐底与接触面的摩擦，避免长期使用造成罐底磨损，同时内凹形成的空腔也可以作为小型应急储物空间，临时存放备用的宠物垃圾袋封口夹等小配件。整体结构没有多余的复杂曲面，所有特征都可以通过常规的三维建模软件直接生成，不需要拆分过多打印支撑，打印时仅需要在罐口螺纹位置添加少量易拆除支撑即可，大幅降低了打印难度，普通桌面级3D打印机即可完成制作，适合养宠人群自行打印使用，也可以作为小批量注塑生产的结构原型，在宠物户外用品领域有很强的实用适配性。
