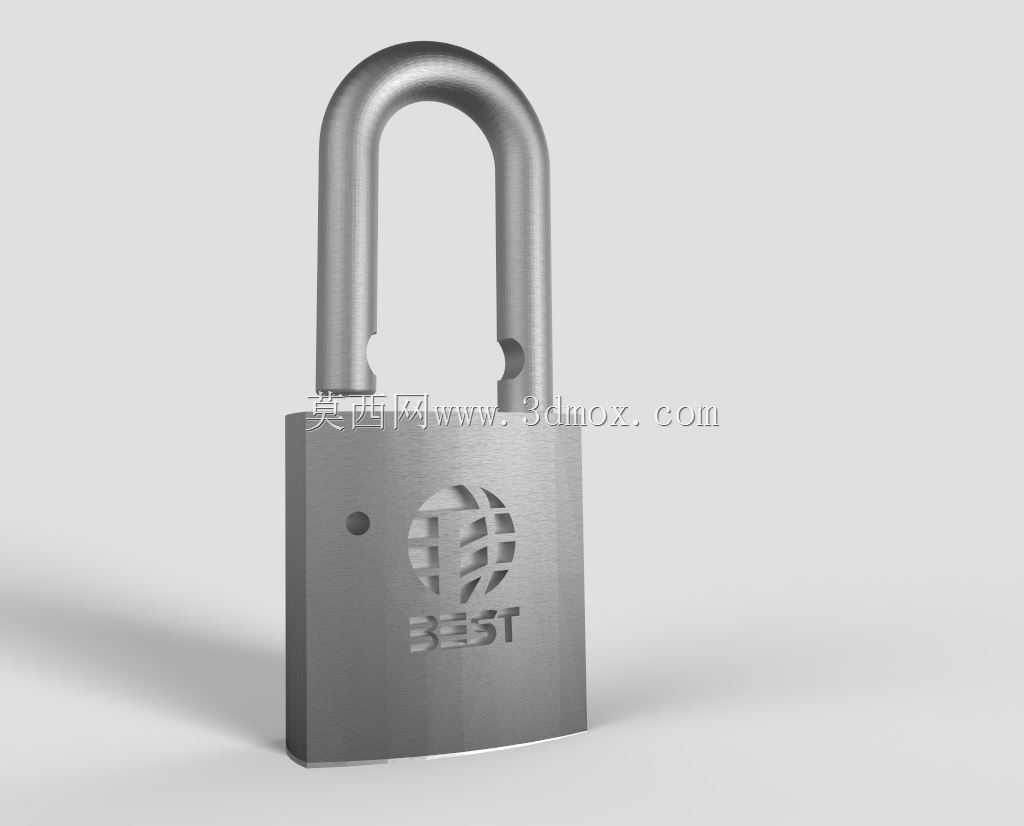

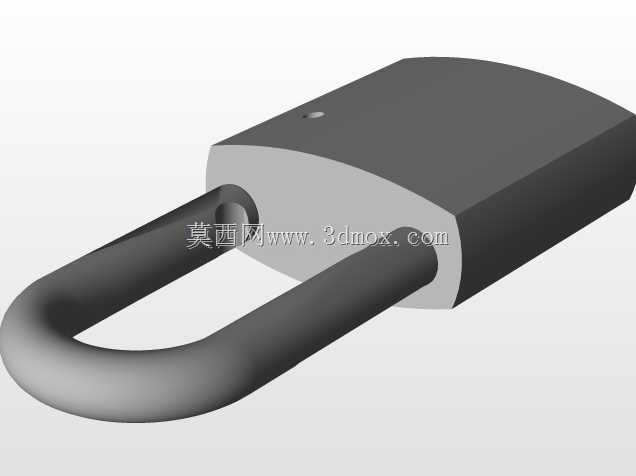

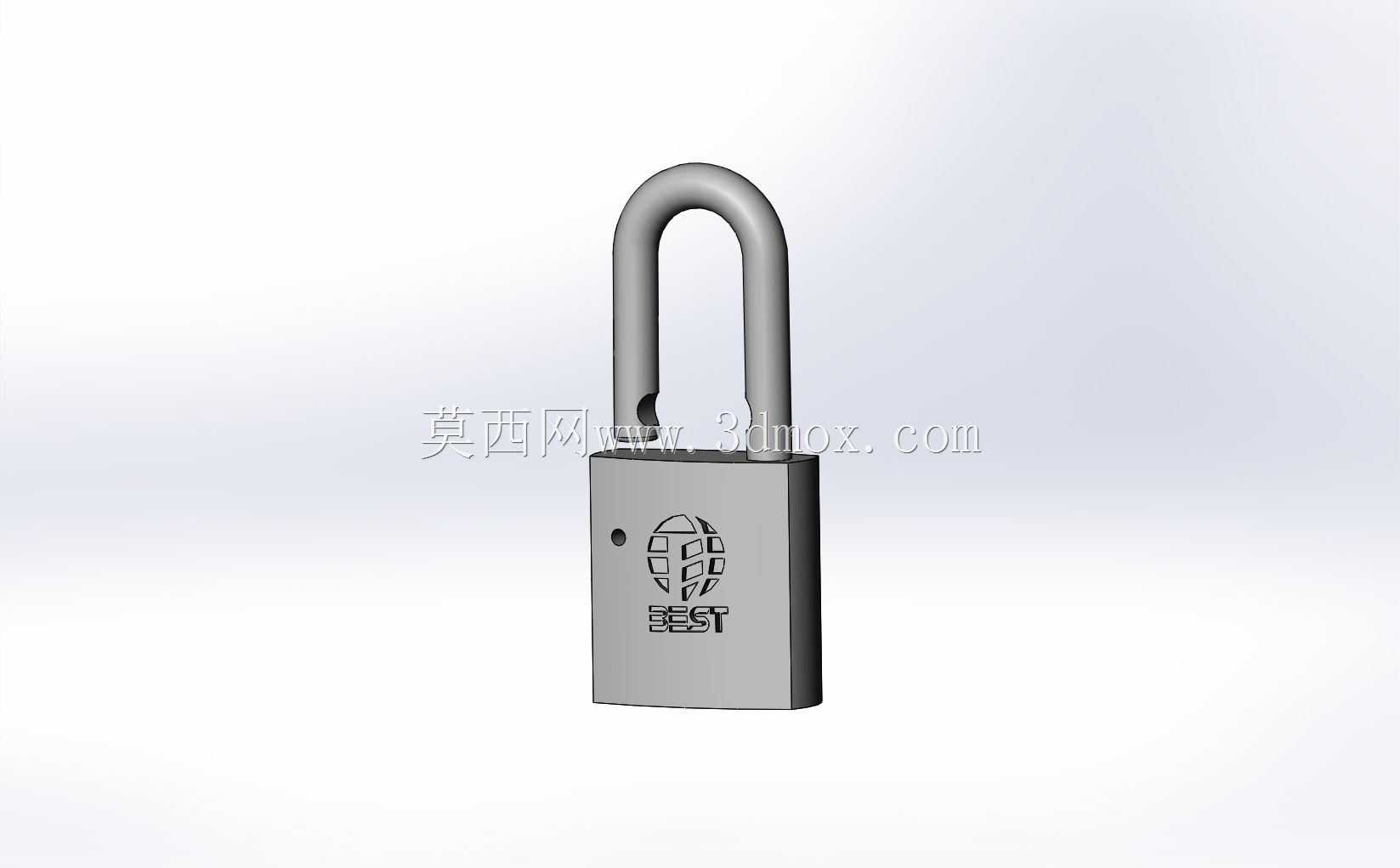

写实款挂锁三维逆向还原结构

　　日常生产生活场景里，挂锁的应用覆盖范围极广，从户外设备箱柜的防误开防护、仓储区域的临时封闭管控，到民用场景里的行李箱包、储物柜门、户外栅栏的锁定，都能见到这类结构的身影。不同于内置式锁具，挂锁不需要和被锁定件做预埋式的结构配合，只需要被锁定件预留适配梁体穿过的锁孔即可完成安装，适配性极强，也是五金锁具品类里应用场景最灵活的一类产品。

　　这款挂锁的结构设计遵循传统弹子挂锁的成熟逻辑，整体分为锁梁、锁体两个核心组成部分，锁梁采用U型弯折的金属杆结构，一端为固定铰接端，可在锁体内做小角度的旋转抬升，另一端为锁止端，锁体内部对应位置设置弹子锁止机构，当锁梁下压到位后，弹子卡入锁梁对应位置的环形卡槽内，完成锁止状态的固定，只有匹配的钥匙插入锁芯带动弹子错位后，锁梁才能抬升完成解锁。从逆向还原的结构细节来看，锁体采用方正的块状金属壳体，边角做了小圆弧过渡处理，既避免锐边造成的使用划伤，也能在跌落、磕碰时分散应力，减少壳体变形的概率，毕竟挂锁在实际使用中经常会出现随手放置、碰撞的情况，壳体的抗形变能力直接决定锁具的使用寿命，一旦壳体受外力变形卡滞锁梁或者锁芯结构，整个锁具就会直接失效。

　　从安装适配的边界尺寸来看，这款挂锁的锁梁净空高度、锁梁直径都适配常规的五金锁孔规格，市面上多数配电箱锁扣、储物柜搭扣、户外铁链的环扣尺寸都能兼容，不需要额外对被锁定件做扩孔或者改装。锁体正面预留了品牌标识的蚀刻区域，这个位置除了品牌标识的作用，也可以作为后期定制化标识的预留位，比如资产管理场景里，可以在这个区域蚀刻资产编号、归属信息，方便批量锁具的管理区分。锁梁的表面做了金属防锈处理，应对户外潮湿、雨淋的使用场景时，能减少锈蚀卡滞的问题，毕竟户外使用的挂锁最常见的失效原因就是锁梁锈蚀无法转动抬升，这部分的表面处理直接决定了锁具的户外使用寿命。

　　在逆向建模的结构还原过程中，需要重点关注几个配合面的尺寸精度：首先是锁梁和锁体配合的两个安装孔的同轴度，一旦两个孔的同轴度偏差过大，锁梁转动时就会出现卡滞，甚至无法正常下压锁止；其次是锁芯安装腔和锁梁锁止孔的位置度，这个位置的偏差会导致弹子无法准确卡入锁梁的卡槽，出现锁止失效或者钥匙无法转动的问题；另外锁体的合模线位置做了平整化处理，避免出现凸起的合模毛刺，影响握持手感也避免外力作用在合模线位置造成壳体开裂。

　　不同于电子锁具需要供电、结构复杂的特点，这类纯机械结构的挂锁可靠性极强，不需要后期维护，在无供电、恶劣环境下都能正常使用，也是工业场景里临时锁定、安全防护的首选锁具类型。在做这类五金件的三维建模时，除了外观曲面的还原，更要关注内部配合结构的尺寸逻辑，很多逆向扫描的模型容易忽略内部配合的公差预留，导致模型做3D打印或者机加工复刻后，出现零件无法装配、锁止功能失效的问题，比如锁梁和锁体孔的配合需要预留合理的间隙，既要保证转动顺畅，又不能间隙过大出现锁梁晃动量过大的问题，弹子和锁梁卡槽的配合深度也要控制在合理范围，配合过浅容易被外力撬开，配合过深则会出现解锁卡滞的问题。

　　从实际使用的功能特性来看，这款挂锁的锁体重量控制在合理区间，既不会因为过重增加携带负担，也不会因为壳体过薄导致抗破坏能力不足，方正的锁体形态可以稳定放置在平面上，批量存储时也不会出现滚动磕碰的问题。锁梁的弯折位置做了圆弧过渡，避免应力集中导致锁梁受外力弯折时从弯折处断裂，这也是挂锁抗破坏能力的核心结构点，很多劣质挂锁的锁梁弯折处没有做应力分散处理，稍微用力撬就会从弯折位置断裂，完全起不到防盗防护的作用。
