GoPro运动相机万向节测试结构件

　　在户外影像拍摄、运动场景记录领域，运动相机的防抖性能直接决定成片质量，而万向节作为核心防抖承载部件，其适配性测试需要高度还原相机本体的外形与安装基准，这款三维结构正是为匹配GoPro类运动相机的万向节测试环节开发的等效测试模型。从实际工程应用来看，这类测试模型不需要完全复刻相机内部的电子元器件，只需要精准还原外部安装接口、外形轮廓、重心分布以及关键受力点位，就能满足万向节调校过程中的动平衡测试、夹持力测试、角度限位测试等核心需求，相比直接使用量产真机开展测试，既能避免真机在反复装夹、极限角度测试中出现外壳磨损、接口变形的问题，也能在多轮迭代测试中降低测试耗材成本，适配实验室长时间连续测试的工况。

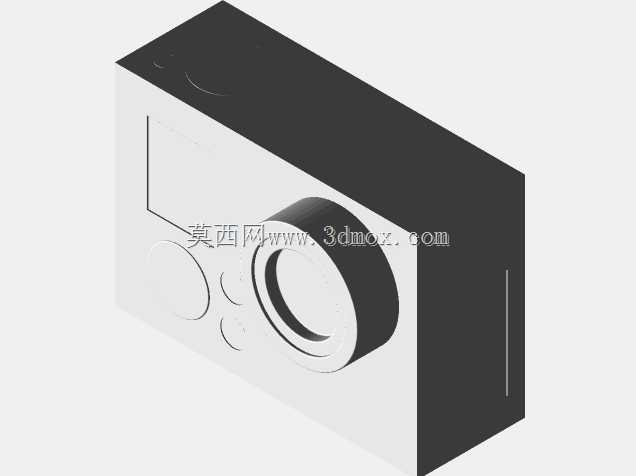

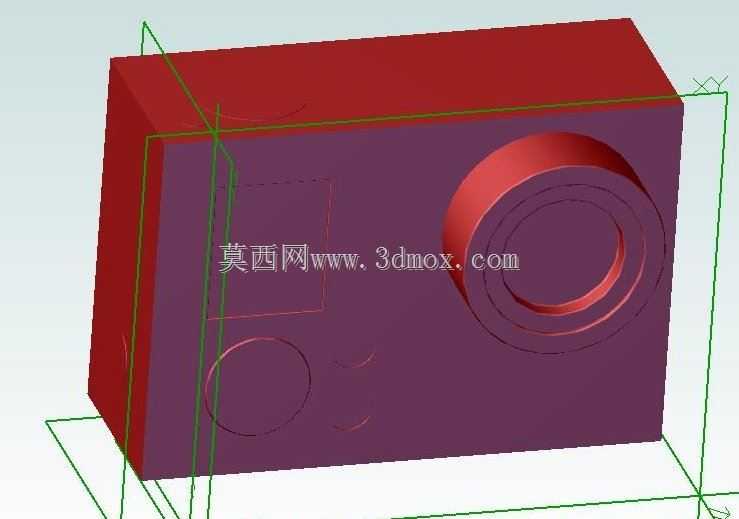

　　设计过程中首先锁定的是相机正面的镜头凸台结构，这个环形凸台是万向节调平过程中重要的视觉参考基准，凸台的外径、突出高度、同轴度都严格参照真机尺寸做了还原，确保视觉识别系统在测试过程中能够准确捕捉镜头中心位置，不会因为模型外形偏差导致防抖算法调校出现基准偏移。机身主体采用方正的块体结构，侧面与背面的按键凹陷、小尺寸功能凸点都做了等比例还原，这些细节并非冗余设计——万向节的夹持爪在抱紧相机时，需要避开机身侧面的功能按键区域，防止测试过程中夹持力误触按键，同时夹持接触面的摩擦系数匹配也需要参照真机外壳的曲面走势，还原真实装夹时的受力分布，避免测试中出现夹持打滑、应力集中导致的模型变形问题。

　　从安装边界来看，模型整体的长宽高尺寸完全对应量产相机的实际外形尺寸，底部的通用安装孔位位置、螺纹深度都做了精准复刻，既可以适配万向节快装板的标准安装接口，也能兼容常见的运动相机拓展支架，满足不同测试台架的装夹需求。模型的重心位置经过配重校准，和真机带电池状态下的重心偏差控制在0.5mm以内，这一点对于万向节的动平衡测试尤为关键，如果重心偏差过大，测试得出的电机扭矩参数、防抖响应参数都会和实际使用场景存在偏差，直接导致调校后的万向节在搭载真机时出现防抖滞后、高频抖动的问题。

　　在结构细节处理上，模型边角的圆角大小、机身表面的微小凹陷都做了还原，这些细节会影响风阻测试环节的数值准确性——当运动相机搭载在骑行、滑雪等高速运动场景的万向节上时，风阻带来的高频振动是影响防抖效果的重要因素，还原真实外形的测试模型能够在风洞测试、模拟振动测试中输出更贴近真实使用场景的数据。镜头凸台的多层环形台阶结构也完全参照真机设计，测试过程中可以搭配不同厚度的UV镜、镜头保护盖配件，验证万向节在搭载不同配件时的负载能力与角度调整范围，避免出现镜头配件与万向节结构发生运动干涉的问题。

　　不同于外观展示类的三维模型，这款测试用结构件在设计时特意弱化了内部的复杂腔体结构，采用实体填充的方式保证整体结构强度，能够承受万向节测试过程中反复的快速启停、角度翻转带来的冲击力，不会因为长期测试出现结构开裂、变形的问题。机身表面的基准平面做了平整度处理，方便测试人员在模型上粘贴加速度传感器、位移标记点，采集测试过程中的振动数据与角度偏移数据，为万向节的控制算法调校、结构刚度优化提供可靠的数据支撑。在实际测试场景中，这类等效模型还可以根据测试需求做针对性的局部修改，比如调整局部重量模拟加装外接麦克风、补光灯等配件后的重心变化，拓展测试覆盖的工况范围，为万向节产品的全场景适配提供更全面的测试支撑。
