多点成形柔性加工装备结构设计

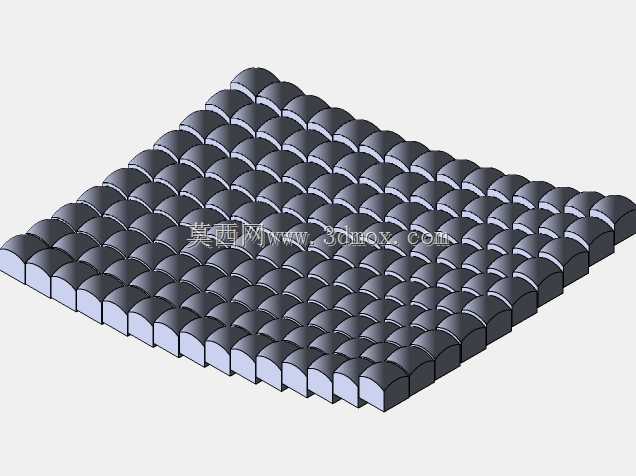

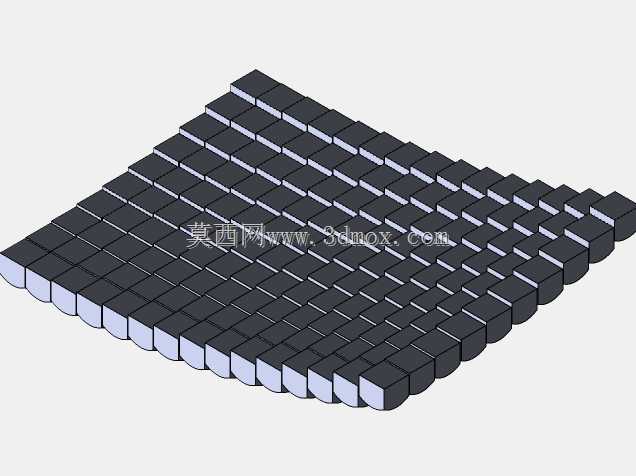

　　在船舶外板加工、航空蒙皮制造、建筑曲面幕墙成型这类小批量变曲率板材加工场景里，传统整体模具需要针对每一款曲面单独开模，生产准备周期长、模具存储成本高，遇到单件定制的异形曲面构件时，开模成本甚至会超过构件本身的加工成本，多点成形装备正是为解决这类离散化曲面加工需求诞生的柔性加工设备。这套多点成形结构的核心设计思路，是将传统整体模具的连续成形面拆解为大量独立可调的冲头单元，每个冲头单元都可以沿垂直方向独立调整高度，所有冲头的顶端共同拟合出目标曲面的包络面，替代传统的整体凸模与凹模，配合柔性压边结构即可完成不同曲率板材的冷压成形，无需针对每款曲面单独制作实体模具。从结构布局来看，整套装备的冲头阵列采用矩阵式排布，

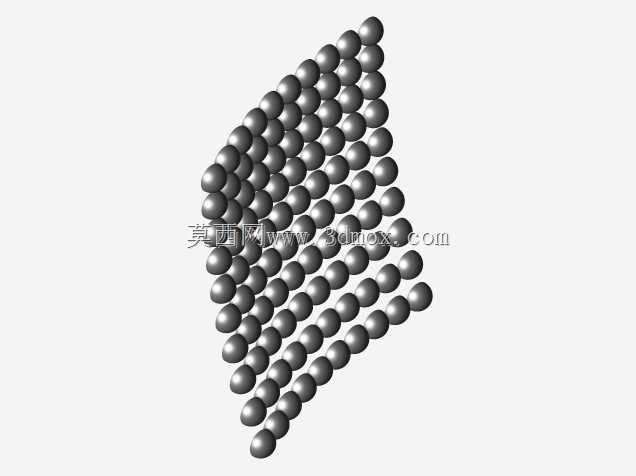

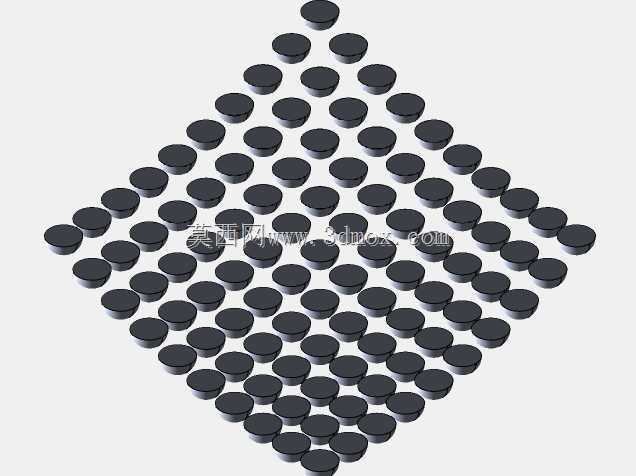

　　相邻冲头的间距根据常规加工板材的最小曲率半径做了匹配设计，冲头头部采用球头结构搭配可转动的顶帽，避免冲压过程中在板材表面留下压痕，同时减少板材流动时的滑动阻力；冲头的高度调节采用伺服驱动配合锁紧结构，调整到目标高度后可自动锁止，承受冲压载荷时不会发生位移，保证成形面的精度。设备的安装边界需要匹配常规车间的起重与进料空间，冲头阵列的有效成形幅宽覆盖常用的中厚板加工尺寸，设备主体框架采用焊接箱型结构，具备足够的刚性抵抗冲压过程中的变形，框架上下分别布置驱动机构，上模架与下模架的冲头阵列可同步调整，实现双向调形，相比单模架调形的结构能加工曲率变化更复杂的双曲面构件。在实际加工流程中，操作人员先将目标曲面的三维数据导入控制系统，

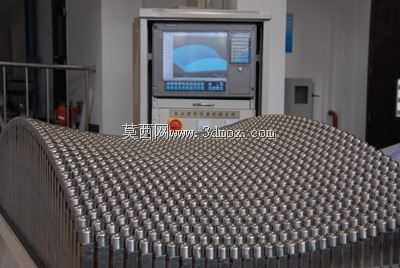

　　系统自动计算每个冲头需要调整的高度值，驱动所有冲头完成调形并锁止，之后将待加工板材放置在进料定位工位，通过压边机构固定板材边缘，上下模架合模完成板材冲压，保压一定时间后开模即可取出成形完成的曲面构件，整个换型过程仅需十几分钟，相比传统开模的数天周期效率提升极为明显。这套结构在设计时充分考虑了不同厚度板材的加工适配性，冲头的承载能力按照常用的低碳钢、铝合金板材的冲压载荷做了冗余设计，冲头导向部位采用自润滑衬套，长期往复运行也不会出现卡滞，日常维护仅需定期检查衬套磨损情况与锁紧机构的可靠性即可。针对成形过程中容易出现的板材起皱问题，结构上配套了可调整压边力的柔性压边装置，压边块同样采用离散式结构，可跟随曲面形状调整压边力分布，

　　在板材曲率变化大的区域提供更大的压边力，抑制材料流动过快导致的起皱缺陷。冲头阵列的排布密度做了平衡设计，密度过高会大幅提升设备制造成本与调形时间，密度过低则会导致成形曲面出现明显的多棱边缺陷，需要后续大量打磨修整，当前的排布密度可以保证成形后的曲面仅需少量修磨即可达到使用要求，兼顾了加工效率与成形质量。设备的控制系统与冲头驱动单元采用集成式布置，电气柜与主机架整合为一体，减少设备的占地面积，安装时仅需找平地面固定地脚螺栓即可，无需做特殊的地基处理，适合中小型加工车间的场地条件。在实际应用中，这类装备除了用于常规的金属板材曲面成形，还可适配复合材料的曲面热压成形，只需调整冲头的加热模块与合模速度参数即可，拓展性较强。
