苏-9截击机分件式可打印结构设计

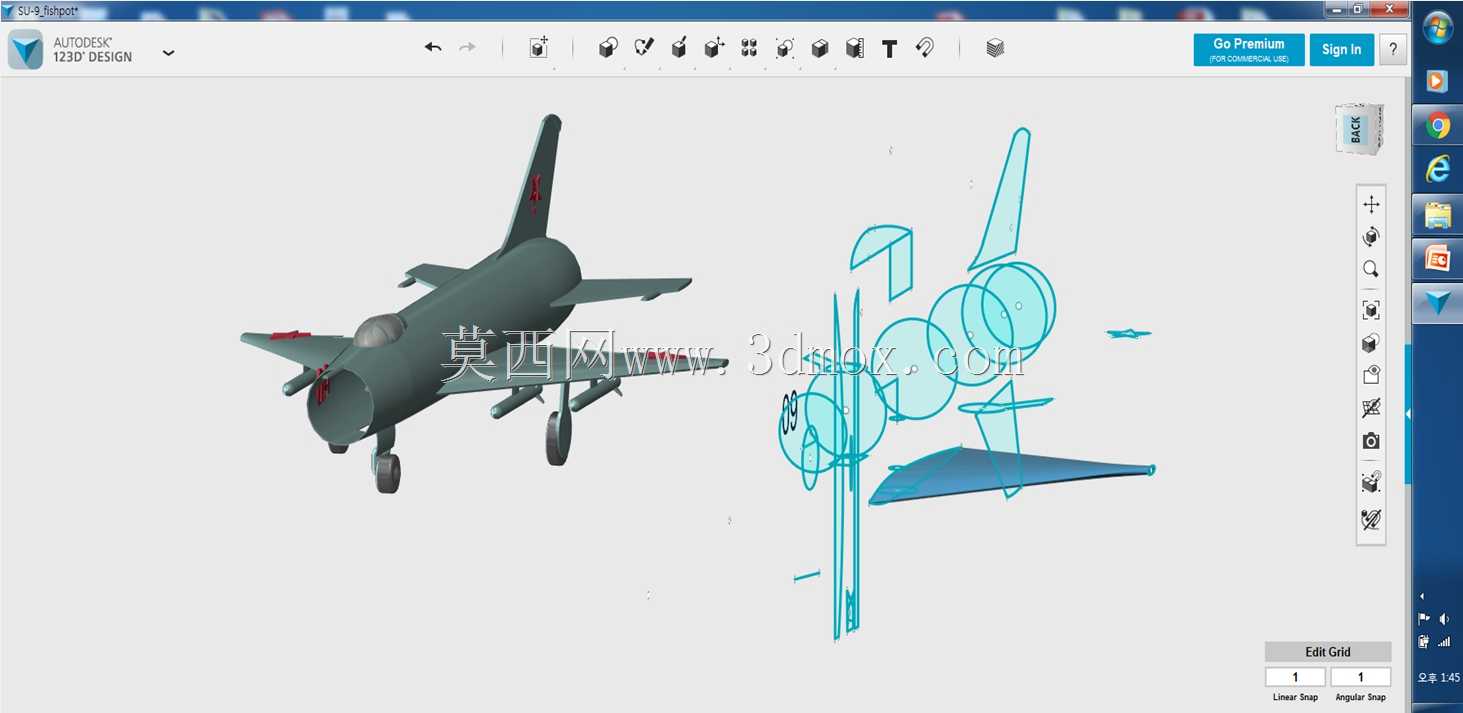

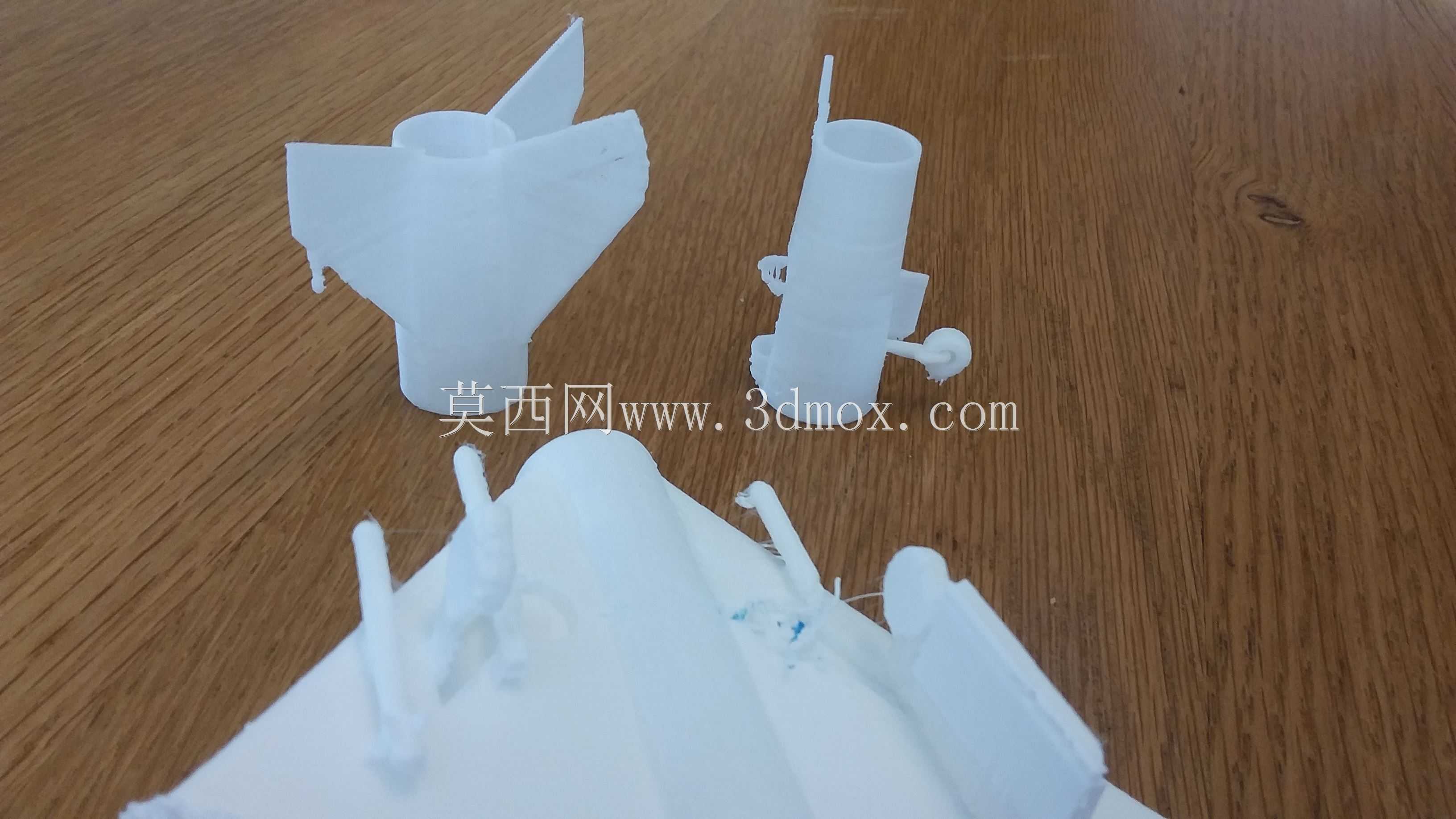

　　该模型还原苏-9截击机的整体气动布局，机身采用细长旋成体构型，机头进气道保留了原版的圆形截面设计，进气道中心锥结构完整还原，匹配该机作为高空高速截击机的气动需求，可满足航模展示、航空科普教具、静态收藏摆件等多场景使用需求。设计阶段针对熔融沉积成型的工艺特性做了专项适配，将整机拆分为三个独立加工单元，拆分位置选在机身受力均匀、拼接定位基准明确的框段位置，避开了机翼与机身连接的主承力区域、尾翼舵面的活动配合区域，既降低了单块打印件的悬空角度，减少打印过程中支撑材料的用量，也能保证拼接后整机的外形轮廓精度，不会出现明显的拼接断差。所有外露结构件均做了壁厚统一控制，整体壁厚维持在0.5mm，既保证打印完成后零件有足够的结构刚度，拿取、

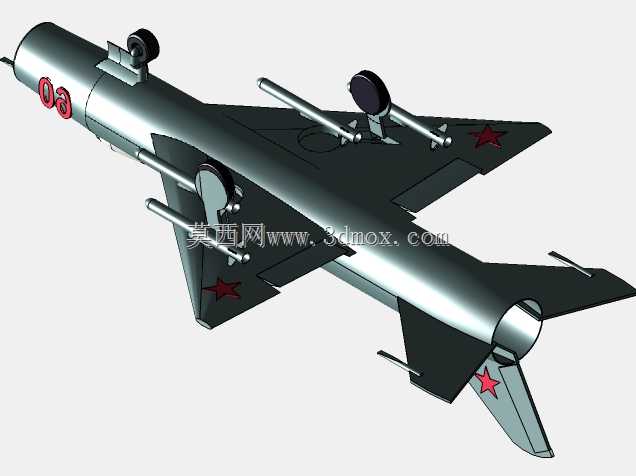

　　拼接过程中不会出现薄壁碎裂、变形问题，也能避免壁厚过大导致的打印周期过长、材料浪费问题，适配桌面级FDM打印机的常规加工能力，使用常规PLA线材即可完成制作，无需特殊工程材料支撑。机翼部分采用后掠三角翼布局，翼面与机身的过渡圆角做了平滑处理，还原了原版战机翼身融合的气动特征，翼下挂架结构单独做了细节还原，可匹配对应比例的外挂武器模型安装，机翼表面的红星标识区域做了浅凹槽定位，方便后期涂装时对齐标识位置，无需额外测量定位。尾翼部分包含垂直尾翼与水平尾翼，垂尾的后掠角度、方向舵的轮廓分界均按照实机比例缩放还原，尾喷口位置做了环形内凹结构，还原发动机尾喷管的层次感，尾喷口内部做了封闭处理，避免打印过程中出现内部悬空结构导致的拉丝、

　　塌陷问题。起落架部分采用简化的固定式结构，三个起落架的安装位置均预留了定位卡槽，拼接时可直接卡入机身对应的安装位，无需额外粘接定位，起落架轮体做了可转动的间隙配合设计，安装完成后模型可平稳放置在平面上，不会出现重心偏移倾倒问题。设计过程中对所有拼接面做了公差匹配，拼接止口预留了0.2mm的装配间隙，适配PLA材料打印后的冷却收缩量，打印完成后无需额外打磨即可顺利拼接，拼接后接缝紧密，不会出现松动脱落问题。整机的重心位置经过校核，落在主起落架与机尾之间的合理区间，静态放置时稳定性充足，即使搭配小比例外挂件也不会出现头重脚轻的问题。机身表面的细节处理兼顾了打印可行性与外观还原度，没有设置过于细小的凸起结构，避免打印过程中出现细节丢失、

　　断件问题，所有棱边均做了0.1mm的圆角过渡，既符合实机的蒙皮铆接工艺特征，也能避免打印后锐边划伤的问题。该模型可直接用于航空主题展馆的静态展示，也可作为中小学航空科普课程的实操组装教具，还能作为航模爱好者的静态收藏摆件，拆分式的设计也方便爱好者单独对某个部件做涂装改色，制作个性化的定制版本。
