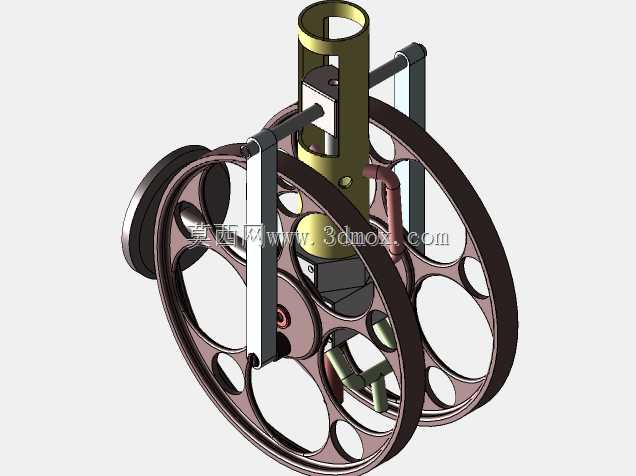

带回转阀单缸蒸汽机整体结构设计

　　这套带回转阀的单缸蒸汽机结构，核心面向小型动力演示、教学实验以及复古动力装置复刻场景，在工科院校的热机原理教学、传统动力装置科普展陈、小型复古动力设备改装领域都有实际应用价值。不同于常见的滑阀配气结构，这套设计采用回转阀作为配气核心部件，能够通过阀芯的连续回转运动精准控制进排气时序，相比传统滑阀结构，配气过程的摩擦阻力更小，高速运转下的卡滞风险更低，同时阀芯与阀腔的密封面加工难度更低，更适合小尺寸动力装置的加工与装配。

　　从整体功能逻辑来看，这套结构完整覆盖了蒸汽机的动力输出全流程：高压蒸汽从上部进汽管路进入阀腔后，通过回转阀的周期性转动，按照活塞的运动相位交替向气缸上下腔送入高压蒸汽、排出做功后的乏汽，推动活塞在气缸内做往复直线运动，再通过十字头结构将活塞的直线运动传递给连杆，最终带动曲轴与两侧的飞轮做连续回转运动，输出可用的旋转扭矩。两侧的大直径飞轮除了储存运转能量、平衡曲柄连杆机构的往复惯性力之外，轮辐上开设的多个减重孔在降低整体重量的同时，也能在运转过程中带动周边空气流动，对气缸外壁起到辅助散热的作用，避免长时间运转导致缸体温度过高影响密封性能。

　　设计过程中，首先需要匹配回转阀的转动相位与活塞的运动行程，确保进汽提前角、排汽滞后角的参数符合小功率蒸汽机的运转特性，避免出现进汽不足、排汽不畅导致的动力输出波动。气缸与活塞的配合间隙需要根据蒸汽工作温度做热胀量预留，常温装配状态下保留合理的间隙值，保证工作温度下活塞与缸壁之间既能形成有效蒸汽密封，又不会出现热胀卡滞的问题。十字头与导向杆的配合采用滑动摩擦结构，导向杆平行度公差控制在0.02mm以内，避免活塞运动过程中出现偏磨，导致密封环过早磨损漏气。连杆两端的铰接孔采用同轴度公差约束，大小端的轴承配合间隙根据运转转速做匹配，减少高速往复运动下的冲击噪音与磨损量。

　　安装边界方面，这套结构的整体安装基准为下部的曲轴支撑座，两个支撑轴承座的安装面共面度公差不超过0.03mm，保证曲轴运转过程中无附加弯曲应力。整体横向安装尺寸以两侧飞轮的外端面为最大边界，安装时需要预留至少15mm的周边安全间隙，避免飞轮运转过程中与周边防护结构发生剐蹭。上部的进汽接口采用标准管螺纹设计，可直接对接常见的小型蒸汽发生器管路，安装时需要保证进汽管路与阀腔接口的同轴度，避免管路应力传递到阀腔导致阀芯转动卡滞。气缸外壁的散热区域无其他遮挡结构，保证空气流通顺畅，乏汽排出方向朝向结构侧下方，避免排出的高温乏汽直喷到周边操作人员或者不耐热的部件上。

　　从结构细节来看，回转阀的驱动通过曲轴端部的同步齿轮实现，传动比设定为1:1，保证阀芯转速与曲轴转速完全同步，配气相位不会随运转转速变化出现偏移。曲轴的平衡块与曲柄采用一体化结构设计，平衡块的质心位置经过配重计算，能够抵消70%以上的活塞与连杆往复惯性力，降低运转过程中的整机振动幅度。所有铰接位置的润滑点都预留了注油通道，日常维护时不需要完全拆解结构即可完成润滑脂加注，降低长期使用的维护难度。
