丰田GR86专属金属车标立体结构设计

　　这款车标结构的三维设计，最初是针对丰田后驱运动车型的外观标识升级需求展开，区别于普通家用车的平面印刷标识，该款标识采用全立体金属质感结构设计，主要安装于车辆前格栅中央、尾门标识位以及侧裙装饰位，承担品牌识别、车型属性传递的核心作用，同时也适配改装市场中车主对车辆外观个性化标识的替换需求。从结构设计思路来看，整个标识采用环形外框包裹内部专属字符的布局，外框做了等宽圆弧过渡处理，所有棱边都预留了R0.8的圆角，既避免金属冲压加工过程中出现应力集中导致的开裂问题，也能在车辆行驶过程中减少气流冲刷带来的风阻噪点，同时圆角处理不会在日常洗车、擦拭过程中划伤清洁人员的手部。内部的字符结构采用错落的立体凸起设计，凸起高度统一为3.2mm，

　　和外框的凸起高度保持齐平，整个标识的基准厚度为2.5mm，安装面做了全平面处理，预留了0.3mm的背胶粘贴槽位，既可以适配3M双面胶的无损粘贴安装，也可以在标识背面预留两个直径2mm的定位柱，适配原厂卡扣式安装的位孔需求，安装边界完全兼容原厂对应车型的标识安装位，不需要对车身覆盖件做额外的打孔或打磨处理，替换安装时可以直接对位贴合。在实际应用场景中，这款标识除了整车出厂时的配套装配，也大量应用于汽车后市场的外观改装环节，不少车主会将原有普通版本的车型标识替换为该款专属运动标识，来匹配车辆的运动化改装定位，同时该结构的设计也考虑了户外使用的耐候性，所有结构面都做了均匀的壁厚处理，最薄位置壁厚不小于1.2mm，不会因为长期的户外暴晒、

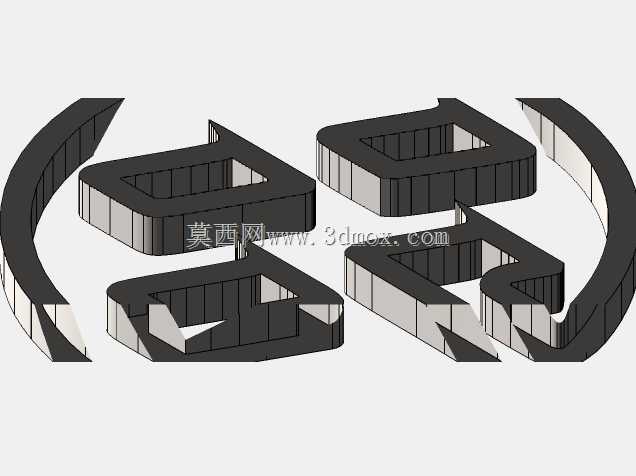

　　低温冰冻出现结构变形，标识表面的立体结构在不同光线角度下会形成错落的光影反射效果，比平面标识拥有更强的视觉辨识度。设计过程中特意规避了尖锐棱角和易积水的凹槽结构，所有字符之间的间隙都做了45度的斜角过渡，雨天行车时水流可以顺着斜角自然排出，不会在标识缝隙中积存泥水，减少后期清洁维护的难度。环形外框的直径控制在85mm，和原厂同位置标识的外径尺寸完全一致，不会出现安装后遮挡车身原有定位线、或者和周边装饰条产生干涉的问题，内部字符的笔画宽度统一为6mm，既保证了远距离的识别清晰度，也不会因为笔画过细导致加工过程中出现断连、变形的问题。从建模逻辑来看，整个结构采用实体建模方式生成，所有曲面都做了G2连续处理，不管是后续做金属压铸加工、

　　还是做亚克力CNC雕刻、或者是3D打印打样，都可以直接提取模型实体进行工艺编程，不需要额外修补破面。标识的安装贴合面做了细微的网格纹路处理，能够提升背胶和车身漆面的粘附强度，在车辆高速行驶时不会出现标识脱落的风险，边缘位置做了0.5mm的内收斜角，粘贴后不会出现明显的胶层外露问题，整体视觉效果更加贴合车身曲面。考虑到不同安装位置的曲面差异，模型还预留了轻微的安装面弧度调整余量，针对尾门位置的微弧安装面，可以通过简单的曲面偏移适配，不需要重新构建整体结构，大幅提升了该标识在不同车型版本上的适配性。
