斜置式自动化输送执行机构三维设计

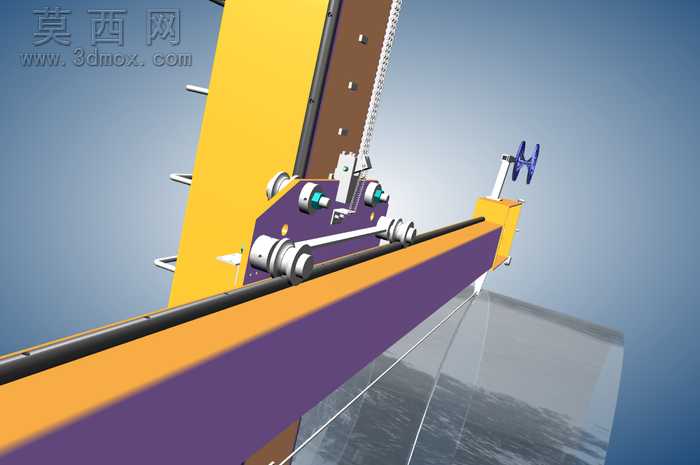

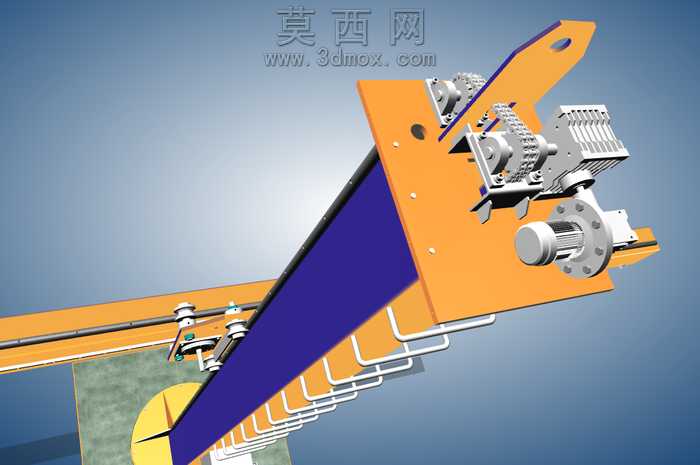

本作品为斜置布局的自动化输送执行机构三维建模成果，建模过程中严格遵循机械设计的装配逻辑与公差配合规范，对每一处结构细节都做了精细化还原。整体模型以倾斜布置的承载梁为核心基体，主体承载结构采用橙黄色金属质感材质，模拟工业常用喷涂碳钢板的表面效果，斜向支撑段采用深蓝色哑光材质区分功能区域，清晰划分承载与导向的不同功能模块。建模阶段首先完成主承载梁的轮廓搭建，精准还原梁体上的安装孔位、定位凸台与减重结构，保证后续零部件装配的定位基准准确；随后依次搭建导轨组件、传动执行单元、驱动安装座等子部件，其中导轨部分还原了滑动副的配合间隙，传动组件完整呈现了齿轮啮合、传动链排布的结构关系，驱动端的电机安装座、输出轴连接结构都按照实际工业件的尺寸比例建模，所有紧固件、定位销等标准件都做了等比例还原，未做简化省略。材质渲染阶段，对金属加工面做了细微的粗糙度纹理处理，传动部件的金属光泽与承载梁的喷涂质感形成明确区分，运动部件的边缘做了轻微的倒角高光处理，突出机械加工的工艺细节；导向轮、滑动接触件采用偏耐磨的哑光金属材质，模拟实际工况中耐磨件的表面特性。设计思路上，该机构采用斜置输送的布局形式，可适配有高度差的工位间物料转运需求，将驱动单元集成在机构端部，传动组件沿承载梁排布，既缩减了整体占用空间，又保证了动力传输的稳定性；侧边排布的白色管线固定结构，还原了实际设备中气动或电气线路的排布走向，让模型更贴近真实工业设备的装配状态。整体装配关系完全按照实际设备的组装逻辑搭建，可直观呈现各部件的连接方式与运动传递路径，清晰展示斜置输送场景下执行机构的结构组成与布局逻辑。
