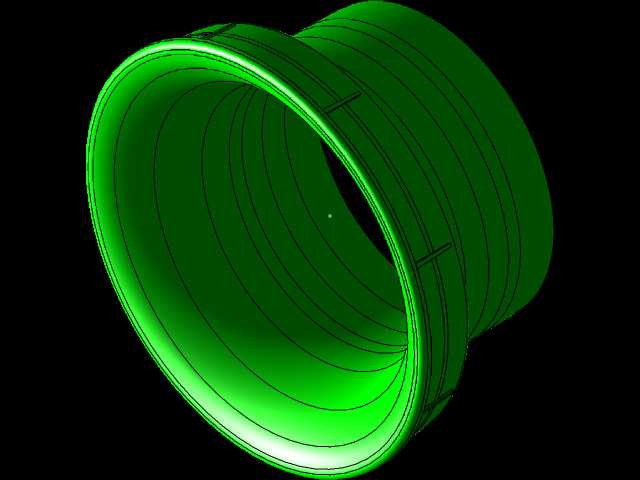

家庭影院用塑料筒状连接结构件

　　该塑料筒状构件主要应用于家庭影院声学设备的风道衔接场景，在整套影音系统中承担气流导向、结构定位与部件衔接的作用，常见于嵌入式低音炮、壁挂式环绕音响的内部气路连接位置，也可适配部分定制化家庭影院投影设备的通风管路接驳需求。从实际使用场景来看，这类构件需要在有限的设备腔体空间内完成气流的平顺引导，避免气路弯折产生的风噪影响影音体验，同时还要兼顾安装时的容错空间，降低现场装配的对位难度。

　　设计过程中优先考虑了注塑成型的工艺可行性，整体采用等壁厚回转体结构，避免出现壁厚突变导致的缩痕、翘曲问题，外表面设置的多道环形凸筋，一方面是为了增加构件自身的结构刚度，减少薄壁长筒件在运输、装配过程中出现的椭圆变形，另一方面凸筋形成的阶梯结构可以适配不同内径的对接软管，安装时无需额外定制变径接头，直接将软管套至对应凸筋位置即可完成密封衔接，适配性更强。筒身内壁做了顺滑过渡处理，没有突兀的台阶或棱角，能够让气流沿筒壁平顺通过，减少气流扰动产生的异音，这一点对于家庭影院这类对静音要求极高的使用场景尤为关键，哪怕是细微的风噪都会在安静的观影环境中被放大，影响整体沉浸感。

　　从安装边界来看，该构件大端外径适配常规6英寸影音设备的出风口尺寸，小端可对接4英寸柔性通风管，整体轴向长度控制在120mm以内，能够嵌入大部分家庭影院音响的后部腔体预留空间，安装时大端通过周圈均匀分布的三个卡扣位与设备主体卡接固定，无需额外打螺丝，装配效率更高，也避免了螺丝孔位漏风产生的噪音。构件边缘全部做了R1.5的圆角处理，一方面是避免注塑件的锐边在装配时划伤安装人员的手部，另一方面也能减少安装时对接软管被锐边割破的风险，提升装配过程的安全性。

　　在结构强度设计上，虽然是薄壁塑料件，但通过环形凸筋的合理排布，筒身的径向抗挤压能力可以满足15N径向压力下变形量不超过1mm的要求，完全能够覆盖设备运输、安装过程中的常规挤压受力场景，不会出现轻易被压瘪导致气路堵塞的问题。材质选用改性ABS塑料，兼顾了一定的韧性与表面光洁度，注塑成型后内壁无需额外打磨即可达到足够的光滑度，减少后续加工工序，同时ABS材质的耐老化性能也能满足家庭影院设备长期使用的需求，不会因为常年处于设备腔体的温热环境中出现脆化开裂的问题。

　　实际选型应用时，需要注意对接管路的弯折角度不要超过30度，避免管路弯折后挤压该构件的出口端导致气路截面积变小，影响通风或声学传导效果。如果是用于低音炮的倒相管结构，该构件的长度与内径比例经过反复校核，能够配合常见的8英寸低音单元实现更低的倒相管谐振频率，提升低频下潜深度，同时不会产生明显的管内气流噪声。构件的同轴度公差控制在0.2mm以内，安装后不会出现偏心导致的气流偏斜问题，保证气路输出的均匀性。
