卧式旋转调节碳膜电位计结构参考模型

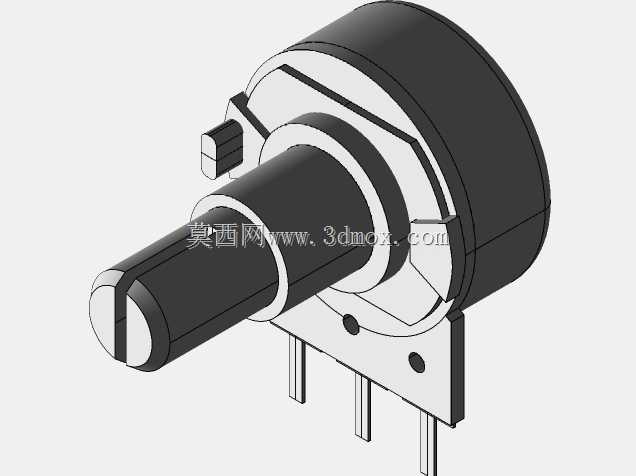

　　在各类工业控制板卡、消费电子调速模块、实验教学电路、小型机电设备的参数调节回路中，这类卧式安装的旋转碳膜电位计是极为常见的被动调节元件，核心作用是通过转轴的旋转改变碳膜轨上的接触点位，实现回路电阻值的连续可调，进而完成对输出电压、信号增益、设备转速、灯光亮度等参数的线性调节。不同于立式安装的电位计，这款卧式结构的元件采用引脚直插的PCB安装方式，主体基座贴近板面布局，转轴垂直于PCB板面伸出，能大幅降低元件在板卡上的竖向占用空间，适配内部竖向净空有限的紧凑型设备壳体设计。从结构设计逻辑来看，这款电位计的整体结构分为几个核心功能段：最上方的带扁位圆柱转轴是操作受力端，扁位结构主要用于配套旋钮安装时的周向防转，

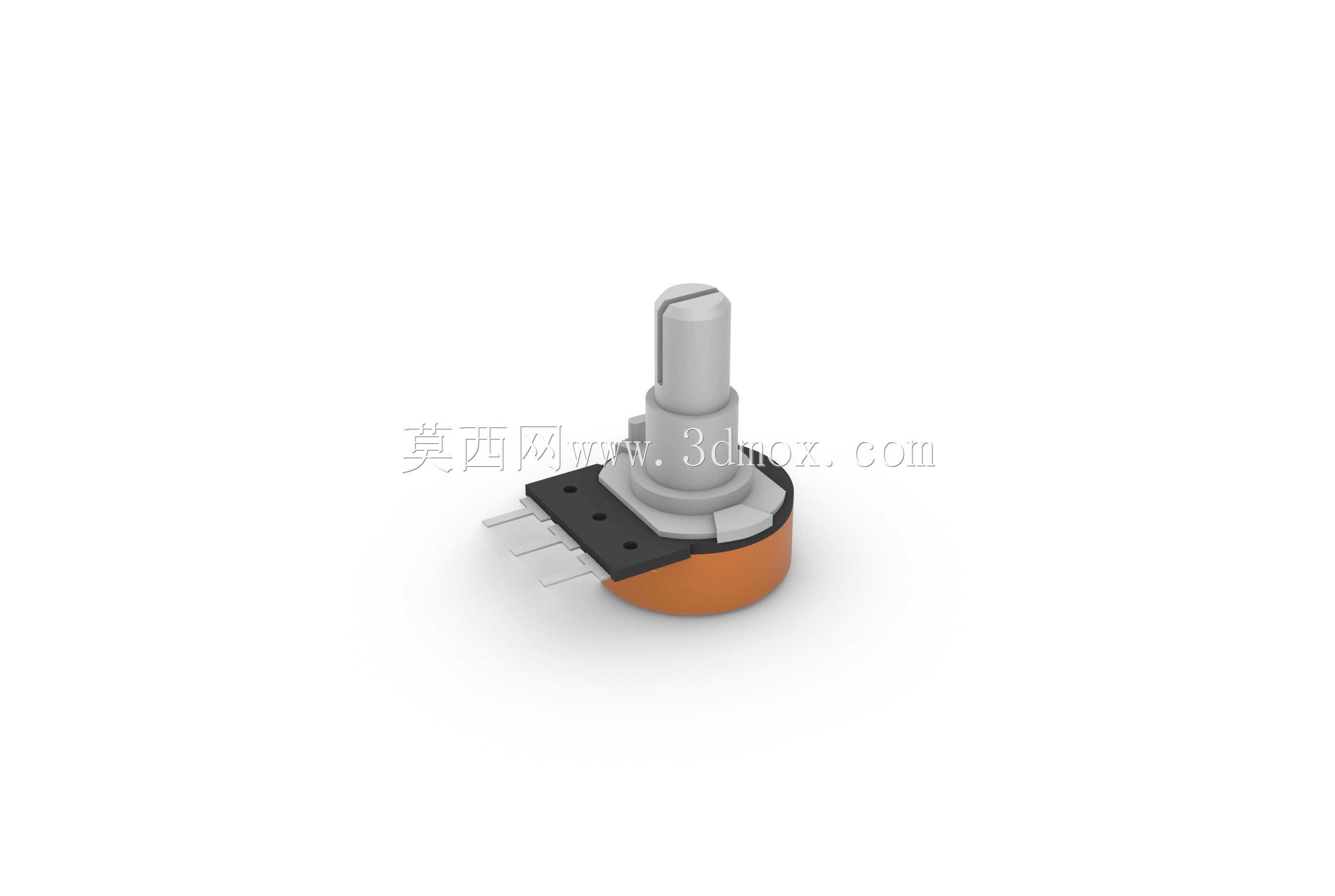

　　避免旋钮调节时与转轴出现相对打滑，转轴的旋转角度通常设定在270度左右的有效调节行程，两端设置机械限位结构，防止过度旋转造成内部碳膜层与接触弹片的物理损伤。转轴下方是黑色的绝缘基座，基座采用耐高温的工程塑料注塑成型，一方面承担转轴的旋转支撑作用，内置的阻尼结构能为转轴提供均匀适中的旋转阻尼感，保证调节时的手感一致性，避免参数调节出现跳变；另一方面基座内部封装了环形碳膜电阻轨与弹性金属接触刷，接触刷与转轴同步转动，始终与碳膜轨保持稳定的弹性接触，将转轴的角位移转化为电阻值的线性变化。基座下方的橙色环形段是元件的密封与定位结构，既可以阻挡焊接时的助焊剂蒸汽、日常使用中的粉尘进入元件内部造成接触不良，也能在波峰焊过程中起到一定的隔热作用，

　　避免高温传导至内部碳膜层造成阻值漂移。基座侧方伸出的三个直插式引脚是电路连接端，三个引脚分别对应电阻轨的两个固定端与接触刷的活动输出端，引脚采用镀锡铜材质，具备良好的可焊性与结构强度，引脚间距符合通用PCB设计的孔位规范，能直接适配标准2.54mm间距的焊盘布局，不需要额外定制板卡孔位。在实际选型与结构建模参考时，需要重点关注几个安装边界参数：首先是转轴的伸出长度与直径，这直接决定了配套旋钮的选型范围与设备面板的开孔位置，面板开孔需要预留足够的转轴穿过间隙，同时要保证旋钮安装后与面板表面的间隙均匀，避免旋转时与面板发生摩擦；其次是主体基座的外径与安装高度，建模时需要在PCB板面上预留对应的元件占位空间，周边的电解电容、

　　接插件等较高元件需要与电位计保持足够的安全间距，避免安装时出现结构干涉，尤其是转轴旋转路径上不能布置其他元件，防止调节操作受阻；第三是引脚的伸出长度与折弯角度，这款电位计的引脚为直插设计，在PCB Layout时焊盘孔径需要匹配引脚直径，波峰焊后引脚的剪脚高度需要控制在合理范围，避免过长的引脚造成与其他线路的短路风险。从实际应用的适配场景来看，这类10k阻值规格的电位计通常用于小信号回路的参数调节，不会通过大电流，因此结构设计上不需要考虑大电流带来的发热问题，重点要保证接触可靠性与旋转寿命，建模时还原的结构细节可以直接用于设备整机的装配干涉检查、面板开孔位置校核、PCB元件封装的参考设计，避免在实际打样阶段出现元件装不上、旋钮碰壳、调节操作空间不足等常见结构问题。在做装配仿真时，还需要考虑电位计安装后的受力情况，比如旋钮按压时的轴向力不会传递到PCB焊盘上，通常会在面板位置设置对应的限位结构，让外力直接由设备壳体承担，减少焊盘的受力疲劳风险，提升设备的长期使用可靠性。
