航模用11x4规格折叠式螺旋桨结构

　　在小型遥控固定翼航模的实际飞行场景中，折叠螺旋桨的应用十分广泛，尤其是滑翔类、手抛类电动航模，在动力关闭进入滑翔阶段时，折叠式桨叶可以顺着气流方向收拢，大幅降低飞行过程中的空气阻力，提升滑翔比与滞空时间，同时也能在降落触地、碰到障碍物时通过桨叶的折叠卸力，减少桨叶断裂、电机轴受冲击变形的概率，相比固定一体螺旋桨，在便携性、抗损性上都有明显优势。这款11x4规格的折叠螺旋桨，核心设计围绕航模动力输出效率与结构可靠性展开，首先从尺寸边界来看，11英寸的桨径对应279.4毫米的旋转直径，4英寸的螺距意味着桨叶每旋转一周理论前进距离为4英寸，这个参数组合适配KV值在900-1400区间的外转子无刷电机，通常搭配3S锂电池动力系统，可满足1.

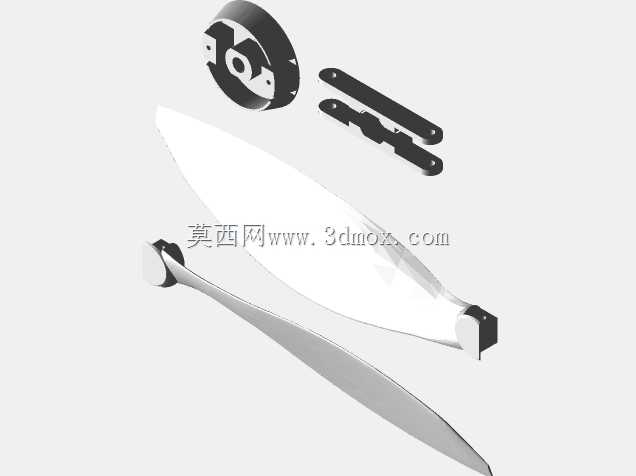

　　2-1.8kg起飞重量的固定翼航模使用，安装时需要匹配对应直径的电机输出轴，桨夹的安装孔位与常规航模折叠桨的通用安装尺寸兼容，不需要额外改装电机端结构即可完成装配。结构设计上，这款折叠桨采用了分体式特制轮毂结构，区别于常规薄壁塑料桨夹的设计，轮毂部分做了加强筋结构优化，桨叶与轮毂的连接销轴位置增加了衬套结构，在桨叶反复展开、折叠的动作过程中，能够减少连接位置的磨损，避免长期使用后出现桨叶松动、转动卡滞的问题，同时轮毂的夹紧结构采用对称锁紧设计，装配时两侧桨叶的转动阻尼保持一致，在电机启动带动桨叶旋转时，两侧桨叶可以在离心力作用下同步展开到位，不会出现单侧展开滞后导致的动平衡偏差，降低飞行过程中的振动问题。

　　桨叶的翼型设计参考了低速高效螺旋桨的气动特性，桨根到桨尖的弦长逐步收窄，翼型厚度从根部向尖部递减，既保证了桨根位置的结构强度，能够承受电机输出的扭矩与飞行中的气动载荷，又能减少桨尖位置的诱导阻力，提升动力转换效率。在实际使用场景中，这类折叠螺旋桨除了常规电动固定翼航模外，也可适配小型电动滑翔机、手抛改动力的航模机型，在日常携带航模外出飞行时，折叠后的桨叶整体长度仅为单叶桨的长度，不会像固定桨那样突出机身外侧，能够避免携带过程中桨叶被挤压变形、折断的问题。从安装边界来看，装配时需要注意桨叶展开后的旋转平面与机身前端的间隙，确保桨叶旋转过程中不会碰到机身整流罩、机翼前缘等结构，同时锁紧轮毂的固定螺丝时要保证两侧夹紧力均匀，

　　避免桨叶转动阻尼不一致影响动平衡，在做动平衡调试时，可以通过在桨尖位置贴少量平衡胶带的方式，抵消两侧桨叶的重量差，进一步降低高速旋转时的振动，减少电机轴承的磨损，提升动力系统的整体使用寿命。相比同规格的固定螺旋桨，这款折叠结构的设计在抗冲击性能上有明显提升，当航模降落时如果姿态不对，桨叶先触地的话，桨叶会顺着冲击力方向折叠，不会像固定桨那样直接把冲击力传递到电机轴，造成电机轴弯曲、电机内部轴承损坏的问题，对于日常飞行练习的爱好者来说，能够降低不少配件损耗成本。另外在气动效率方面，这款桨叶的扭转角度从桨根到桨尖做了渐变设计，匹配不同半径位置的线速度差异，让整个桨叶在旋转过程中各个截面都能保持较为合适的攻角，减少气流分离带来的效率损失，在相同的电机功率输出下，能够提供更大的静拉力，同时工作电流更低，能够提升航模的续航时间。轮毂的结构设计也考虑了装配的便捷性，不需要复杂的专用工具，使用常规的十字螺丝刀即可完成桨叶与轮毂的组装、以及整个螺旋桨与电机的固定，日常更换桨叶时操作十分方便，针对不同动力配置的机型，也可以通过更换不同长度的桨叶，搭配同一款轮毂使用，提升了配件的通用性。
