适配50公斤量程的称重传感器固定安装支架

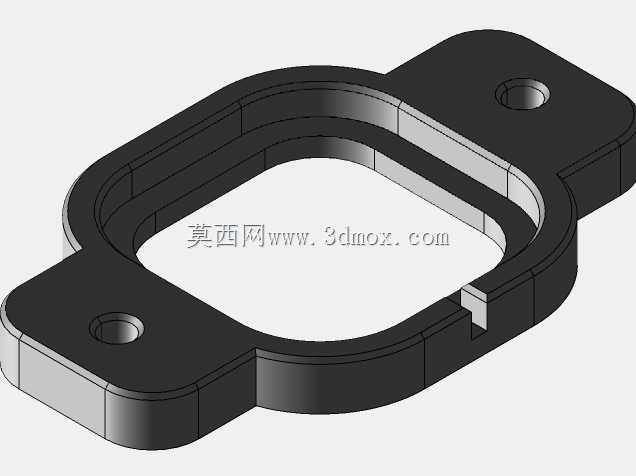

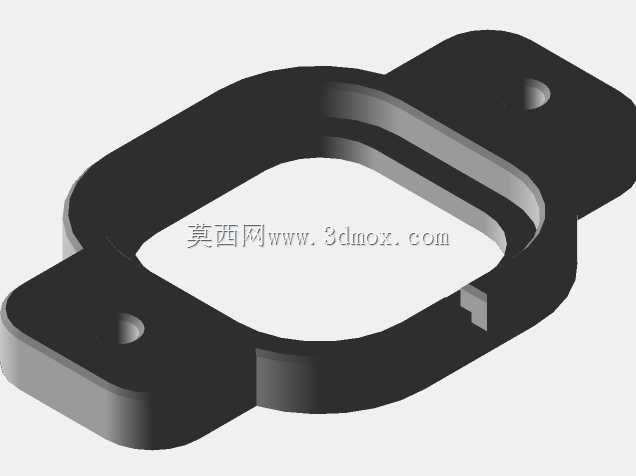

　　在小型定量包装秤、桌面式检重设备、实验室称重校验台这类对安装空间有严格限制的称重场景里，传感器安装支架的刚性与定位精度，会直接影响最终称重数据的线性度与重复误差，很多现场调试时出现的零点漂移、角差超差问题，追根溯源往往是支架结构设计存在缺陷，没有匹配传感器的受力特性。这款支架针对50公斤量程的平行梁式称重传感器做适配设计，整体采用框型环抱式结构，中间的镂空区域刚好容纳传感器主体，避免传感器在安装后受到侧向挤压产生附加应力，两侧延伸出的带孔耳板作为安装基准面，两个安装孔的同轴度与端面平面度在设计时做了公差约束，保证支架固定到设备机架后不会出现翘曲，不会给传感器带来额外的安装内应力。

　　从结构受力角度看，平行梁称重传感器的核心要求是受力方向严格垂直于弹性体平面，侧向力、扭转力都会直接导致测量误差，甚至损坏弹性体贴片区域，所以这款支架在设计时特意将传感器的容纳槽做了限位台阶，传感器装入后周向间隙控制在0.1mm以内，既不会因为过盈配合压持弹性体，也不会因为间隙过大导致传感器在受冲击载荷时出现窜动。支架的壁厚做了差异化设计，安装耳板位置厚度略大于框型主体，保证螺栓锁紧时耳板不会发生形变，框型主体的侧壁厚度经过受力校核，在满量程载荷下的形变量控制在微米级，不会因为自身形变吸收传感器的受力，保证载荷能够完整传递到传感器弹性体上。

　　实际安装时，支架的两个耳板通过螺栓固定在设备的静态基座上，传感器通过侧面的紧固螺钉固定在支架的框型槽内，传感器上方的受力端直接连接称重台面或者料斗支撑脚，整个传力路径没有多余的转接件，避免了连接环节的间隙带来的测量滞后。考虑到现场安装可能存在的机架平面度误差，支架的安装耳板底面做了0.2mm的平面度要求，安装时不需要额外加装调整垫片就能保证支架水平，减少现场调试的工作量。支架的边角位置全部做了倒圆角处理，既避免加工和安装过程中锐边划伤操作人员，也减少了应力集中点，提升支架在长期交变载荷下的结构强度，避免出现疲劳断裂的问题。

　　在设备集成过程中，这类小量程称重场景往往空间紧凑，很多设计人员会随意切割板材做简易支架，忽略了支架刚性对测量精度的影响，最终导致设备校准后短时间内就出现数据漂移，反复调试都无法解决问题。这款支架的结构完全围绕平行梁传感器的受力特性设计，框型结构的抗扭性能远优于平板式焊接支架，不需要额外做加强筋就能满足刚性要求，整体外形紧凑，不会占用过多设备内部空间，适配各类小型称重设备的集成需求。安装边界上，两个安装孔的中心距按照常规50公斤平行梁传感器的安装尺寸做匹配，孔位公差按照H7级设计，能够兼容市面上绝大多数同量程的标准称重传感器，不需要针对特定品牌传感器重新做孔位调整，降低设备的物料选型难度。支架的整体高度经过优化，传感器装入后受力面的高度与常规小型称重台面的支撑高度匹配，不需要额外加高或者裁切支撑柱，进一步简化设备的装配流程。

　　从长期使用的角度看，这类支架在设计时规避了焊接结构的应力变形问题，整体采用一体化加工成型，不存在焊缝开裂、焊接应力释放导致的支架形变问题，在设备长期使用过程中不需要定期检查支架的连接可靠性，减少设备的后期维护工作量。对于结构设计人员来说，这类标准化的传感器支架可以直接调用到各类小量程称重设备的设计方案中，不需要从零开始做结构受力校核和孔位设计，能够大幅缩短设备的研发周期，同时避免因为支架设计缺陷导致的测量精度问题，提升设备的整体稳定性。
