3D打印设备用POM材质行走滚轮结构

　　这款滚轮采用聚甲醛也就是POM材质加工成型，核心应用场景覆盖桌面级FDM3D打印机的运动轴行走支撑，同时也可适配小型自动化输送线、轻型检测设备的滑动导向工位，在低载荷、高频次往复运动的工况下能保持稳定的运行状态。从功能特性来看，POM材料本身具备优异的自润滑属性，不需要额外加注润滑脂就能在金属光轴或者铝合金型材导轨表面顺畅滑动，运行过程中不会产生金属接触的异响，也不会因为长期摩擦在导轨表面残留切削屑或者油污，对于3D打印这类对运行环境洁净度有一定要求的设备来说，能有效减少杂质掉落至打印平台影响成型件表面质量的概率。滚轮的整体结构为同轴阶梯回转体，中心设置贯通的安装孔，可直接与设备的轮轴配合，孔位公差按照基孔制间隙配合设计，

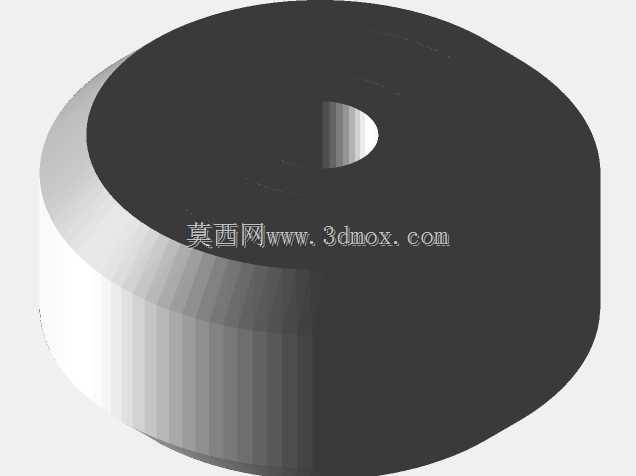

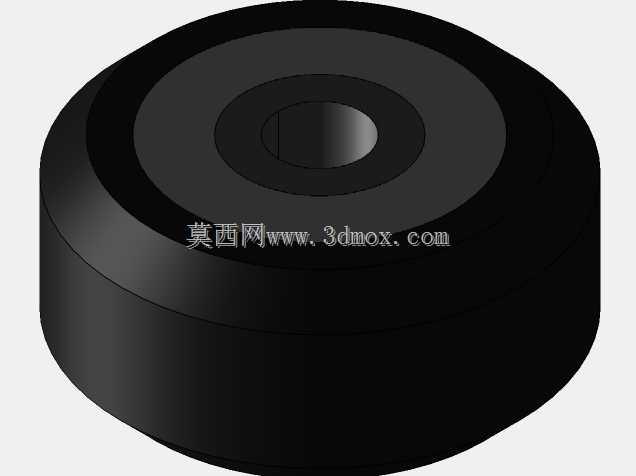

　　装配时不需要额外打磨就能顺畅套入标准直径的光轴，同时孔壁与轴的配合间隙控制在合理范围，不会出现运行过程中径向窜动过大的问题。滚轮的外圆面做了等宽的平直工作面设计，接触导轨的面宽经过载荷校核，在承受3D打印机挤出头组件或者热床平台的额定载荷时，接触应力远低于POM材料的许用压应力，长期运行不会出现工作面压溃、变形的问题。设计过程中重点考虑了安装边界的适配性，滚轮的整体外径、轴向厚度都匹配主流桌面级3D打印机的运动架安装空间，轮体两侧没有突出的安装凸缘，装配时可以直接卡入型材导轨的C型槽内，不需要额外修改设备原有架体的结构，替换原有磨损滚轮时可以做到直接互换，不需要二次加工。轮体的内圈与外圈之间做了等厚度的实体结构，没有设置减重镂空，

　　一方面是因为POM材料本身密度较低，实心结构的整体重量也不会给驱动电机带来额外的负载，另一方面实心结构能保证轮体的整体刚性，在高速往复运动时不会因为结构刚度不足出现形变，导致运动精度下降。从实际使用的工况适配来看，这款滚轮可以适应常温下的连续运行环境，在3D打印机常见的0-60摄氏度工作环境区间内，POM材料的热变形量极小，不会因为设备运行过程中电机或者热床传递的热量导致轮体尺寸变化，出现卡滞或者滑动间隙过大的问题。轮体的边角位置都做了小半径的倒角处理，一方面是装配时可以起到导向作用，方便快速对准安装孔位，另一方面也能避免运行过程中边角位置因为应力集中出现崩边、掉渣的问题，延长滚轮的实际使用寿命。在导向适配性上，

　　平直的外圆工作面既可以适配圆柱光轴导轨，也可以适配平面型的铝合金型材导轨，不需要针对不同导轨类型更换滚轮结构，降低了设备配件的储备种类。对于结构设计从业者来说，这类滚轮的建模过程需要重点关注同轴度公差的标注，中心安装孔与外圆工作面的同轴度需要控制在合理范围内，否则装配后会出现滚轮转动偏心，导致设备运行过程中出现抖动，影响运动精度。同时建模时需要注意轮体各转角位置的圆角过渡，避免直角结构带来的应力集中问题，尤其是在安装孔的两端位置，倒角尺寸需要匹配轴用挡圈或者轴肩的安装尺寸，保证装配后滚轮不会出现轴向窜动。从设备选型的角度来看，这类POM滚轮适合载荷不超过5kg的轻型运动工位，相比金属滚轮它的运行噪音更低，自润滑属性更好，相比橡胶滚轮它的耐磨性更强，不会出现长期运行后橡胶老化开裂、工作面磨损起毛的问题，在桌面级轻型自动化设备上的适配性非常强。
