FN5.7手枪WIP阶段三维结构设计

　　本次呈现的是FN5.7口径手枪的开发中阶段三维结构设计成果，从结构工程视角出发，该模型的核心应用场景覆盖轻武器结构验证、战术装备适配开发、射击模拟训练系统搭建以及民用文创周边的结构打样参考，区别于最终量产定型的枪械结构，当前WIP阶段的设计保留了结构迭代的可调整空间，方便后续针对不同使用场景做局部结构优化。

　　从实际用途维度来看，该结构模型可支撑三类工程需求：其一为轻武器人机功效验证，通过三维结构的曲面拟合，可模拟不同握持手型下的握把贴合度、扳机行程操作手感、弹匣释放钮的操作可达性，无需开模即可完成多轮人机工效迭代；其二为配套附件的适配开发，模型上预留的皮卡汀尼导轨结构、套筒座前部的附件安装位，可直接用于战术灯、激光指示器等外挂附件的匹配设计，验证附件安装后的干涉情况与重心偏移量；其三为战术模拟训练的教具开发，基于该三维结构可制作等比例训练用模拟枪，用于战术动作训练、携行装具适配校验，避免使用真实枪械带来的安全管控风险。

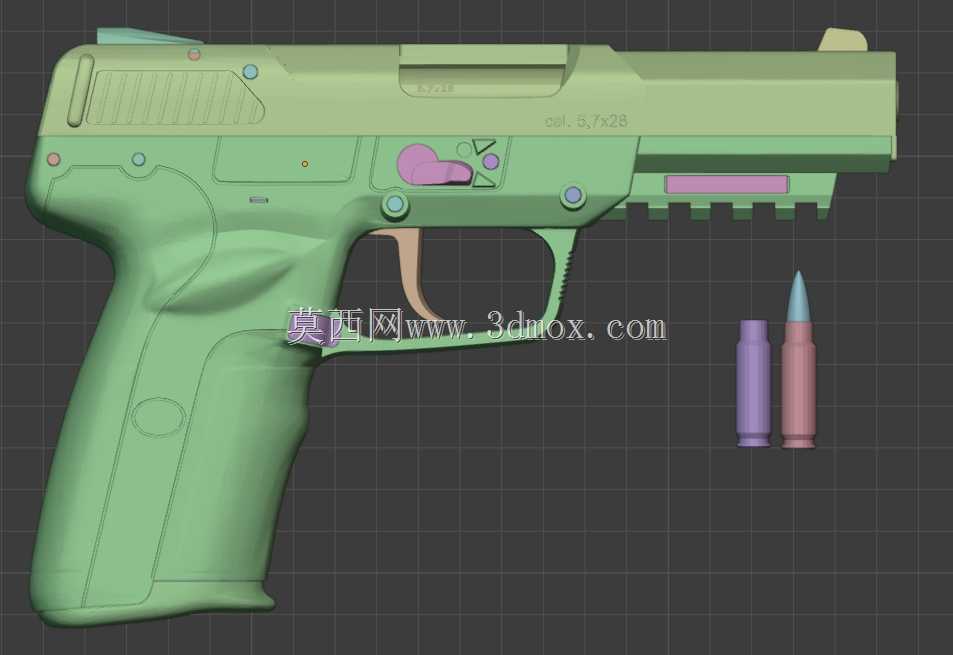

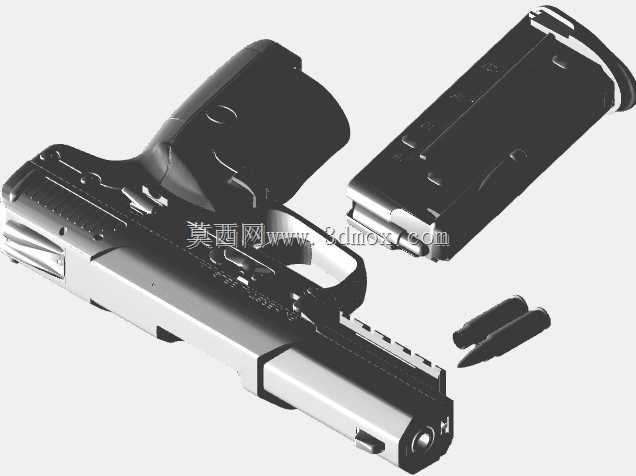

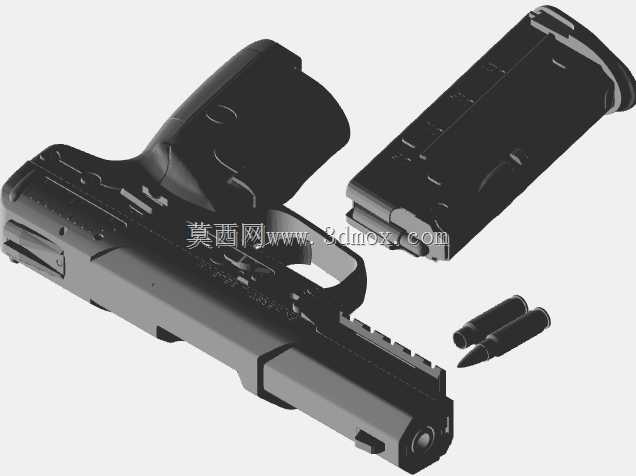

　　产品功能特性层面，当前模型完整还原了FN5.7手枪的核心功能结构逻辑：套筒部分的往复运动轨道、击发机构的传动路径、弹匣的供弹坡结构、握把内部的弹匣容纳腔均做了实体化建模，区别于仅做外观曲面的展示模型，该结构模型保留了各运动部件的装配间隙，可在三维环境中做简单的运动仿真，验证套筒后坐、扳机扣动、弹匣插拔的动作流畅度。握把部分的防滑纹理、指槽贴合曲面均按照实际握持受力分布做了曲面过渡，避免出现应力集中的锐角结构；套筒前部的防滑齿、后部的待击指示器结构也做了对应还原，保证结构特征与实际功能逻辑一致。配套的5.7mm弹药模型也同步完成了弹壳、弹头的结构建模，可用于验证供弹过程中弹药在坡膛处的进入角度，排查供弹故障的结构诱因。

　　设计思路上，当前阶段优先保证整体结构的比例协调性与核心功能结构的完整性，暂未做1:1的公差配合细化，所有零件的曲面均做了平滑过渡处理，减少后续3D打印验证时的支撑结构用量，降低打印过程中的曲面台阶效应。设计过程中优先梳理了各部件的装配层级：以套筒座为核心基体，依次装配发射机构组件、握把护板、套筒组件、弹匣组件，每个组件的装配基准面均做了统一对齐，避免后续拆分零件时出现装配基准偏移的问题。针对尚未定型的细节结构，比如保险拨片的操作角度、弹匣卡笋的突出量，均保留了参数化调整的余量，可根据后续测试数据快速修改特征尺寸，无需重构整体曲面。

　　外形尺寸与安装边界层面，当前模型整体长度控制在208mm左右，高度137mm，宽度36mm，符合常规紧凑型手枪的尺寸区间，握把部分的握持周长控制在152mm，适配多数成年使用者的手型尺寸。安装边界方面，套筒座下方的皮卡汀尼导轨长度为42mm，可兼容长度不超过40mm的战术附件，附件安装后最突出点距离扳机护圈的最小距离为12mm，不会干扰扳机操作；套筒顶部的瞄准基线长度为160mm，前后瞄的高度差为3.2mm，保证正常瞄准姿态下的视线对齐；弹匣容纳腔的内部尺寸适配5.7mm弹药的双排供弹布局，弹匣插入握把后底部与握把底面齐平，无突出结构，保证携行时不会勾挂衣物。需要注意的是，当前模型尚未完成最终的公差标注与零件拆分，部分配合面的间隙预留为通用经验值，后续若要用于实际加工或打印，需要根据所选工艺的收缩率、加工精度做对应尺寸补偿，尤其是运动部件之间的配合间隙，需要根据实际摩擦系数、材料特性做微调，避免出现动作卡滞或间隙过大的问题。
