39毫米直径塑料盒用通风透气盖结构

　　日常做小型设备外壳、储物盒体结构设计时，经常会遇到密闭腔体需要通风散热、平衡内外气压的需求，尤其是用PLA等3D打印材料制作的小型塑料盒，完全密封的状态下，内部如果放置带轻微发热的电子元件、或者存放需要透气的物料，很容易出现内壁凝露、元件积热老化的问题，这时候就需要在盒壁上加装适配的通风盖，既保证空气流通，又能阻挡大尺寸杂物进入腔体内部。这款直径39mm的通风盖，就是针对这类小尺寸盒体的通风需求设计的，适配用常规开孔器在塑料盒壁开出的39mm直径安装孔，安装时不需要额外打螺丝固定，依靠盖体边缘的过盈配合结构，直接将盖体推入开好的孔洞内即可卡紧固定，安装效率很高，适合小批量自制设备、DIY储物盒的快速改装使用。从结构设计来看，

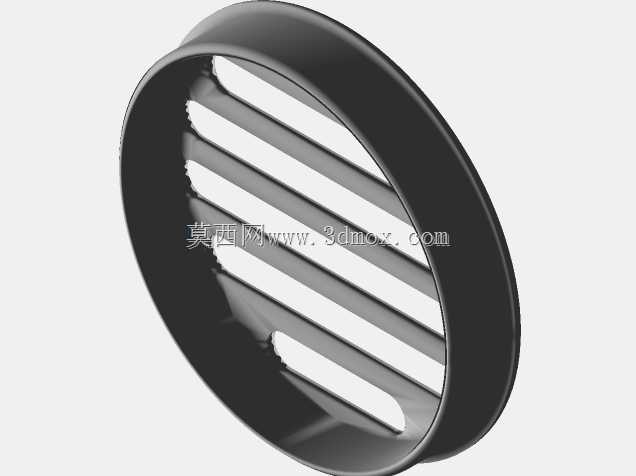

　　这款通风盖采用圆形薄边法兰加格栅的经典结构，外圈的法兰边厚度控制在2mm左右，推入安装孔后法兰边会贴紧盒体外壁，避免盖体整体掉入盒体内部，插入孔洞的筒体部分做了微小的锥度，越靠近法兰端直径越大，推入过程中会和孔洞壁形成逐渐增大的抱紧力，不需要额外涂胶或者加卡扣就能实现可靠固定，日常使用中不会因为轻微的碰撞、拉扯就脱落。盖面的格栅采用平行等距的直条设计，格栅条的宽度和间隙比例经过反复调整，既保证了足够的通风通流面积，又能有效阻挡直径5mm以上的杂物、虫类进入盒体内部，格栅条的厚度做了1.5mm的均匀设计，3D打印时不需要加支撑就能直接成型，打印完成后不需要做额外的支撑去除打磨工作，大幅降低了自制加工的难度。在实际应用场景中，这类小尺寸通风盖除了用在3D打印的塑料盒上，也可以适配薄亚克力板、薄PVC板制作的小型设备外壳，比如小型桌面电源盒、DIY路由器外壳、小型植物培育盒、宠物饲养盒的通风改造，只要是壁厚在1-3mm之间的板材，开出39mm的圆孔都能安装使用。设计时特意将盖体的外露边缘做了R0.5的圆角处理，安装完成后没有尖锐的棱角，不会划伤接触到的人员或者线缆，盖体整体的突出高度控制在5mm以内，不会因为突出过多影响盒体的摆放或者其他部件的安装。从流体通过的角度来看，平行直格栅的风阻比斜格栅或者蜂窝格栅更低，空气自然对流的状态下，内外空气交换效率更高，对于没有强制风扇散热的小型密闭腔体来说，这种结构的通风效率完全能满足日常使用需求，

　　不会因为格栅遮挡过多导致内部积热。另外，这款通风盖的结构没有细小的薄弱结构，整体强度足够，日常擦拭、挪动盒体的时候，即使不小心碰到格栅部分，也不会出现格栅断裂的情况，PLA材料打印的成品在常温环境下使用，不会出现变形变软的问题，长期使用的稳定性有保障。在建模过程中，所有的尺寸都做了公差适配，考虑到3D打印FDM工艺的成型收缩率，插入部分的直径做了0.2mm的负公差补偿，普通桌面级FDM打印机用常规PLA耗材打印出来的成品，刚好能和标准39mm开孔器开出的孔实现合适的过盈配合，不会出现太松容易掉、太紧推不进去的问题。格栅条之间的间隙统一为4mm，打印时不会出现格栅条下垂、粘连的问题，即使是打印精度一般的入门级3D打印机，

　　也能顺利打印出合格的成品，不需要调整特殊的打印参数。很多DIY爱好者在做小型项目的时候，往往会忽略通风结构的设计，要么直接在盒壁上开裸露的孔洞，导致杂物容易进入，要么用网布粘贴，外观不整齐还容易脱落，这款一体化的通风盖刚好解决了这些问题，安装后外观整洁统一，通风效果稳定，安装过程简单快捷，不需要额外的紧固件或者粘接剂，后期如果需要清理格栅上的积灰，只需要用毛刷直接在外表面刷拭即可，不需要把盖体拆下来，维护非常方便。针对不同的使用场景，这个模型的尺寸也可以很方便地做缩放调整，如果需要更大或者更小的安装尺寸，只需要整体等比例缩放，就能适配不同直径的开孔，不需要重新调整格栅的结构比例，缩放后的结构依然能保持足够的强度和通风效率。在做小型电气盒设计的时候，这类通风盖也可以配合防尘棉使用，在盖体内侧贴一层薄的防尘棉，就能在保证通风的同时阻挡灰尘进入盒体内部，拓展了使用场景，不管是家用DIY还是小型设备的样机制作，都是非常实用的一款结构件。
