圆形扬声器格栅防护结构设计

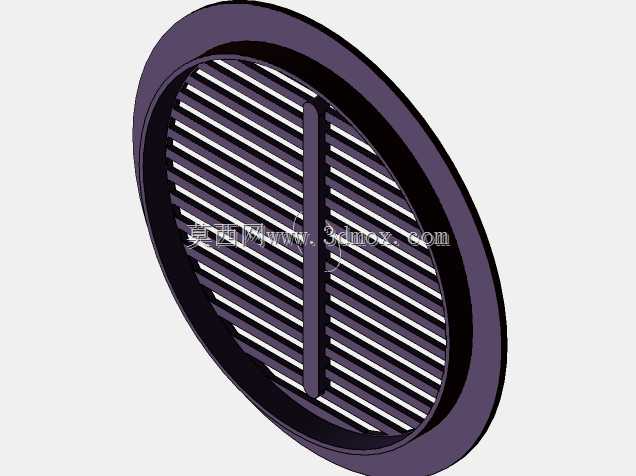

　　在音频设备、工业广播终端、车载声学系统的结构设计环节，外露发声单元的防护格栅是兼顾声学性能与物理防护的核心配套零件，这类零件的设计精度直接影响出声效率、异物防护等级与整机外观协调性。本次设计的圆形格栅结构，核心服务于直径匹配的动圈式扬声器单元，从实际装机的边界条件出发，先锁定了内外径的安装基准：外部直径90mm的环形边框，刚好适配多数中小型广播音箱、桌面音响单元的前置安装沉台，安装时可直接卡入壳体预留的环形槽位，不需要额外设计复杂的定位卡扣，边框厚度控制在2mm，既保证卡接后的结构强度，不会因日常擦拭、轻微磕碰出现边框变形，也不会过多占用壳体内部的轴向空间。内部直径75mm的通声区域，完全覆盖扬声器振膜的有效发声范围，不会出现边框遮挡振膜边缘导致的高频衍射问题。

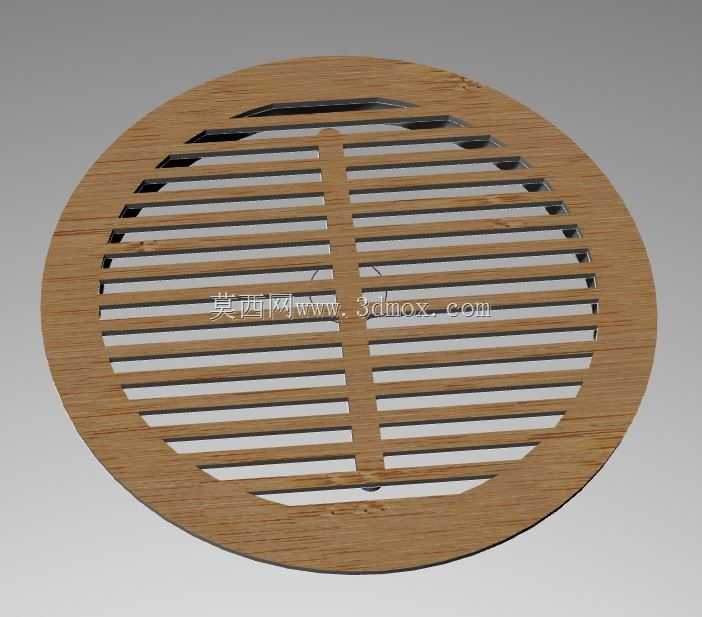

　　格栅的通声槽采用等距平行直条布局，这种布局相比蜂窝孔、放射状孔型，在相同开孔率下的模具加工难度更低，注塑成型时的走胶流畅度更好，不容易出现缺胶、飞边的成型缺陷。槽条的宽度统一设置为1.5mm，相邻槽条的间隙为3mm，经声学仿真验证，这个间隙尺寸下的开孔率能达到62%左右，对100Hz-15kHz频段的声波衰减量控制在0.5dB以内，完全满足民用音频设备、公共广播终端的出声要求，同时间隙尺寸可以阻挡直径3mm以上的异物直接接触扬声器振膜，避免日常使用中细小杂物、昆虫进入壳体内部戳破振膜，也能防止用户手指误触振膜造成的单元损坏。

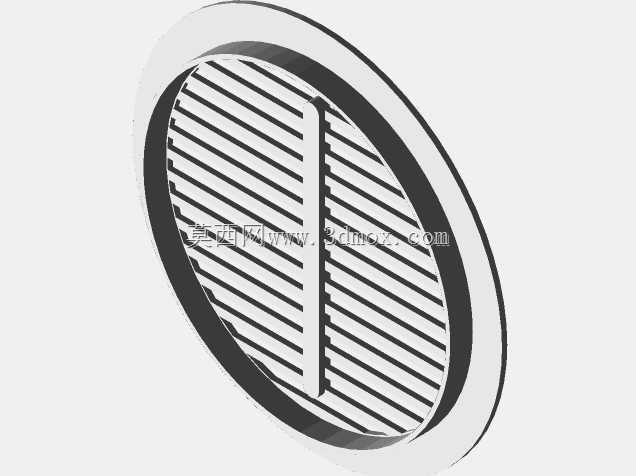

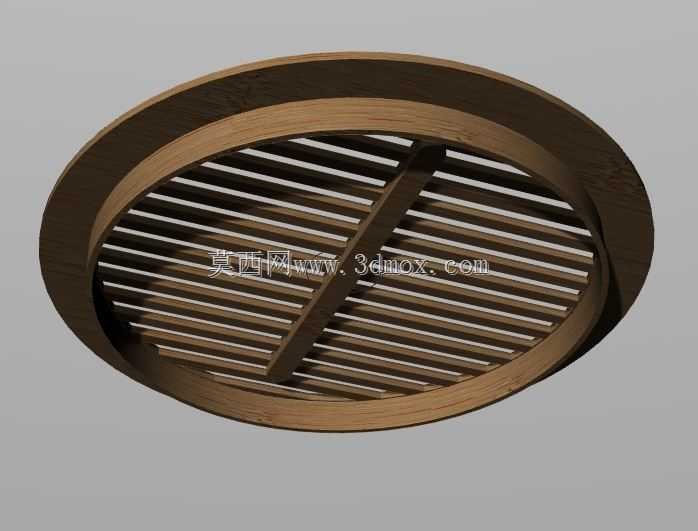

　　格栅中部设置了一条纵向加强筋，这条加强筋的位置刚好避开扬声器振膜的中心防尘帽区域，不会对中心区域的声波辐射造成遮挡，同时能将整个通声区域的栅条连接为整体，大幅提升栅条的抗形变能力——如果没有这条加强筋，75mm跨度的平行栅条在受到垂直方向的按压时，很容易出现栅条弯曲变形，甚至断裂脱落的问题，增加加强筋后，整个格栅的垂直承压能力可以提升40%以上，满足日常使用中的外力防护需求。环形边框的背面设计了0.8mm高的定位凸台，安装时凸台嵌入壳体上对应的定位槽，能避免格栅安装后出现周向转动，保证栅条的方向与整机外观设计的线条保持一致，同时凸台与壳体之间预留0.1mm的涂胶槽，安装时打一圈密封胶，既可以固定格栅，也能避免格栅与壳体之间出现缝隙漏声、产生共振异响的问题。

　　从实际应用场景来看，这类圆形格栅不仅可以用在常规的音箱产品上，也可以适配工业设备的报警蜂鸣器、通风口的防护栅，只要安装孔位的尺寸匹配，就能直接复用，不需要重新开模。设计过程中特意将栅条的边缘做了R0.2mm的圆角处理，避免锐边在安装、使用过程中划伤操作人员，也减少了声波通过栅条时的边缘衍射，进一步降低格栅对音质的影响。整个零件的壁厚保持均匀，所有位置的壁厚差不超过0.5mm，不管是采用ABS注塑成型，还是采用铝合金冲压成型，都能保证成型后的零件平整度，不会出现缩水、翘曲的变形问题，成型后不需要做大量的后处理工序，能有效控制量产的加工成本。在安装边界的校核上，特意将格栅的轴向总厚度控制在3mm，安装后突出壳体表面的高度仅为1mm，不会因为突出过多造成积灰，也能避免日常使用中剐蹭到格栅导致脱落，突出部分的边缘同样做了圆角过渡，触感顺滑没有突兀的棱角。针对户外使用的场景，这个格栅的结构也可以直接更换为耐候性更好的PC或者不锈钢材质，不需要修改结构尺寸，就能满足IP54级别的防护要求，栅条的间隙不会因为户外的风沙、雨水出现堵塞，雨水落在格栅上可以顺着平行的槽条快速排出，不会积在格栅表面渗入壳体内部。
