空客机型侧装式飞行操纵杆结构设计

　　这款侧装式飞行操纵杆是适配民机侧置操控台的核心人机交互部件，区别于传统中央驾驶杆的布局形式，安装位置位于飞行员身体侧方的控制台台面上，无需占用飞行员正前方的仪表安装空间，能够给驾驶舱航电显示区域留出更大的布置余量，同时降低飞行员长时间操控的肢体负荷。从实际使用场景来看，这类操纵杆主要应用于采用电传飞控系统的民用客机，替代传统的钢索传动操纵机构，飞行员施加在杆体上的俯仰、横滚操纵量会通过杆内的位移传感器转化为电信号传递给飞控计算机，不再需要机械连杆直接连接舵面，因此杆体本身的力反馈特性完全可以通过结构设计与阻尼元件匹配来实现，不需要匹配复杂的传动路径。

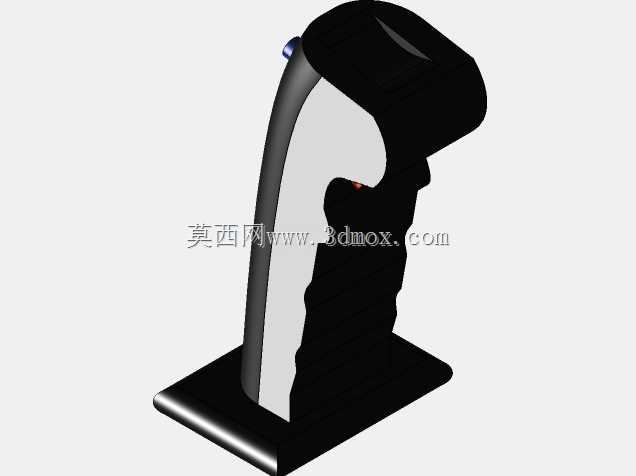

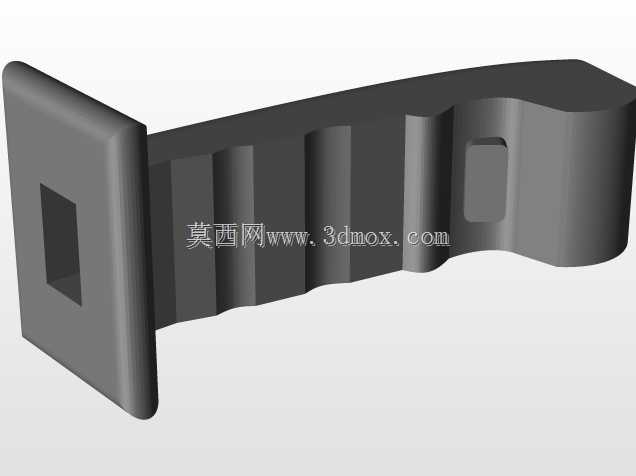

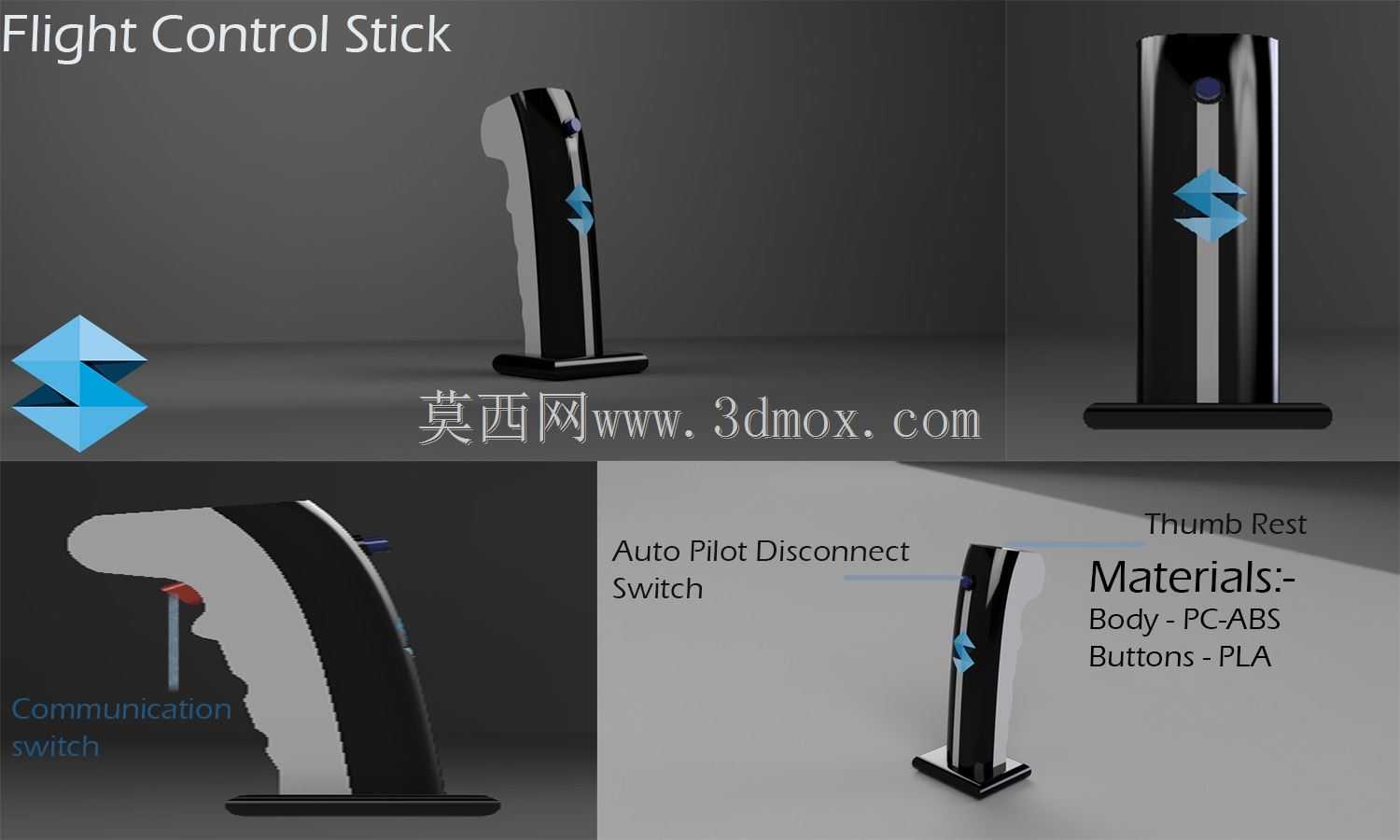

　　从功能特性上看，杆体上集成了两个核心操作开关，分别是拇指位的自动驾驶断开开关与通讯触发开关，两个开关的位置完全匹配飞行员握持杆体时的手指自然放置位置，不需要飞行员大幅度移动手部即可完成操作，避免在紧急断自动驾驶或者通讯应答时出现操作偏差。杆体的握持区域做了贴合手掌弧度的曲面修型，拇指放置区做了内凹的承托结构，长时间握持时不会出现局部应力集中导致的手部疲劳，握持区的表面做了防滑纹理处理，即使飞行员手部有汗也不会出现打滑的情况。

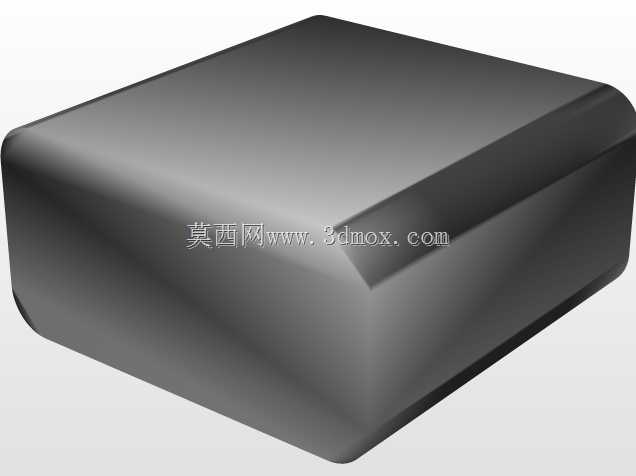

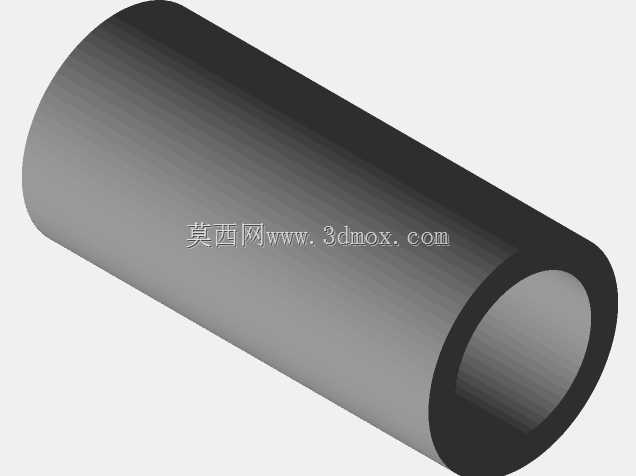

　　设计思路上，这款操纵杆采用了分体式的材料匹配方案，主体承力结构采用PC-ABS材质，兼顾结构强度与抗冲击性能，能够承受飞行员常规操纵下的载荷，同时具备足够的韧性，在遇到粗暴操作或者突发撞击时不会出现脆性断裂；外露的按键部分采用PLA材质的改性方案，按键表面做了哑光处理，避免驾驶舱强光下出现反光干扰飞行员视线，按键的按压力度设置在12-15N区间，既不会因为飞行过程中的振动导致误触发，也不需要飞行员施加过大的按压力度。杆体的底座部分采用平板式安装结构，安装孔位匹配侧操纵台的标准安装间距，底座与台体之间设置有减震橡胶垫，能够过滤掉机身传递过来的高频振动，避免杆体出现共振导致传感器输出信号出现杂波。

　　从安装边界来看，杆体总高度控制在220mm以内，底座的安装平面尺寸不超过120mm*80mm，杆体前后左右的操纵行程均控制在±15°范围内，不会和侧操纵台上的其他周边设备出现运动干涉，杆体的线缆从底座底部的出线孔引出，直接接入操纵台内部的线缆槽，不会外露在台面上影响驾驶舱整洁度。杆体的阻尼特性做了分区间匹配，小行程操纵时阻尼较低，能够满足飞行员精细调整飞行姿态的需求，当操纵行程超过10°之后阻尼会线性提升，给飞行员明确的行程反馈，避免大行程操纵时出现输入过量的情况。在结构细节上，杆体内部的传感器安装座做了定位销设计，装配时不需要反复调整位置即可保证传感器的零位与杆体中立位置完全对齐，降低装配调试的工作量，同时后期维护时更换传感器也不需要重新做整体校准，能够缩短地面维护的停场时间。杆体的所有外露接缝处都做了圆角过渡处理，没有尖锐的棱角，避免飞行员在操作过程中被划伤，同时接缝处的间隙控制在0.3mm以内，不会出现灰尘或者细小杂物进入杆体内部影响传感器工作的情况。
