双路至强工作站主板三维结构设计

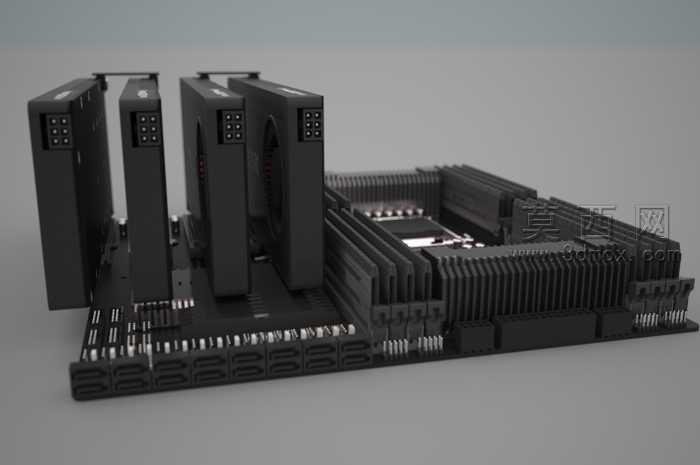

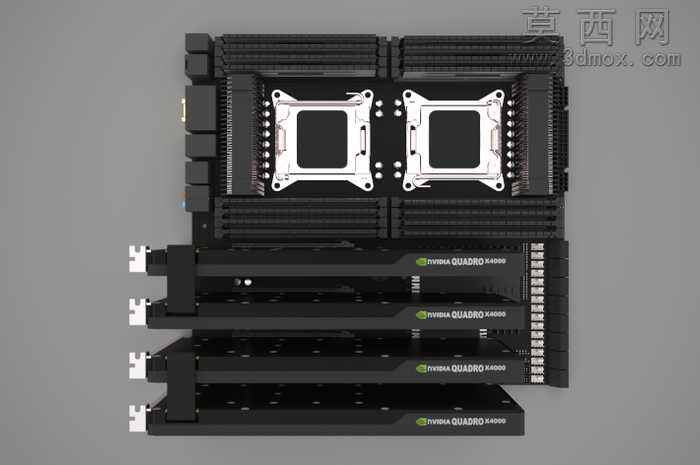

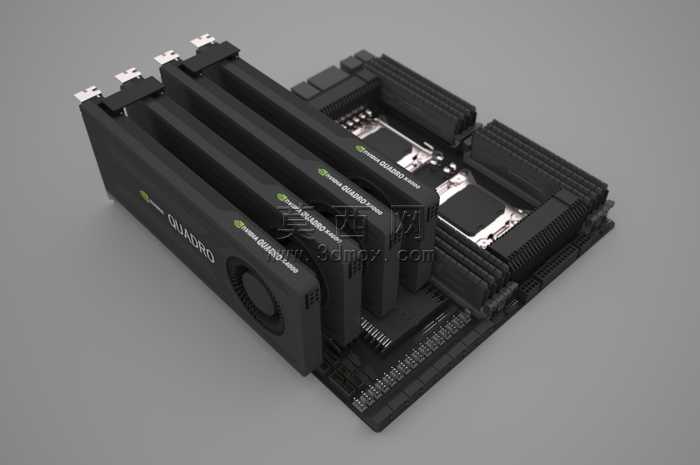

本模型采用SketchUp进行全参数化三维建模，完整还原下一代双路工作站主板的工业级结构设计，建模过程严格遵循服务器mobo EEB(12"x13")板型规范，对板身轮廓、安装孔位、元件布局进行1:1比例复刻，确保结构尺寸与实际工业标准完全匹配。建模阶段优先完成PCB板基的基础轮廓搭建，精准定位2个CPU套接字的中心间距与安装固定点位，再依次排布内存插槽、PCIe扩展槽、存储接口等核心元件，所有元件的高度、间距均参考真实硬件的工程尺寸设置，避免出现结构干涉问题。材质渲染环节针对不同元件做了精细化区分：PCB基板采用哑光黑磨砂材质，模拟工业级电路板的阻焊层质感；CPU插槽、内存插槽、PCIe插槽的塑料卡扣部分采用深灰硬质塑料材质，金属触点区域做了亮面金属质感处理，还原接插件的金属光泽；板载电容、供电模块的散热片采用哑光金属材质，搭配细腻的颗粒纹理模拟真实散热片的喷砂工艺；板载标识文字采用丝网印刷质感，颜色与真实主板的丝印标识保持一致，提升模型的真实感。结构设计上完整还原了主板的核心硬件配置：内存区域共设置16条DIMM插槽，对应双CPU各8通道的内存拓扑，支持RDIMM、UDIMM、LRDIMM等多类型DDR4内存；扩展区域排布7条PCIe3.0插槽，支持多显卡、多加速卡的拆分组合配置，满足专业工作站的多设备扩展需求；存储区域预留16个SATA6Gb/s接口位置，对应Raid0/1/5/10等磁盘阵列配置需求。建模过程中对板载元件的层级做了清晰分组，CPU供电模块、内存供电模块、板载芯片、接口区域分别独立成组，方便后续对局部结构进行调整优化；渲染阶段采用柔和的影棚布光，通过多角度光源突出主板的层次结构，清晰展现插槽、散热片、接口的立体轮廓，避免暗部细节丢失，整体模型完整呈现了高端工作站主板的工业设计逻辑与硬件布局特征，可用于电脑硬件结构展示、工作站方案演示等场景。
