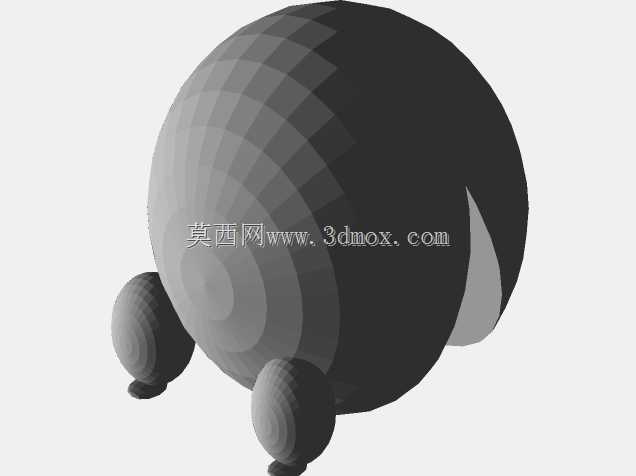

吃豆人经典游戏形象三维造型设计

　　这款吃豆人造型的三维实体，最初的设计出发点是面向文创周边开发、桌面趣味摆件以及3D打印创客场景的原型验证需求，在做结构拆解的时候，首先要考虑的是不同加工工艺下的成型边界，比如做FDM打印的时候，外轮廓的圆弧过渡要避免小于0.8mm的悬垂结构，不需要额外添加支撑就能直接成型，要是做树脂光固化打印的话，细节处的拔模斜度控制在1.5度就能保证脱模顺畅，不会出现边角粘料的问题。从功能特性上来说，这个造型本身没有复杂的运动机构，属于静态展示类的实体结构，但是在做曲面构建的时候，特意把吃豆人标志性的张嘴缺口做了圆弧导角处理，既还原了经典的视觉识别特征，也避免了尖锐边角在日常摆放时可能造成的磕碰划伤，要是后续需要衍生做带声光效果的版本，

　　张嘴的内部空腔可以预留出放置纽扣电池、微型LED灯的安装空间，空腔的壁厚控制在2mm，既保证整体结构强度，也不会因为壁厚过大导致打印时出现内部缩孔的问题。设计思路上没有照搬像素风的棱角造型，而是做了平滑的曲面过渡，整体外轮廓是基于标准球体做布尔切割得到的基础形态，切割角度控制在45度，刚好匹配大众记忆里吃豆人张嘴的经典比例，不会因为张角过大显得造型怪异，也不会因为张角过小失去辨识度。外形尺寸方面，常规桌面摆件版本的整体直径控制在80mm，张嘴缺口的深度是32mm，底部做了一个直径50mm的平面安装基准，放在桌面的时候不会出现滚动倾倒的问题，要是做钥匙扣挂件的衍生版本，可以把整体尺寸等比例缩小到30mm，顶部预留1.5mm的穿绳孔，

　　孔边做0.5mm的圆角强化，避免长期悬挂出现孔位开裂的情况。在实际应用场景里，这个造型除了做桌面摆件、手办原型之外，还可以作为工业设计教学里的基础曲面练习案例，新手在练习布尔运算、曲面导角、实体抽壳这些基础操作的时候，用这个造型做练习比单纯做几何方块更有实操趣味性，也能快速理解不同特征组合对实体成型的影响。做结构校验的时候，特意把所有的曲面接缝处做了G2连续处理，不管是做CNC铣削加工还是做注塑开模，都不会出现曲面接痕，表面处理的时候不管是做喷漆、磨砂还是电镀效果，都能得到均匀的表面质感。另外考虑到不同场景的安装需求，底部的安装平面可以根据实际使用场景拓展安装结构，比如要做车载摆件的话，可以在底部预留3M胶粘贴的平整区域，

　　要是做展会展示的大型版本，可以在底部预留M6的螺纹孔位，方便和展台支架连接固定，不会因为尺寸放大之后出现安装不稳的问题。整个造型的壁厚做了均匀化处理，所有位置的壁厚差控制在0.2mm以内，不管是做注塑加工还是做3D打印，都不会因为壁厚不均导致冷却变形，成型之后的尺寸公差可以控制在±0.1mm，满足后续装配或者二次加工的精度要求。在做特征构建的时候，没有添加多余的细碎特征，整个造型只有基础的球面、切割面和导角三类特征，数据量非常小，导入不同的三维软件或者切片软件的时候不会出现破面、特征丢失的问题，不同软件之间的格式转换也能保持完整的几何形态，不需要做额外的破面修补工作，能节省后续工艺处理的时间。
