可重复充水式水彩绘画笔结构设计

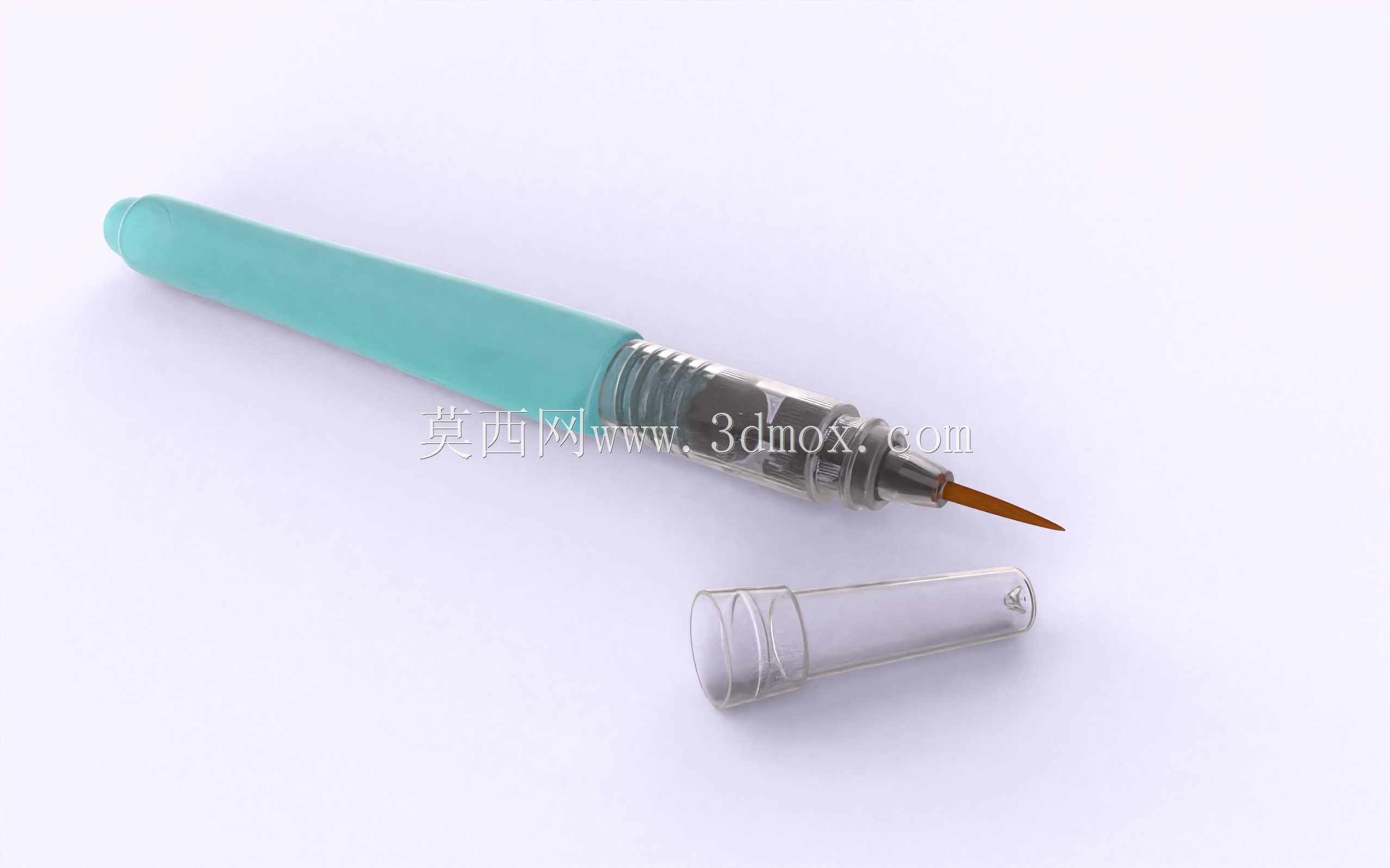

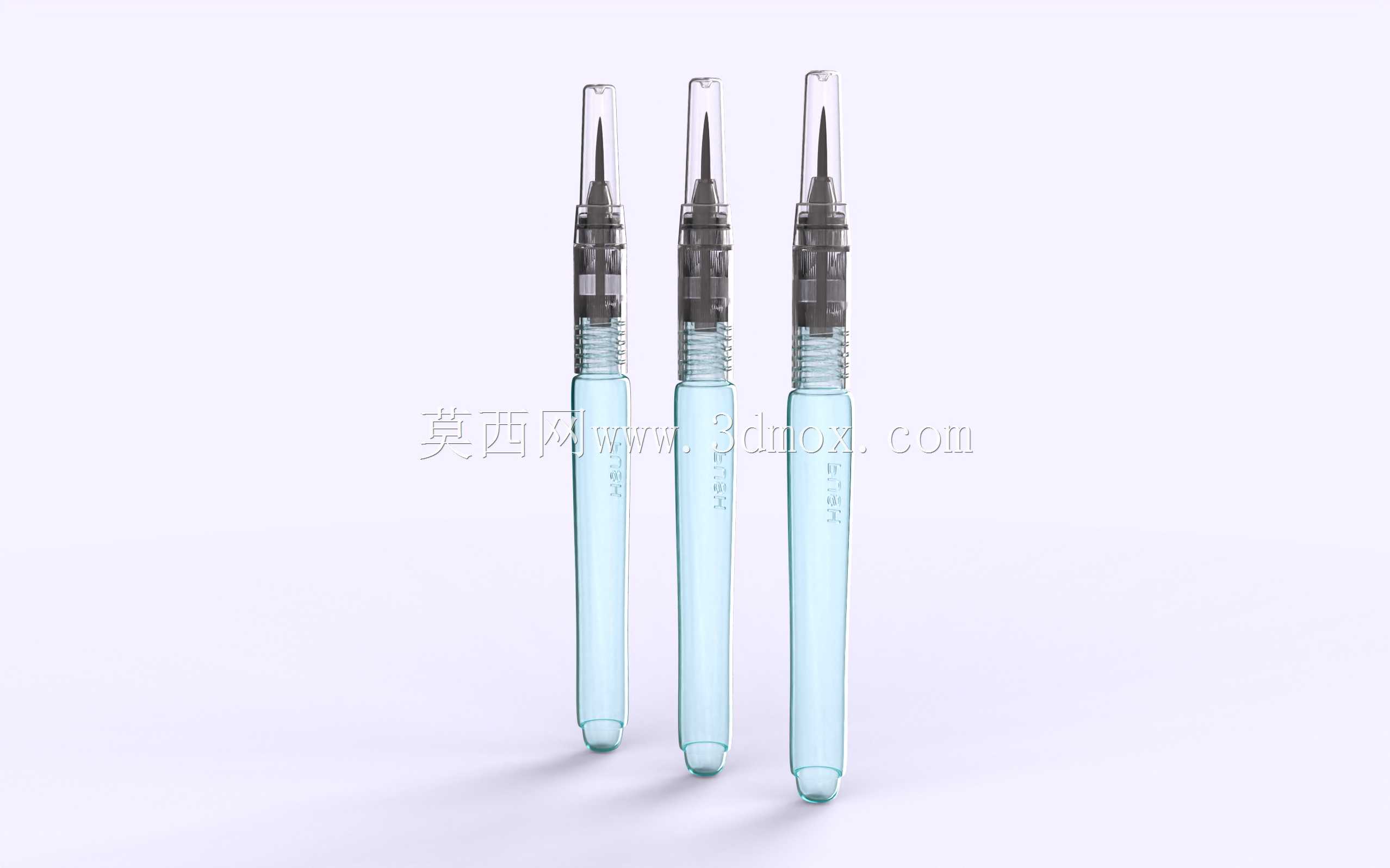

　　这款可填充水彩笔的结构设计，核心围绕美术创作场景的实际使用需求展开，区别于一次性水彩笔的耗材浪费问题，可重复充墨的结构能大幅降低长期绘画的耗材成本，适配专业美术创作、日常手绘练习、儿童涂鸦教学等多场景使用需求。从结构拆分来看，整笔分为储水笔杆、笔尖固定组件、导水纤维芯、密封连接段、笔帽五个核心部分，储水笔杆采用半透明浅蓝色食品级PC材质注塑成型，壁厚控制在1.2mm，既保证握持时的结构强度，避免日常跌落出现开裂漏液，又能直观观察内部储水容量，方便使用者及时补充水彩颜料溶液。笔杆外表面做了细微的磨砂咬花处理，握持摩擦系数控制在0.35左右，长时间绘画握持不易打滑，笔杆整体为等直径圆柱结构，直径12mm，

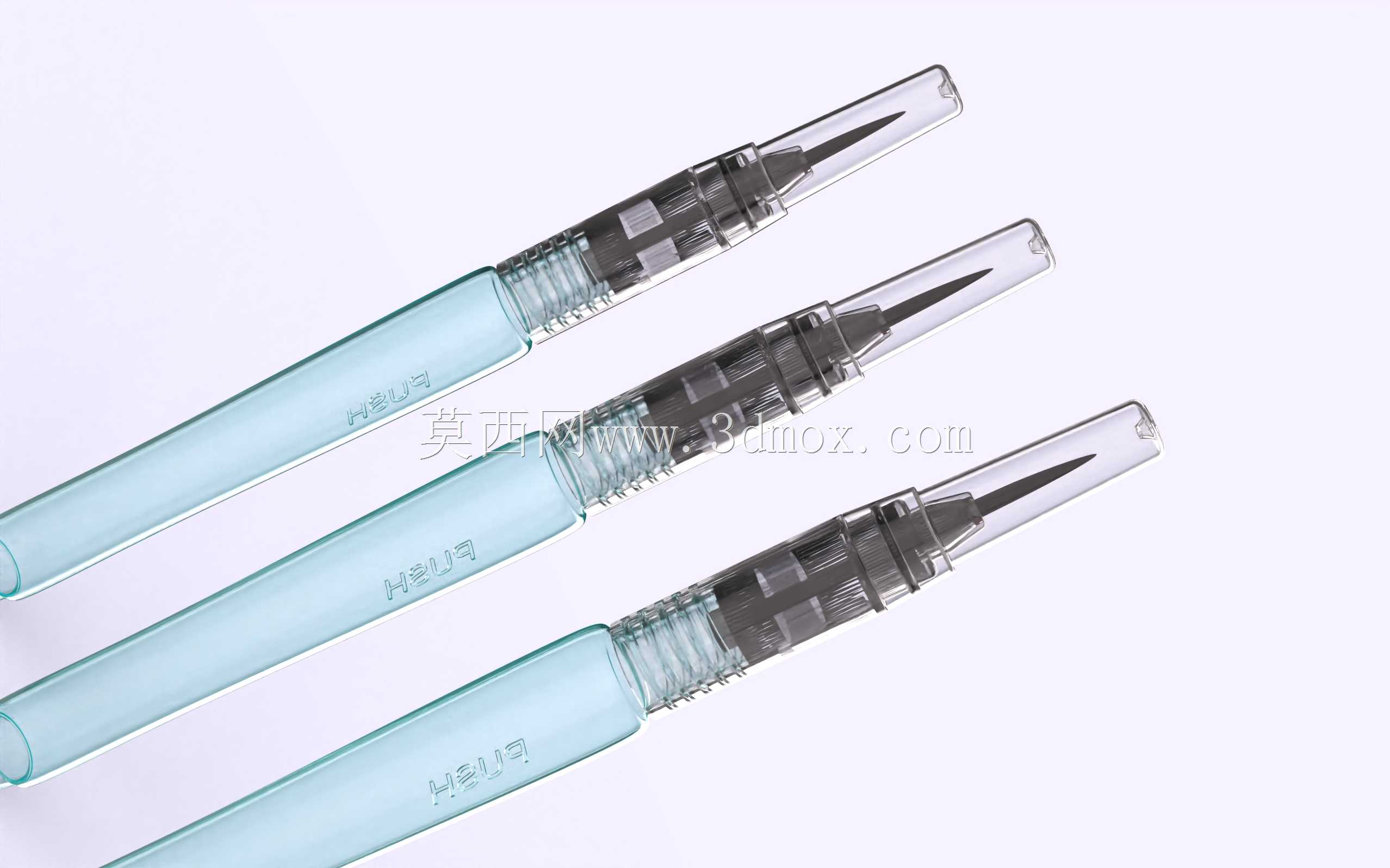

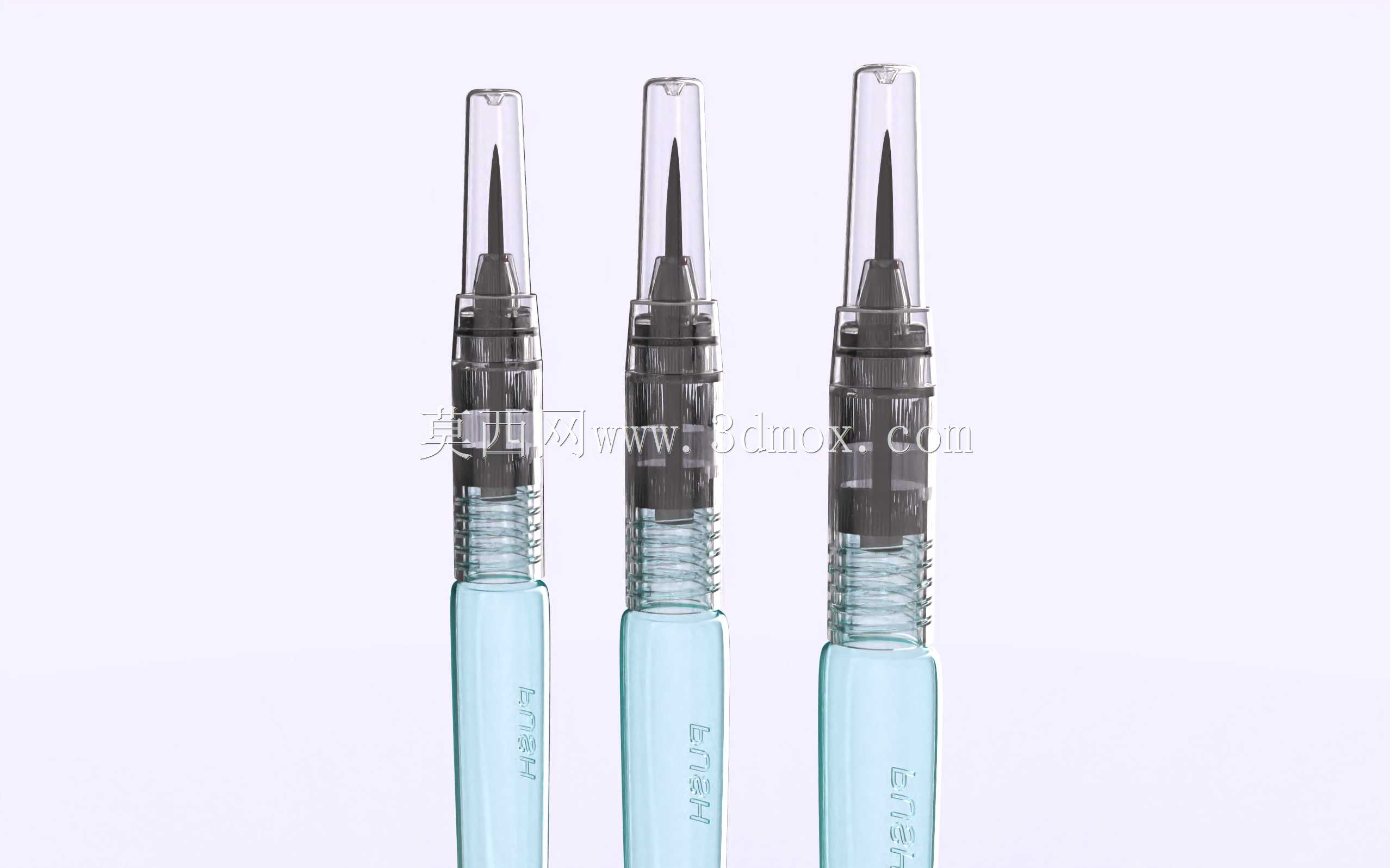

　　符合成年人手部握持的人机工程尺寸，整笔装配完成后总长度138mm，常规笔袋、文具盒均可轻松收纳，不会出现突出卡滞的问题。笔尖部分采用锥形纤维磨制成型，笔尖露出长度6mm，锥度1:5，既可以通过调整握持角度画出0.5mm的精细线条，也能侧锋涂抹实现10mm宽度的铺色效果，适配水彩创作中勾线、晕染、铺色的多元操作需求。笔尖与笔杆的连接段采用透明PET材质的螺纹锁紧结构，螺纹规格为M10×0.75，配合内置的硅胶密封垫圈，拧紧后可承受0.2MPa的内部液压不渗漏，即使笔身倒置放置也不会出现颜料漏出污染画纸或衣物的问题。导水芯贯穿连接段内部，一端与笔尖纤维紧密贴合，另一端延伸至储水笔杆底部，采用高密度聚酯纤维烧结成型，孔隙率控制在60%，

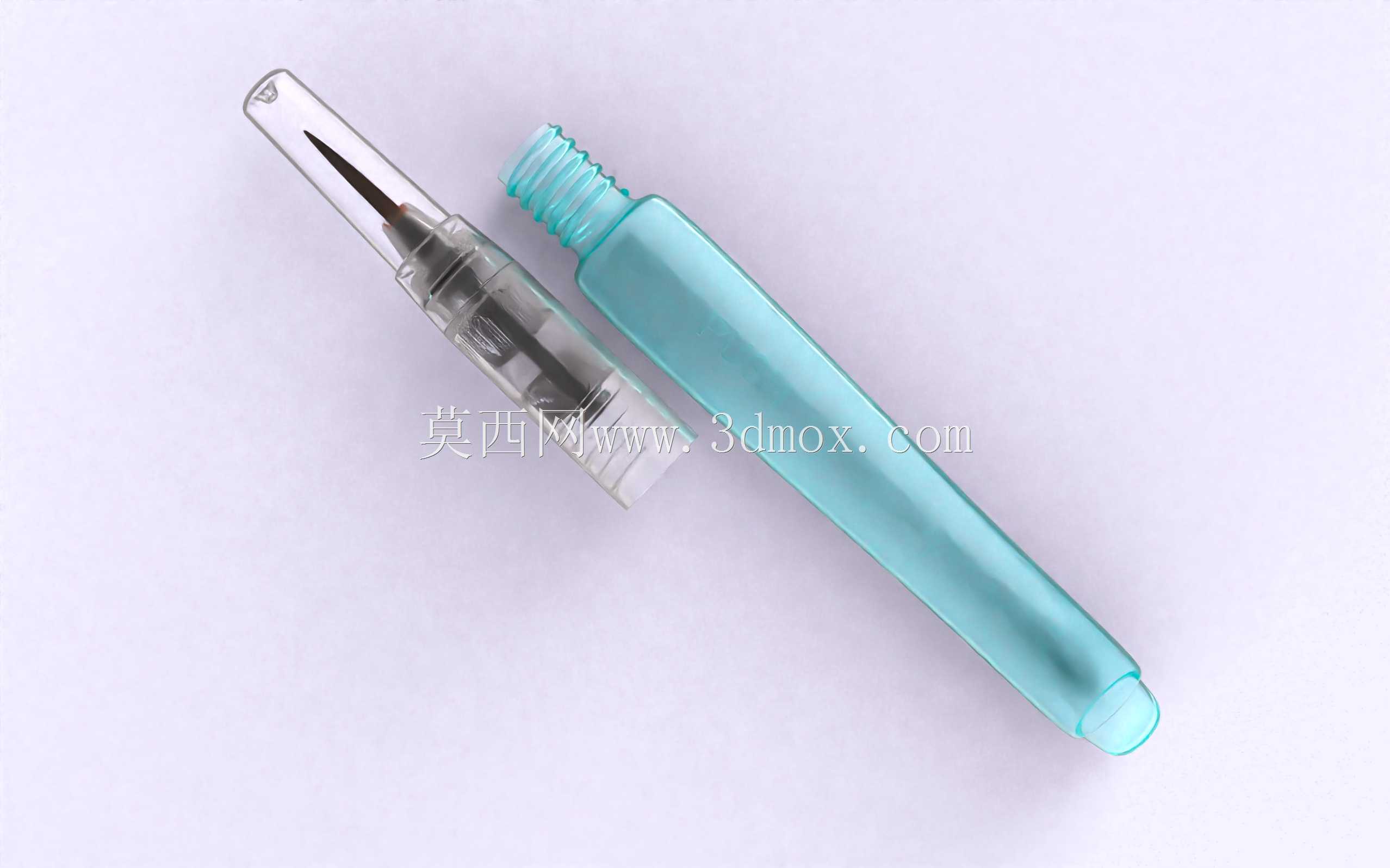

　　可以通过毛细作用匀速将储水腔内部的水彩溶液传导至笔尖，出水速率稳定在0.02ml/min，连续绘画15分钟不会出现断墨、出水过多晕染画纸的问题。在设计过程中，特意优化了储水腔的内部结构，笔杆尾部做了R2的圆弧过渡，没有清洗死角，充入清水冲洗3次即可完全更换内部颜料颜色，不会出现混色浑浊的问题，充墨口直接设置在连接段与笔杆的拆分位置，拧开连接段即可直接注入调配好的水彩溶液，单次充墨量为8ml，可支持连续2小时的绘画使用，无需中途反复补墨。笔帽部分采用与笔杆同材质的透明注塑件，内部设置有密封硅胶内衬，扣合后可以完全封闭笔尖，避免内部水分蒸发导致笔尖干结，实测扣合笔帽后静置30天，笔尖仍可正常出水绘画，

　　解决了传统水彩笔长时间放置后无法使用的痛点。笔帽与笔杆的配合采用卡扣式结构，插拔力控制在8N，既不会因为笔帽过松导致日常携带时脱落污染包内物品，也不会因为过紧导致单手无法拔帽影响使用流畅度。从装配公差来看，所有注塑件的尺寸公差控制在GB/T 14486的MT5级，连接段与笔杆的螺纹配合间隙控制在0.05mm以内，密封垫圈的压缩量设置为25%，兼顾密封性能与拆装手感，批量生产时的装配良率可达到99%以上，不需要额外的修配工序即可完成整笔组装。在实际使用场景中，这款笔既可以填充纯色水彩溶液进行单色创作，也可以根据创作需求临时调配特殊色彩，配合水溶性彩铅、固体水彩使用时，可以直接吸取清水进行晕染过渡，实现传统毛笔的晕染效果，同时不需要频繁蘸水，大幅提升户外写生、速写创作的便利性。结构设计上没有多余的复杂零件，整笔仅包含7个独立零部件，日常维护仅需要定期清洗储水腔和导水芯即可，没有易损的复杂结构，正常使用寿命可达到3年以上，远高于一次性水彩笔的使用周期。
