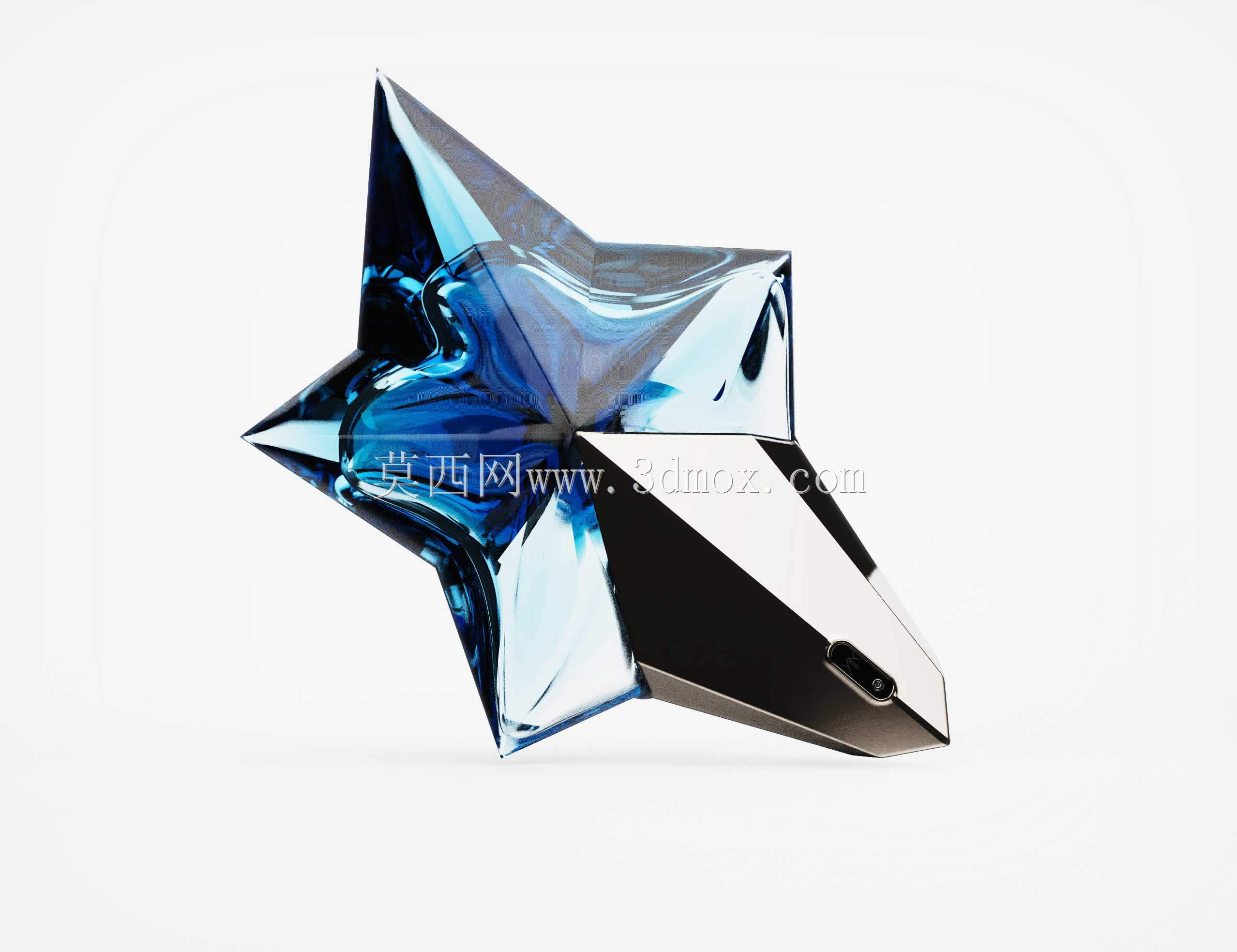

Mugler异形星形香水瓶外观结构设计

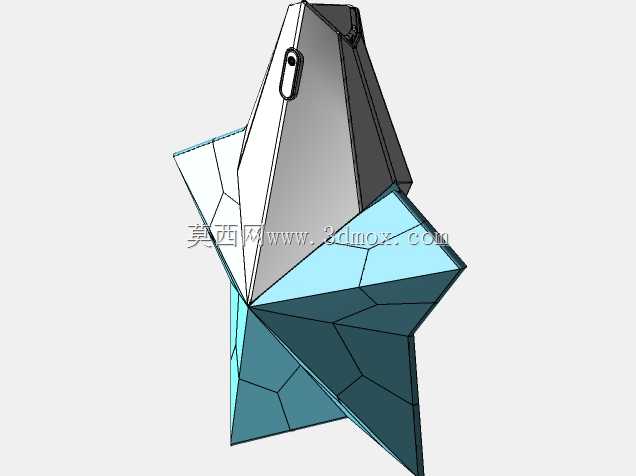

　　这款星形香水瓶的三维结构设计，核心围绕美妆日化包装的实际落地需求展开，区别于常规圆柱、方型香水瓶的结构逻辑，其非对称星形轮廓在建模阶段需要优先解决曲面连续性、壁厚均匀性、内部储液腔与外部喷雾组件的装配适配问题。从实际应用场景来看，该类包装结构主要面向中高端香水产品线，既需要满足终端陈列的视觉辨识度要求，也要适配自动化灌装生产线的工位定位、旋盖、喷码等工序的装夹边界，不能仅追求外观造型而忽略量产可行性。

　　在功能特性层面，瓶体整体采用星形多面切割结构，建模时需要将外表面的每个折面做G2连续过渡处理，避免玻璃吹制或注塑成型时出现应力集中导致的开裂问题；瓶身上部的窄段区域为喷雾泵头的安装位，此处的瓶口螺纹尺寸需要匹配标准香水喷雾阀的安装公差，通常瓶口内径控制在13.5mm至15mm之间，外壁预留0.8mm至1.2mm的壁厚，保证泵头压合后的密封性，防止香水挥发渗漏。瓶身下部的星形储液腔，每个尖角位置的内壁需要做R2至R3mm的圆角过渡，避免灌装时液体残留、以及使用过程中余液无法被吸管完全吸取的问题，同时尖角处的外壁壁厚要比平面区域厚0.3mm左右，抵消玻璃成型时尖角位置的料流冷却不均带来的强度缺陷。

　　设计思路上，这款瓶体没有采用常规的对称星形结构，而是将上部收窄为多面棱体，下部星形轮廓做了不对称的曲面扭曲处理，既保留了星形的识别特征，也让瓶身握持时的贴合度更好——建模时需要反复调整每个曲面的曲率，让手掌握持时手指刚好贴合星形的凹陷区域，避免棱角过于尖锐导致的硌手感。外形尺寸方面，整体高度控制在100mm至120mm区间，最大宽度在60mm至70mm之间，这个尺寸范围既符合单手握持的人机工程要求，也能适配常规香水外包装盒的内托尺寸，不需要为了特殊瓶型额外开制高成本的异形包装盒。安装边界上，除了上部泵头的装配位，瓶底需要做一个直径18mm至22mm的平面支撑区，保证瓶身放置在台面时的稳定性，不会因为星形轮廓的尖角导致放置倾斜；瓶底的支撑平面要高于星形尖角最低点0.5mm左右，避免尖角直接接触台面造成磨损，同时也能抵消成型时瓶底的轻微变形，保证放置平稳。

　　从结构验证的角度，建模完成后需要做壁厚分析、拔模角度检查，瓶身外表面的拔模角度控制在1.5度至2度之间，满足玻璃模具开模的脱模要求，避免出现卡模、表面拉伤的问题；内部储液腔的容积控制在50ml至60ml之间，匹配主流淡香水的常规容量规格，吸管长度要根据瓶底最低点的位置做适配，保证吸管底端距离瓶底内壁1mm至1.5mm，既不会因为过长顶弯吸管影响吸液，也不会因为过短导致余液过多。另外，瓶身表面的多面切割结构，在建模时需要预留后续表面处理的工艺余量，比如做电镀、渐变喷涂时，曲面的曲率变化要保证涂层能够均匀附着，不会出现积液、色差的问题；每个折面的棱线位置做R0.2mm的微小圆角，避免后续加工、运输过程中棱边崩缺，也能提升手持触摸时的质感。

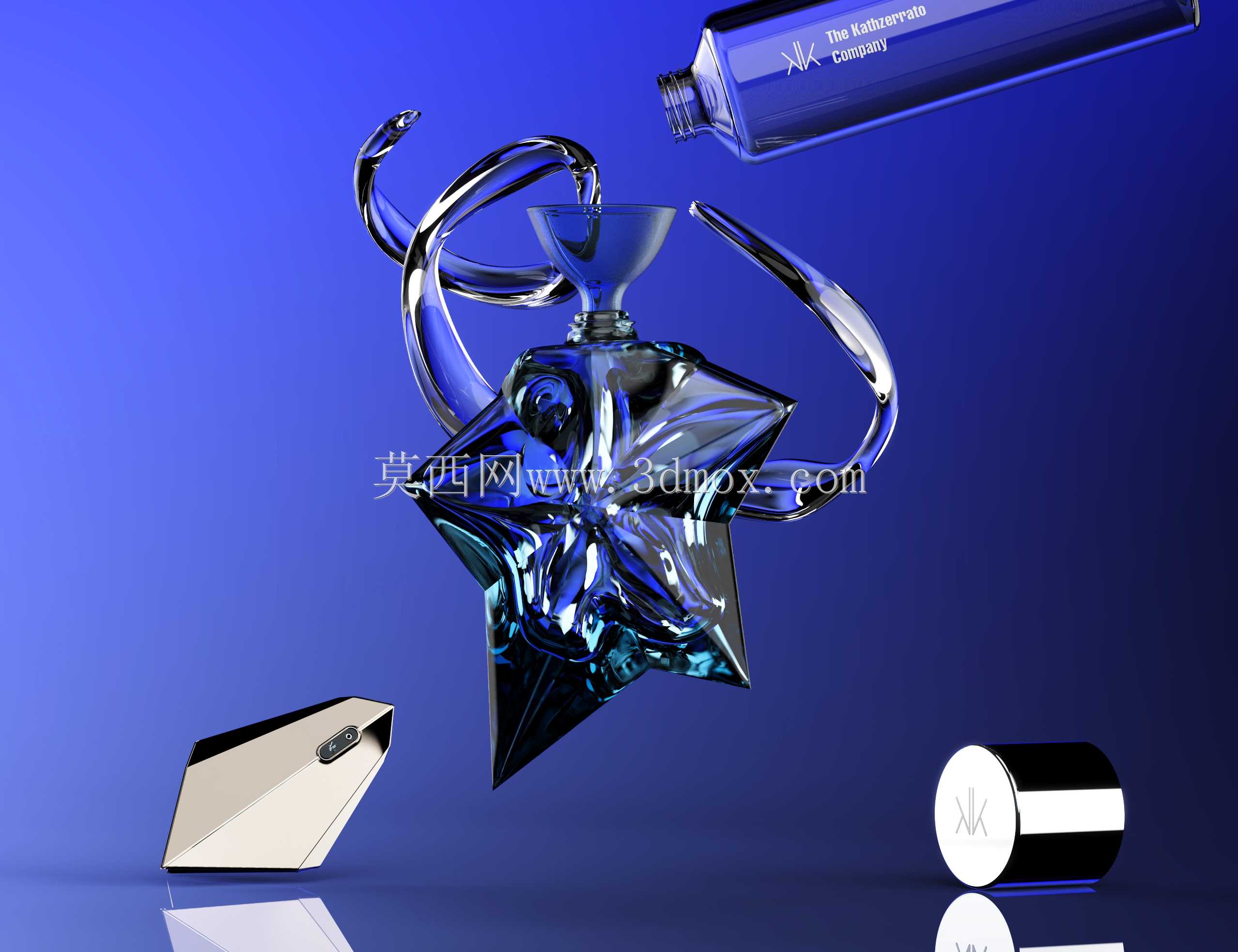

　　针对量产环节的适配，该模型的结构拆分需要明确区分瓶体、泵头、外盖三个独立装配单元，泵头与瓶身的配合采用卡扣加螺纹的双重固定结构，保证运输过程中不会因为震动出现泵头松动漏液的问题；外盖的内部轮廓要完全匹配瓶身上部的棱面结构，盖合后有明确的到位反馈，同时外盖与瓶身的配合间隙控制在0.2mm至0.3mm之间，既不会因为间隙过大出现松动晃动，也不会因为间隙过小导致盖合困难。在陈列场景的适配性上，瓶身的星形多面结构在光线照射下会形成多方向的折射效果，建模时需要调整每个面的倾斜角度，让光线折射后能够突出瓶内液体的色泽，不需要额外增加装饰件就能达到足够的视觉吸引力，同时也控制了整体的零件数量，降低装配复杂度和生产成本。
