科幻影视道具类三角架相位枪外观结构

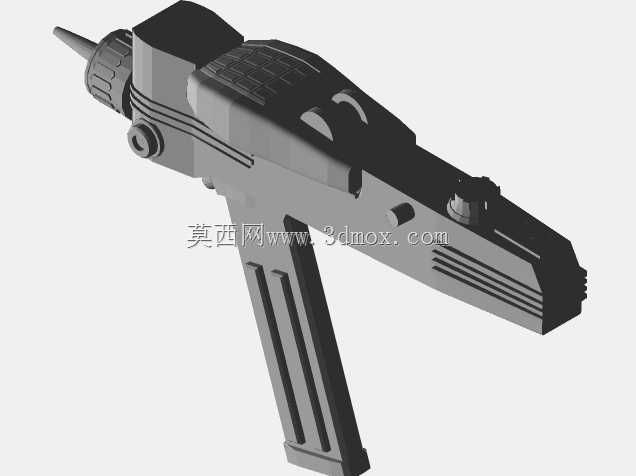

　　该手持造型设备的结构设计参考科幻IP中星际航行场景下的便携道具设定，整体采用枪式握持布局，核心功能定位为影视道具制作、主题场景陈设、科幻IP衍生周边开发的结构参考，可直接对接3D打印、手板复模等快速制造流程，适配漫展展品、沉浸式体验馆互动装置、影视实拍道具的制作需求。从结构布局来看，整体采用垂直握把与水平主体机身的T型排布，握把区域设置三道平行防滑凹槽，凹槽深度控制在1.2mm，槽边做R0.8mm圆角过渡，既保证握持时的摩擦力，又避免锐边造成的硌手感，握把与主体机身的衔接位置做一体化圆弧过渡，无拼接缝隙，减少后期道具制作时的打磨工作量。机身前端为锥形发射端结构，锥面做三段阶梯收窄设计，最前端直径8mm，

　　向后逐步过渡到与机身衔接处的22mm直径，阶梯位置设置环形防滑齿圈，齿距2mm，齿高0.5mm，模拟真实设备的调节旋钮结构，可作为道具的可动旋转结构预留安装位，实现前端部件的转动调节效果。机身上部设置两处内凹式观察窗造型，内凹深度2mm，边缘做斜度15°的倒角处理，可嵌入半透明亚克力片模拟能量显示窗口，提升道具的真实感；机身后部上方设置圆柱形调节旋钮，旋钮直径12mm，表面做滚花纹理处理，滚花间距1mm，可实现360°旋转，作为道具的功能调节交互结构。机身侧面设置三道平行散热槽造型，槽宽1.5mm，槽深1mm，长度覆盖机身中段60%的区域，既还原科幻设备的工业设计感，又能在3D打印制作时减少材料用量，同时避免大平面打印时的翘曲问题。

　　左右两侧的圆形功能按钮直径6mm，突出机身表面1mm，边缘做R0.5mm圆角，可作为按压式交互结构，内置轻触开关即可实现发光、发声的道具效果触发。从安装边界来看，整体模型的最大外形尺寸控制在210mm×180mm×45mm范围内，所有外凸结构均做圆角处理，无尖锐突出部分，符合手持道具的安全设计要求，内部预留直径20mm的中空腔体，可容纳纽扣电池、小型发声模块、LED灯组等电子元件，腔体壁厚统一设置为2.5mm，兼顾结构强度与轻量化要求，握把内部为中空结构，可走线连接电池与前端的发光组件，走线槽宽度3mm，深度2mm，避免线路挤压外露。设计过程中优先考虑手板制作的工艺可行性，所有拔模角度控制在1°以上，无倒扣结构，

　　无需拆分即可直接通过FDM或光固化3D打印制作，拆分打印时可沿握把与机身的衔接面做分型，分型面无错位台阶，拼接后仅需少量打磨即可实现无缝效果。表面纹理设计兼顾不同制作工艺的适配性，防滑槽、滚花纹理的尺寸均大于0.5mm，可直接通过3D打印成型，无需后期二次雕刻，若采用注塑工艺制作批量周边产品，所有纹理的拔模角度均符合注塑模具的加工要求，无需额外做电极加工纹理，可有效降低模具开发成本。在实际道具应用场景中，该结构可根据需求做不同比例缩放，1:1比例可作为影视实拍道具或cosplay装备，0.5倍缩放比例可作为桌面摆件或钥匙扣周边产品，缩放过程中所有壁厚、纹理尺寸按比例同步调整，避免出现结构过薄易断裂、纹理过细无法成型的问题。结构受力方面，握把与机身的衔接位置做加厚处理，壁厚提升至4mm，可承受日常握持、摆动的受力需求，避免道具使用过程中出现断裂问题，前端锥形结构与机身的衔接位置做三角加强筋结构，加强筋厚度2mm，提升前端部件的抗冲击能力，防止掉落时出现端头断裂的情况。
